2 Mechanische Installation
8 I67E-DE V1000 Kurzanleitung

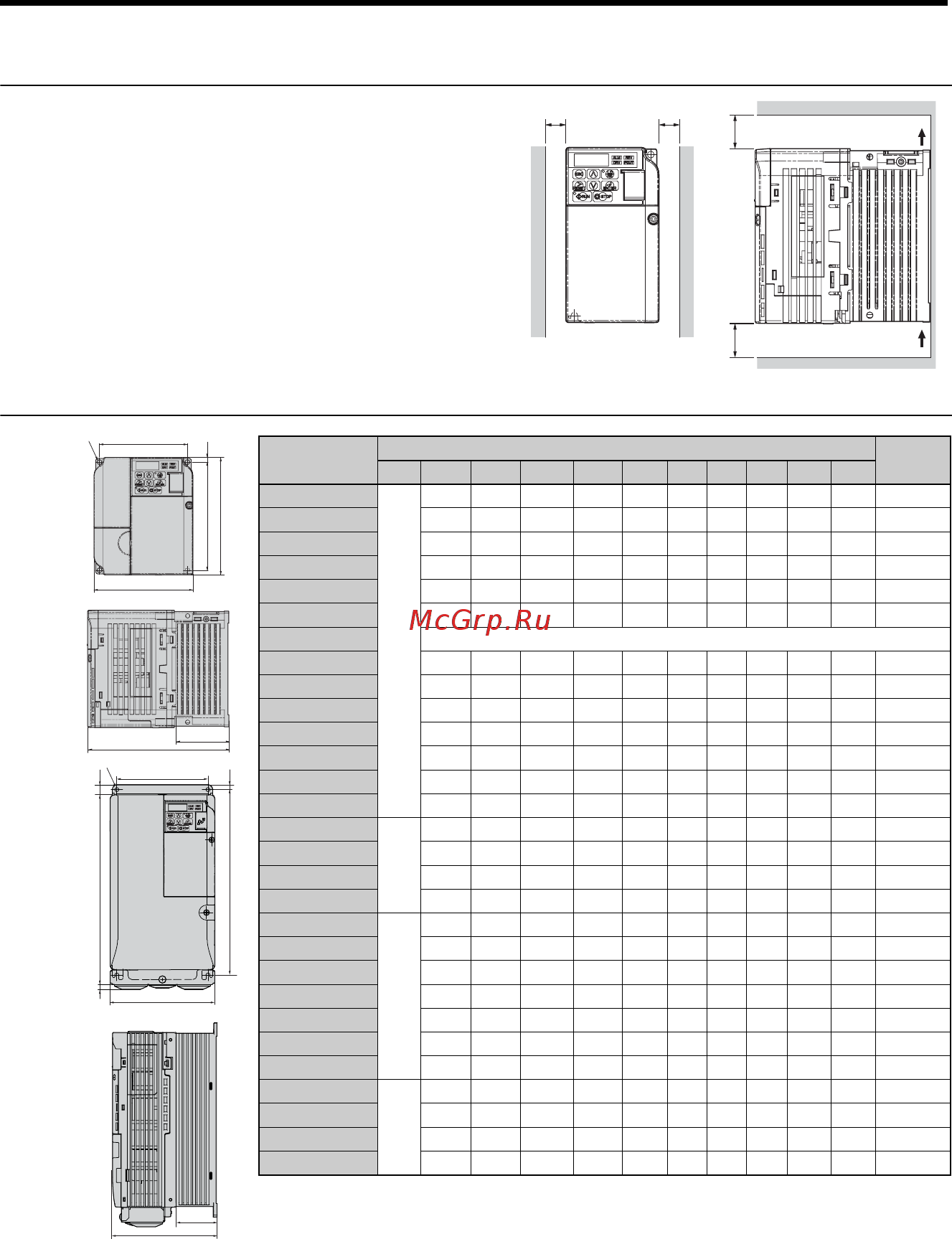

Ausrichtung und Abstände bei der Installation
Installieren Sie den Antrieb stets aufrecht. Las-
sen Sie wegen der Kühlung um die Einheit
herum etwas Abstand, wie in der Abbildung
rechts gezeigt.
Hinweis:
Bei einer Installation von mehreren
Einheiten nebeneinander können
die Abstände geringer sein als in
der Abbildung gezeigt. Einzelhei-
ten dazu finden Sie in der Bedie-
nungsanleitung.
Abmessungen
Modell
VZA*
Abmessungen (mm)
Gewicht
(kg)
Abb. B H T B1 H1 H2 H3 H4 T1 d
B0P1
A
68 128 76 56 118 5 - - 6,5 M4 0,6
B0P2 68 128 76 56 118 5 - - 6,5 M4 0,7
B0P4 68 128 118 56 118 5 - - 38,5 M4 1,0
B0P7 108 128 137,5 96 118 5 - - 58 M4 1,5
B1P5 108 128 154 96 118 5 - - 58 M4 1,5
B2P2 140 128 163 128 118 5 - - 65 M4 2,1
B4P0 in Entwicklung
20P1 68 128 76 56 118 5 - - 6,5 M4 0,6
20P2 68 128 76 56 118 5 - - 6.5 M4 0,6
20P4 68 128 108 56 118 5 - - 38,5 M4 0,9
20P7 68 128 128 56 118 5 - - 38,5 M4 1,1
21P5 108 128 129 96 118 5 - - 58 M4 1,3
22P2 108 128 137,5 96 118 5 - - 58 M4 1,4
24P0 140 128 143 128 118 5 - - 65 M4 2,1
25P5
B
140 254 140 122 248 6 13 6,2 55 M5 3,8
27P5 140 254 140 122 248 6 13 6,2 55 M5 3,8
2011 180 290 163 160 284 8 15 6,2 75 M5 5,5
2015 220 358 187 192 336 7 15 7,2 78 M5 9,2
40P2
A
108 128 81 96 118 5 - - 10 M4 0,8
40P4 108 128 99 96 118 5 - - 28 M4 1,0
40P7 108 128 137,5 96 118 5 - - 58 M4 1,4
41P5 108 128 154 96 118 5 - - 58 M4 1,5
42P2 108 128 154 96 118 5 - - 58 M4 1,5
43P0 108 128 154 96 118 5 - - 58 M4 1,5
44P0 140 128 143 128 118 5 - - 65 M4 2,1
45P5
B
140 254 140 122 248 6 13 6 55 M5 3,8
47P5 140 254 140 122 248 6 13 6,2 55 M5 3,8
4011 180 290 143 160 284 8 15 6 55 M5 5,2
4015 180 290 163 160 284 8 15 6 75 M5 5,5
aa
30 mm 30 mm
100 mm
100 mm
Luft
Luft
B
IP20/Nema
Typ 1
A
IP20/Offene
Bauweise
D
T1
d
H
B1
W
H1
H2
D
T1
W
B1
H
H3
H4
H2
d
H1
