4 Управление с клавиатуры
I67E-RU V1000 Инструкция по быстрому запуску
15
4 Управление с клавиатуры

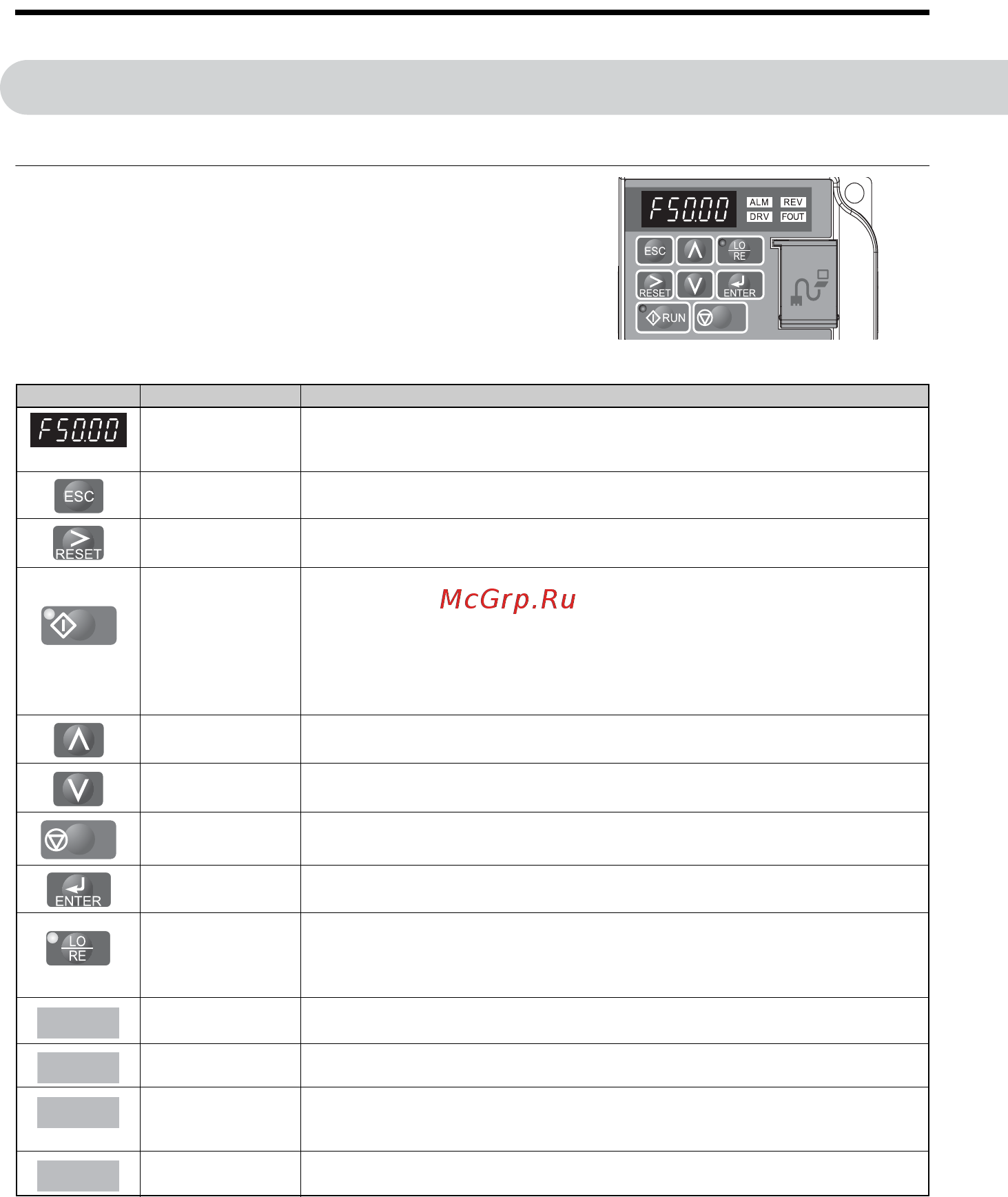

Пульт со светодиодной индикацией и клавиши
Пульт со светодиодной индикацией используется для
программирования привода, пуска/останова привода
и отображения информации о неисправностях.
Светодиоды индицируют состояние привода.
Клавиши и их назначение
Вид Название Назначение
Дисплей для
отображения
информации
Отображает задание частоты, номера параметров и т.д.
Клавиша ESC
(ОТМЕНА)
Возврат в предыдущее меню.
Клавиша RESET
(СБРОС)
Перемещает курсор вправо.
Сбрасывает ошибку.
Клавиша RUN
(ХОД)
Запускает привод в режиме LOCAL (Локальное управление). Светодиод Run (Ход)
• светится, когда привод управляет двигателем.
• мигает при торможении до полной остановки или когда задание частоты
равно 0.
• часто мигает, если привод заблокирован с дискретного входа, остановлен
командой с дискретного входа быстрой остановки или если в момент подачи
питания была активна команда «Ход».
Клавиша
УВЕЛИЧИТЬ
Увеличение номера параметра, задаваемого значения и т.д.
Клавиша
УМЕНЬШИТЬ
Уменьшение номера параметра, задаваемого значения и т.д.
Клавиша STOP
(СТОП)
Останавливает привод.
Клавиша ENTER
(ВВОД)
Для выбора режимов, параметров и для сохранения заданных значений.
Клавиша выбора
LO/RE
Переключение между управлением с пульта (LOCAL – ЛОКАЛЬНОЕ)
и управлением через входы управления (REMOTE – ДИСТАНЦИОННОЕ).
Светодиод светится, когда привод находится в режиме LOCAL (ЛОКАЛЬНОЕ –
управление с клавиатуры).
Светодиод ALM
Мигает: Привод в состоянии «предупреждение».
Включен постоянно: Привод в состоянии «ошибка», выход привода отключен.
Светодиод REV
Включен: Обратное направление вращения двигателя.
Выключен: Прямое направление вращения двигателя.
Светодиод DRV
Включен: Привод готов к управлению двигателем.
Выключен: Привод находится в режиме «Сравнение», «Настройка»,
«Настройка параметров» или «Автонастройка».
Светодиод FOUT
Включен: На дисплее отображается выходная частота.
Выключен: На дисплее отображается не выходная частота, а другой параметр.
STOP
RUN
STOP
ALM
REV
DRV
FOUT
