3 Instalación eléctrica
I67E-ES Guía rápida de referencia del V1000 13
ESPAÑOL
• Para la fuente de alimentación externa utilice una fuente de alimentación según
el estándar UL de clase 2.
• Utilice cable de par trenzado o cable de par trenzado apantallado para los circuitos
de control para prevenir fallos en el funcionamiento.
• Conecte la pantalla de los cables a tierra con la mayor superficie de contacto posible
entre la pantalla y tierra.
• El apantallado del cable se debe conectar a tierra en ambos extremos del cable.
Terminales del circuito principal
Terminales del circuito principal

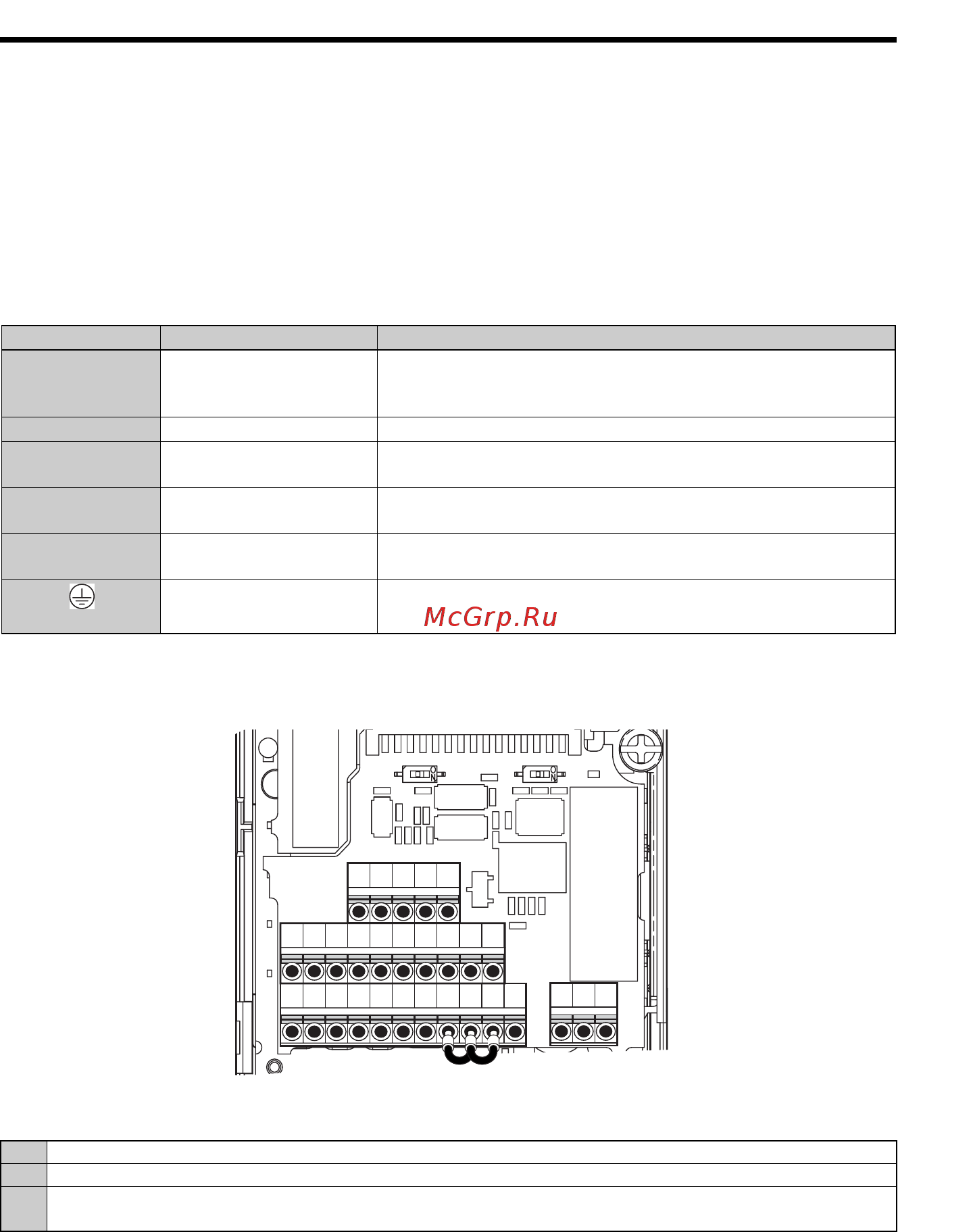

En la figura siguiente se muestra la disposición de los circuitos de control.
El variador dispone de terminales sin tornillos.
Hay tres interruptores DIP, S1 a S3, que se encuentran en la placa de terminales
de control
Termin al Tipo Función
R/L1, S/L2, T/L3
Entrada de alimentación
del circuito principal.
Conecta la potencia de línea al variador.
Los variadores con alimentación de entrada monofásica
de 200 V sólo utilizan terminales R/L1 y S/L2 (T/L3 no se utiliza).
U/T1, V/T2, W/T3 Salida del variador Se conecta al motor.
B1, B2 Resistencia de frenado
Para conectar una resistencia de frenado o unidad
de resistencia de frenado.
+1, +2
Conexión de la reactan-
cia de c.c.
Puenteado de fábrica. Quite la conexión al instalar una reac-
tancia de c.c.
+1, –
Entrada de alimentación
de c.c.
Para conectar una fuente de alimentación de c.c.
(2 terminales)
Terminal de tierra
Para clase 200 V: conexión a tierra con 100
Ω
como máximo
Para clase 400 V: conexión a tierra con 10
Ω
como máximo
SW1 Conmuta la entrada analógica A2 entre entrada de tensión y de corriente.
SW2
Activa o desactiva la resistencia interna de terminación de línea del puerto de comunicaciones RS422/485.
SW3
Se utiliza para seleccionar el modo PNP/SOURCE o NPN/SINK (por defecto) de las entradas digita-
les (PNP requiere una fuente de alimentación de 24 Vc.c. externa).
S1 S2 S3 S4 S5 S6 SC HC H1 H2 RP
R+ R- S+ S- IG
P1 P2 PC A1 A2 +V AC AM AC MP
MA MB MC
S2 S1
S3
