7 Sorun giderme
30
I67E-TR V1000 Hızlı Başlangıç Kılavuzu

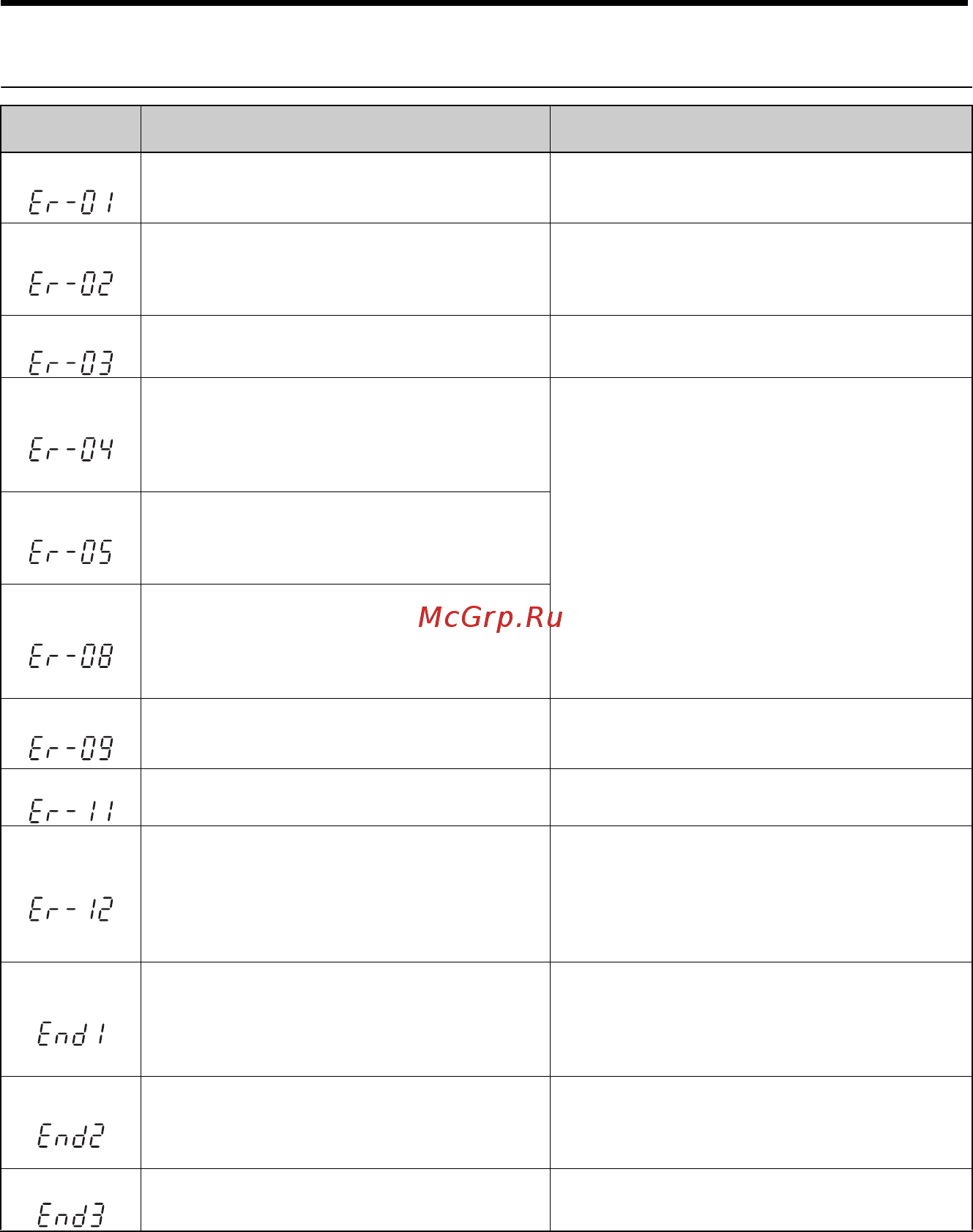

Otomatik Ayarlama Hataları
LED Operatör
Ekranı
Sebep Düzeltme İşlemleri
Er-01
Motor veri hatası.
Girilen motor verisi geçerli değil (örn. baz
frekans ve baz hız uyuşmuyor).
Veriyi tekrar girin ve Otomatik Ayarlamayı
tekrarlayın.
Er-02
Küçük Hata
• Kablolama hatalı.
• Yük çok ağır.
• Kablolamayı kontrol edin.
• Yükü kontrol edin. Otomatik Ayarlamayı
daima yük motordan ayrıldıktan sonra
yapın.
Er-03
STOP düğmesine basıldı ve Otomatik
Ayarlama iptal edildi.
Otomatik Ayarlamayı tekrarlayın.
Er-04
Direnç hatası
• Yanlış giriş verisi.
• Otomatik ayarlama belirlenen zaman
dilimini aştı.
• Hesaplanmış değer aralık dışında.
•Giriş verisini kontrol edin.
• Kablolamayı kontrol edin.
• Veriyi tekrar girin ve Otomatik Ayarlamayı
tekrarlayın.
Er-05
Yüksüz Akım Hatası
• Yanlış veri girildi.
• Otomatik ayarlama çok uzun sürdü.
• Hesaplanmış değer aralık dışında.
Er-08
Nominal Kayma Hatası
• Yanlış veri girişi.
• Otomatik ayarlama belirlenen zaman
dilimini aştı.
• Hesaplanmış değer aralık dışında.
Er-09
Hızlanma hatası
Motor belirlenmiş hızlanma süresinde
hızlanmadı.
•Hızlanma süresini C1-01 artırın.
•Tork sınırlarını L7-01 ve L7-02 kontrol edin.
Er-11
Motor hız hatası.
Tork referansı çok yüksek.
•Hızlanma süresini (C1-01) artırın.
• Mümkünse yük bağlantısını kesin.
Er-12
Akım algılama hatası
• Bir veya tüm çıkış fazları kesik.
•Akım ya çok düşük ya da sürücü nominal
değerini aşıyor.
•Akım sensörleri arızalı.
• Kablolamayı kontrol edin.
• Sürücü nominal değerlerinin motora
uyduğundan emin olun.
• Yükü kontrol edin. (Otomatik Ayarlama yük
bağlı değilken yapılmalıdır).
• Sürücüyü değiştirin.
End1
Nominal akım alarmı
• Otomatik Ayarlama sırasında tork
referansı % 20’yi aştı.
• Hesaplanan yüksüz akım motor nominal
akımının % 80’inin üzerinde.
• V/f model ayarını kontrol edin.
•Yük bağlı değilken Otomatik Ayarlama
gerçekleştirin.
•Giriş verisini kontrol edin ve Otomatik
Ayarlamayı tekrarlayın.
End2
Motor demir çekirdek satürasyon alarmı
• Hesaplanmış çekirdek satürasyon
değerleri aralık dışında.
• Yanlış veri girildi.
•Giriş verisini kontrol edin.
• Motor kablolamasını kontrol edin.
•Yük bağlı değilken Otomatik Ayarlama
gerçekleştirin.
End3
Nominal akım alarmı
Giriş verisini kontrol edin ve ayarlamayı
tekrarlayın.
