5 Démarrage
I67E-FR Guide de démarrage rapide V1000 19
FRANCAIS

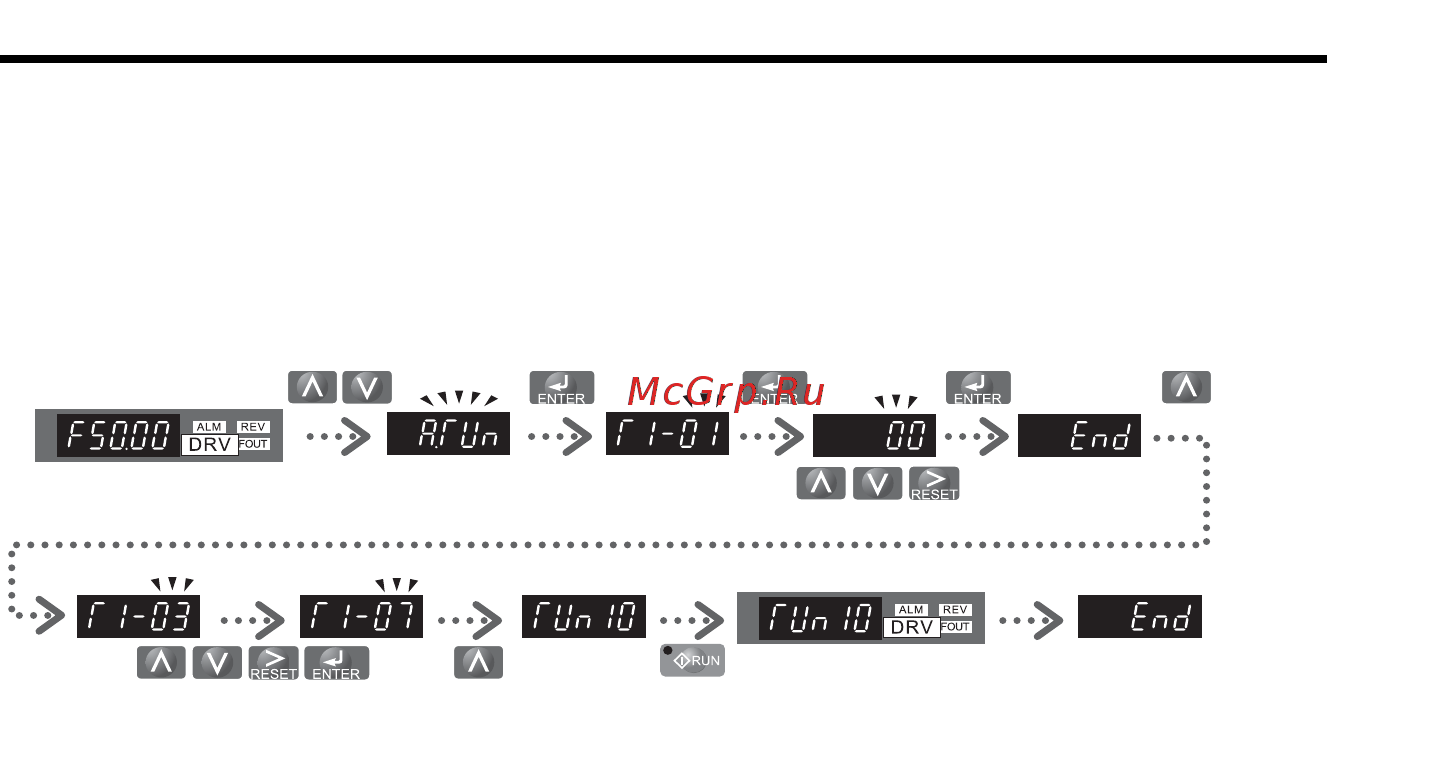

Pour l’autoréglage, entrez dans le menu Autoréglage et exécutez les étapes
indiquées dans la figure ci-dessous. Le nombre de données de la plaque construc-
teur à saisir dépend du type d’autoréglage sélectionné. Cet exemple montre
un autoréglage en rotation.
S’il n’est pas possible d’effectuer un autoréglage (fonctionnement sans charge impos-
sible, etc.), réglez la fréquence et la tension maximum dans les paramètres E1-
et entrez les données du moteur manuellement dans les paramètres E2-.
REMARQUE ! Les entrées de désactivation de sécurité doivent être fermées
pendant l’autoréglage.
Entrez le mode
d'autoréglage.
Sélectionnez
la méthode de réglage.
Définissez toutes les
données
de la plaque constructeur.
L'écran
de démarrage
de réglage s'affiche.
Le voyant DRV
clignote pendant le
réglage.
Le message « End »
s'affiche une fois
le réglage terminé.
Affichage du mode
du variateur
