4 Bedienung über die Tastatur
16 I67E-DE V1000 Kurzanleitung
Menüstruktur und Betriebsarten

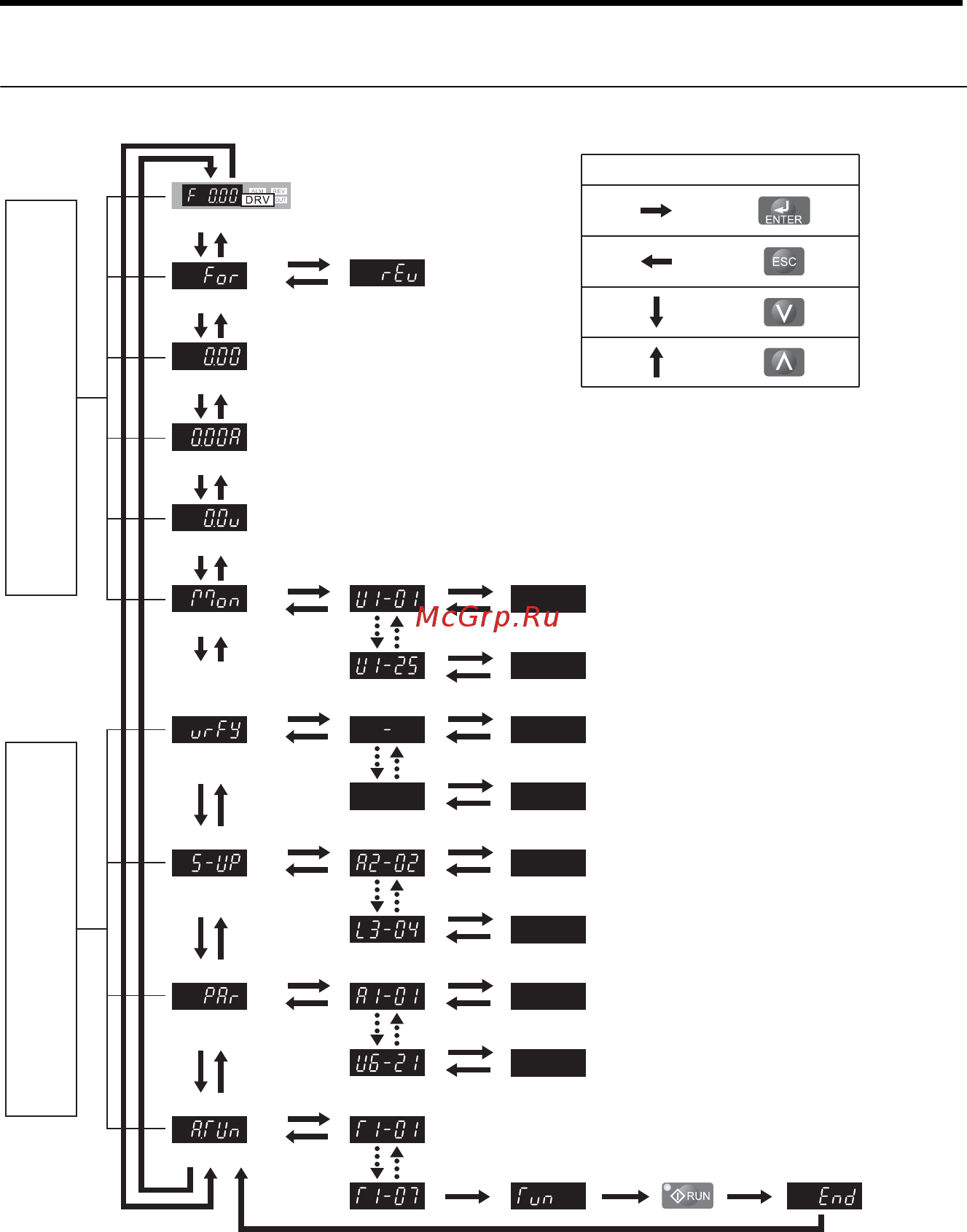

In der folgenden Abbildung wird die Menüstruktur der Bedienkonsole erläutert.
XXXX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
Die DRV LED leuchtet nicht.
Der Motor kann nicht gestartet werden.
:
:
:
:
Tasten-Funktionsbeschreibung
Schalten Sie die Spannungsversorgung ein (DRV blinkt).
Auswahl Vorwärtslauf Auswahl Rückwärtslauf
Ausgangsfrequenz
Ausgangsstrom
Ausgangsspannung
Überwachungsanzeige
Überprüfungsmenü
Setup-Betriebsart
Parametereinstellungs
-Betriebsart
Autotuning
Die DRV LED leuchtet.
Der Motor kann mit einem START-Befehl
gestartet werden.
Die Überwachungsanzeigen
dienen zum Auslesen von
Antriebsdaten wie
Klemmenstatus,
Ausgangsfrequenz,
Fehlermeldungen usw.
Im Überprüfen-Menü sind alle
Parameter aufgelistet, die von der
Standardeinstellung abweichen.
Die Setup-Betriebsart kann
verwendet werden, um nur
die wichtigsten Parameter
einzustellen, die zum Betrieb
notwendig sind.
In der
Parametereinstellungs-Betriebsart
können alle Antriebsparameter
eingestellt werden.
Beim Autotuning werden die
Motordaten zur optimalen
Leistung der Kombination aus
Antrieb und Motor gemessen.
