3 Instalación eléctrica
I67E-ES Guía rápida de referencia del V1000 11
ESPAÑOL
Circuito de control
La placa de terminales de control dispone de terminales sin tornillos. Utilice siempre
cables según las especificaciones indicadas a continuación. Para un cableado seguro se
recomienda el uso de cables rígidos o cables flexibles con terminales a puntera. La longi-
tud de pelado correspondiente a la longitud del terminal a puntera debe ser de 8 mm.
Instalación del filtro de CEM
Este variador se ha probado según el estándar europeo EN61800-3. Para cumplir los
estándares de CEM, cablee el circuito principal como se describe a continuación.
1. Instale un filtro de ruido de CEM adecuado en la entrada. Consulte la lista ante-
rior o el manual de instrucciones para obtener más información.
2. Coloque el variador y el filtro de ruido de CEM en la misma caja.
3. Utilice cable apantallado trenzado para el cableado del variador y motor.
4. Elimine la pintura o suciedad de las conexiones de tierra para que se produzca
una impedancia de tierra mínima.
5. Instale una reactancia de c.a. en variadores de menos de 1 kW para cumplir
el estándar EN61000-3-2. Consulte el manual de instrucciones o póngase
en contacto con el proveedor para obtener más información.

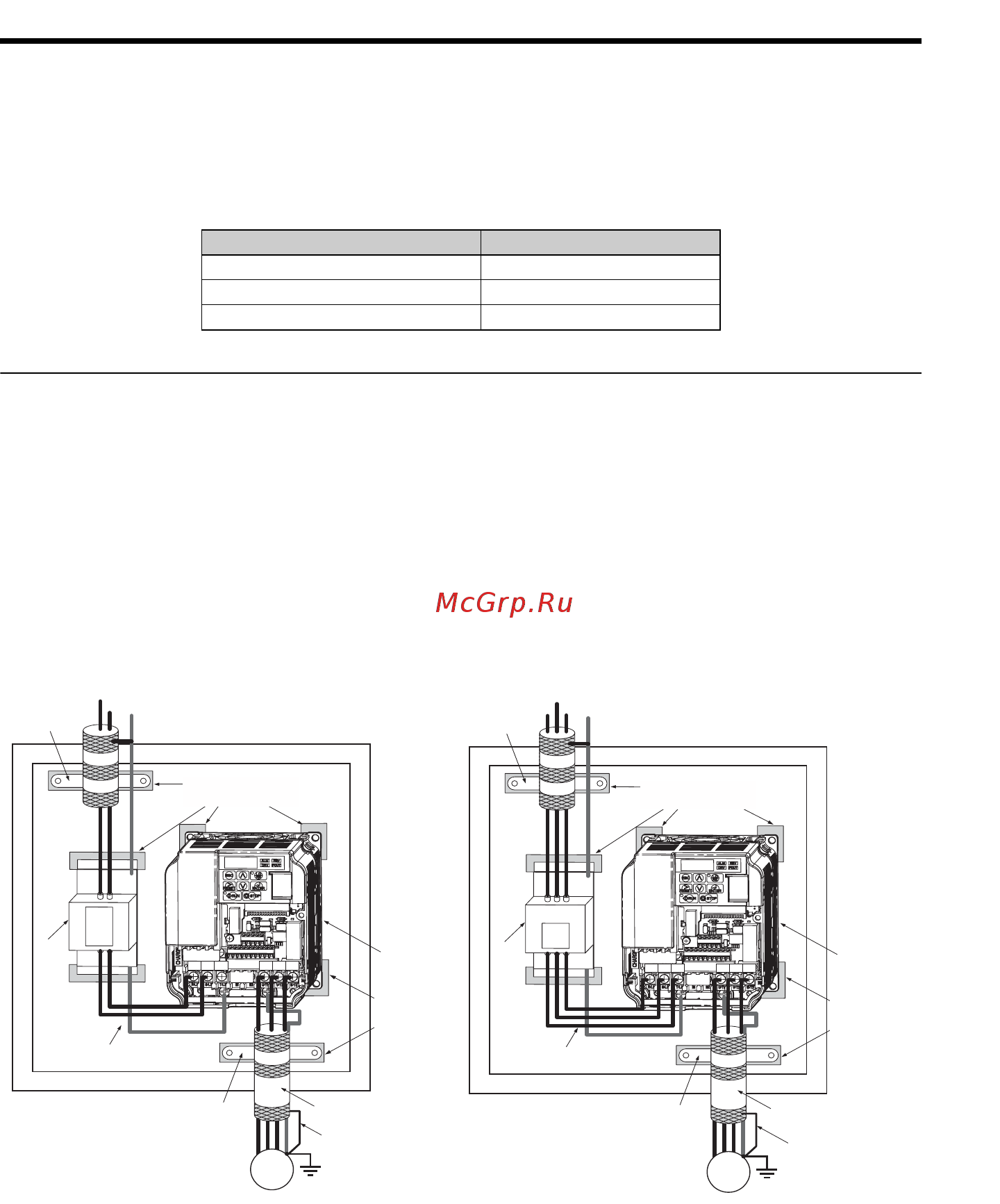

Cableado conforme los estándares de CEM de unidades monofásicas y trifásicas
Tipo de cable Sección de cable
Rígido 0,2 a 1,5 mm²
Flexible 0,2 a 1,0 mm²
Flexible con terminal a puntera 0,25 a 0,5 mm²
N
L1
E
N
L1
PE
R/L1 S/L2 T/L3
U/T1 V/T2
W/T3
Distancia de cableado
lo más corta posible
Abrazadera de tierra
de protección
del cable
Variador
Abrazadera
de cable
Cable trenzado apantallado
para el motor
Filtro
de
CEM
Superficie de tierra
(quite la pintura)
Chapa metálica
Montaje en panel o en pared
M
Superficie
de tierra
(quite
la pintura)
Pantalla de tierra en
el motor
L3
L2
L1
R/L1 S/L2 T/L3
U/T1 V/T2
W/T3
E
L1
PE
R/L1 S/L2 T/L3
U/T1 V/T2
W/T3
Distancia de cableado
lo más corta posible
Abrazadera
apantallado a tierra
del cable
Variador
Abrazadera
de cable
Cable trenzado
apantallado para el motor
Filtro
de
CEM
Superficie de tierra
(quite la pintura)
Chapa metálica
Montaje en panel o en pared
M
Superficie
de tierra
(quite
la pintura)
Pantalla de tierra
en el motor
L3
L2
