2 Механический монтаж
8
I67E-RU V1000 Инструкция по быстрому запуску

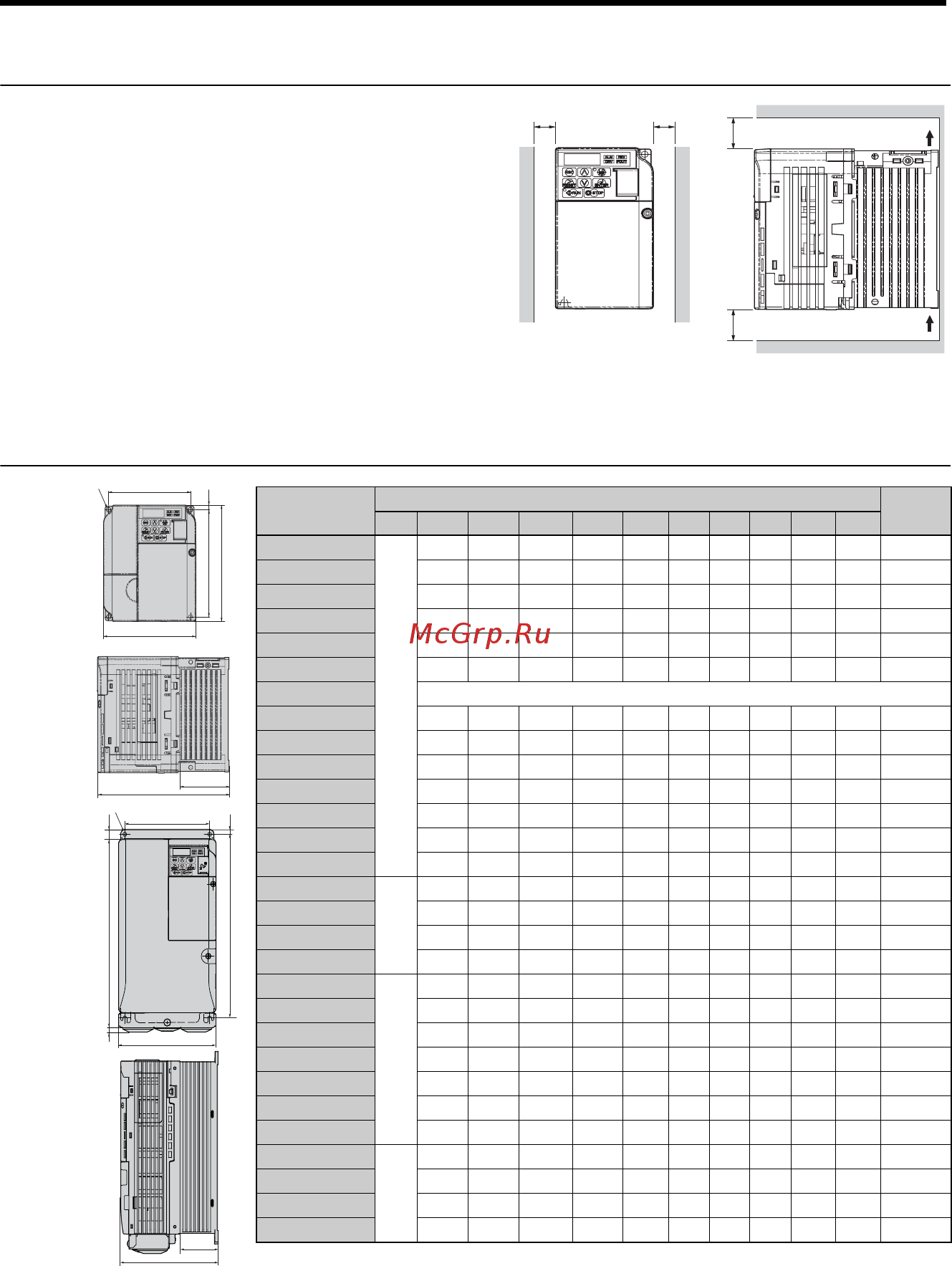

Расположение при монтаже и зазоры
Всегда монтируйте привод в вертикальном
положении. Для улучшения охлаждения
оставьте достаточное свободное
пространство вокруг прибора, как показано
на рисунке справа
Примечание: При установке несколь-
ких приборов в ряд
зазоры между ними
могут быть меньше, чем
указано на рисунке.
Подробную информацию
смотрите в руководстве по эксплуатации.
Габаритные размеры
Модель
VZA*
Размеры (мм)
Вес (кг)
Рис.
W H D W1 H1 H2 H3 H4 D1 d
B0P1
А
68 128 76 56 118 5 - - 6,5 M4 0,6
B0P2 68 128 76 56 118 5 - - 6,5 M4 0,7
B0P4 68 128 118 56 118 5 - - 38,5 M4 1,0
B0P7 108 128 137,5 96 118 5 - - 58 M4 1,5
B1P5 108 128 154 96 118 5 - - 58 M4 1,5
B2P2 140 128 163 128 118 5 - - 65 M4 2,1
B4P0 На стадии разработки
20P1 68 128 76 56 118 5 - - 6,5 M4 0,6
20P2 68 128 76 56 118 5 - - 6,5 M4 0,6
20P4 68 128 108 56 118 5 - - 38,5 M4 0,9
20Р7 68 128 128 56 118 5 - - 38,5 M4 1,1
21Р5 108 128 129 96 118 5 - - 58 M4 1,3
22Р2 108 128 137,5 96 118 5 - - 58 M4 1,4
24P0 140 128 143 128 118 5 - - 65 M4 2,1
25P5
B
140 254 140 122 248 6 13 6,2 55 M5 3,8
27P5 140 254 140 122 248 6 13 6,2 55 M5 3,8
2011 180 290 163 160 284 8 15 6,2 75 M5 5,5
2015 220 358 187 192 336 7 15 7,2 78 M5 9,2
40P2
А
108 128 81 96 118 5 - - 10 M4 0,8
40Р4 108 128 99 96 118 5 - - 28 M4 1,0
40Р7 108 128 137,5 96 118 5 - - 58 M4 1,4
41Р5 108 128 154 96 118 5 - - 58 M4 1,5
42Р2 108 128 154 96 118 5 - - 58 M4 1,5
43P0 108 128 154 96 118 5 - - 58 M4 1,5
44Р0 140 128 143 128 118 5 - - 65 M4 2,1
45Р5
B
140 254 140 122 248 6 13 6 55 M5 3,8
47Р5 140 254 140 122 248 6 13 6,2 55 M5 3,8
4011 180 290 143 160 284 8 15 6 55 M5 5,2
4015 180 290 163 160 284 8 15 6 75 M5 5,5
aa
30 мм 30 мм
100 мм
100 мм
Воздух
Воздух
B
IP20/Nema Тип 1
А
IP20/модель
с открытым
шасси
D
D1
d
H
W1
W
H1
H2
D
D1
W
W1
H
H3
H4
H2
d
H1
