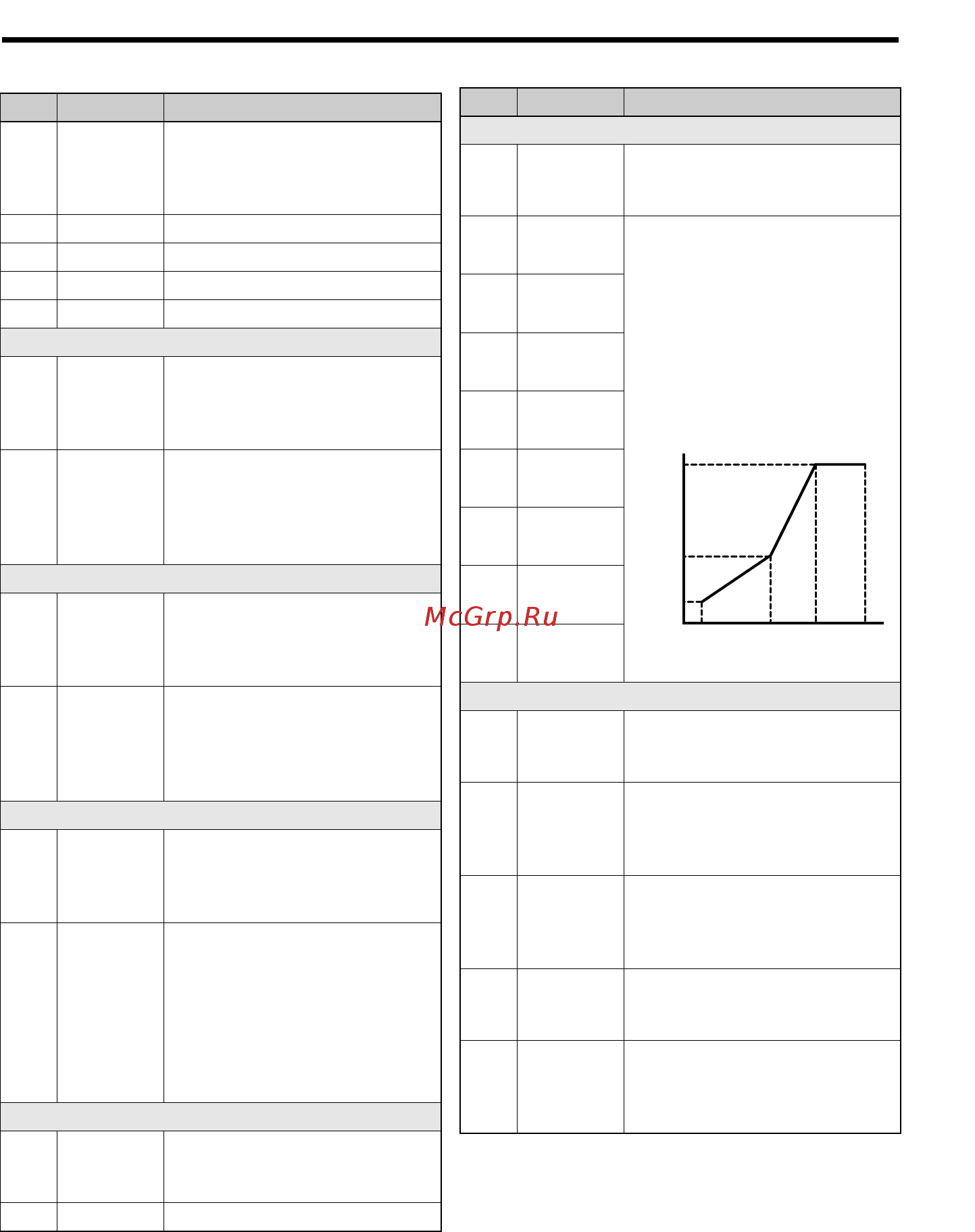

6 Parametre Tablosu
I67E-TR V1000 Hızlı Başlangıç Kılavuzu
23
TÜRKÇE
Par. İsim Açıklama
C1-03
ila
C1-08
Hızlanma/
Yavaşlama
Süreleri
2ila 4
Hızlanma/yavaşlama süreleri 2
ila 4’ü ayarlar (C1-01/02 gibi
ayarlayın)
C2-01 S-Eğrisi 1 Hızlanma başlangıcında S-eğrisi
C2-02 S-Eğrisi 2 Hızlanma sonunda S-eğrisi
C2-03 S-Eğrisi 3 Yavaşlama başlangıcında S-eğrisi
C2-04 S-Eğrisi 4 Yavaşlama sonunda S-eğrisi
Kayma Kompanzasyonu
C3-01
Kayma
Kompanza
syonu
Kazancı
•Eğer hız frekans
referansından düşükse artırın
•Eğer hız frekans referansından
yüksekse azaltın.
C3-02
Kayma
Kompanza
syonu
Gecikme
Süresi
• Kayma kompanzasyonu çok
yavaşken ayarı azaltın.
•Hız dengeli değilken ayarı
artırın.
Tork Kompanzasyonu
C4-01
Tor k
Kompanza
syon
Kazancı
• Tork yanıtı yavaşken bu ayarı
artırın.
•Hız/tork osilasyonu olduğunda
bu ayarı azaltın.
C4-02
Tor k
Kompanza
syonu
Gecikme
Süresi
•Hız/tork osilasyonu olduğunda
bu ayarı artırın.
• Tork yanıtı çok yavaşken ayarı
azaltın.
İş Modu ve Taşıyıcı Frekansı
C6-01
Normal/
Ağır İş
Seçimi
0:Ağır İş (HD)
Sabit tork uygulamaları
1:Normal İş (ND)
Değişken tork uygulaması
C6-02
Taşıyıcı
Frekans
Seçimi
1:2.0 kHz
2:5.0 kHz
3:8.0 kHz
4:10.0 kHz
5:12.5 kHz
6:15.0 kHz
7 ila A: Swing PWM1 ila 4
F:Kullanıcı tanımlı
Frekans Referansları
d1-01
ila
d1-16
Frekans
Referansı
1 ila 16
Çoklu hız referansları 1 ila 16’yı
ayarlar
d1-17 Jog Hızı Jog hızı
V/f Modeli
E1-01
Giriş
Gerilim
Ayarı
Giriş Gerilimi
E1-04
Maks. Çıkış
Frekansı
Lineer V/f karakteristiği için,
E1-07 ve E1-09 için aynı
değerleri ayarlayın. Bu durumda
E1-08 ayarı göz ardı edilir.
Dört frekansın bu kurallara göre
ayarlandığından emin olun aksi
haldeOPE10 hatası oluşacaktır:
E1-04 ≥ E1-06 ≥ E1-07 ≥ E1-09
E1-05
Maks. Çıkış
Gerilimi
E1-06
Baz
Frekans
E1-07
Orta Çıkış
Frekansı
E1-08
Orta Çıkış
Gerilimi
E1-09
Min. Çıkış
Frekansı
E1-10
Min. Çıkış
Gerilimi
E1-13 Baz Gerilim
Motor Verisi
E2-01
Motor
Nominal
Akımı
Otomatik Ayarlama sırasında
otomatik olarak ayarlanır.
E2-02
Motor
Nominal
Kayma
Hertz (Hz) olarak motor nominal
kayması.
Rotasyonel Otomatik Ayarlama
ile otomatik olarak ayarlanır.
E2-03
Motor
Yüksüz
Akımı
Amper olarak mıknatıslama
akımı.
Rotasyonel Otomatik Ayarlama
ile otomatik olarak ayarlanır.
E2-04
Motor
Kutupları
Motor kutuplarının sayısı.
Otomatik Ayarlama ile otomatik
olarak ayarlanır.
E2-05
Motor
Hattan
Hata
Direnç
Fazdan faza motor direncini
ohm olarak ayarlar.
Otomatik Ayarlama ile otomatik
olarak ayarlanır.
Par. İsim Açıklama
(E104)(E106)(E107)(E109)
(E110)
(E108)
(E105)
(E113)
Çıkış gerilimi
Çıkış frekansı
