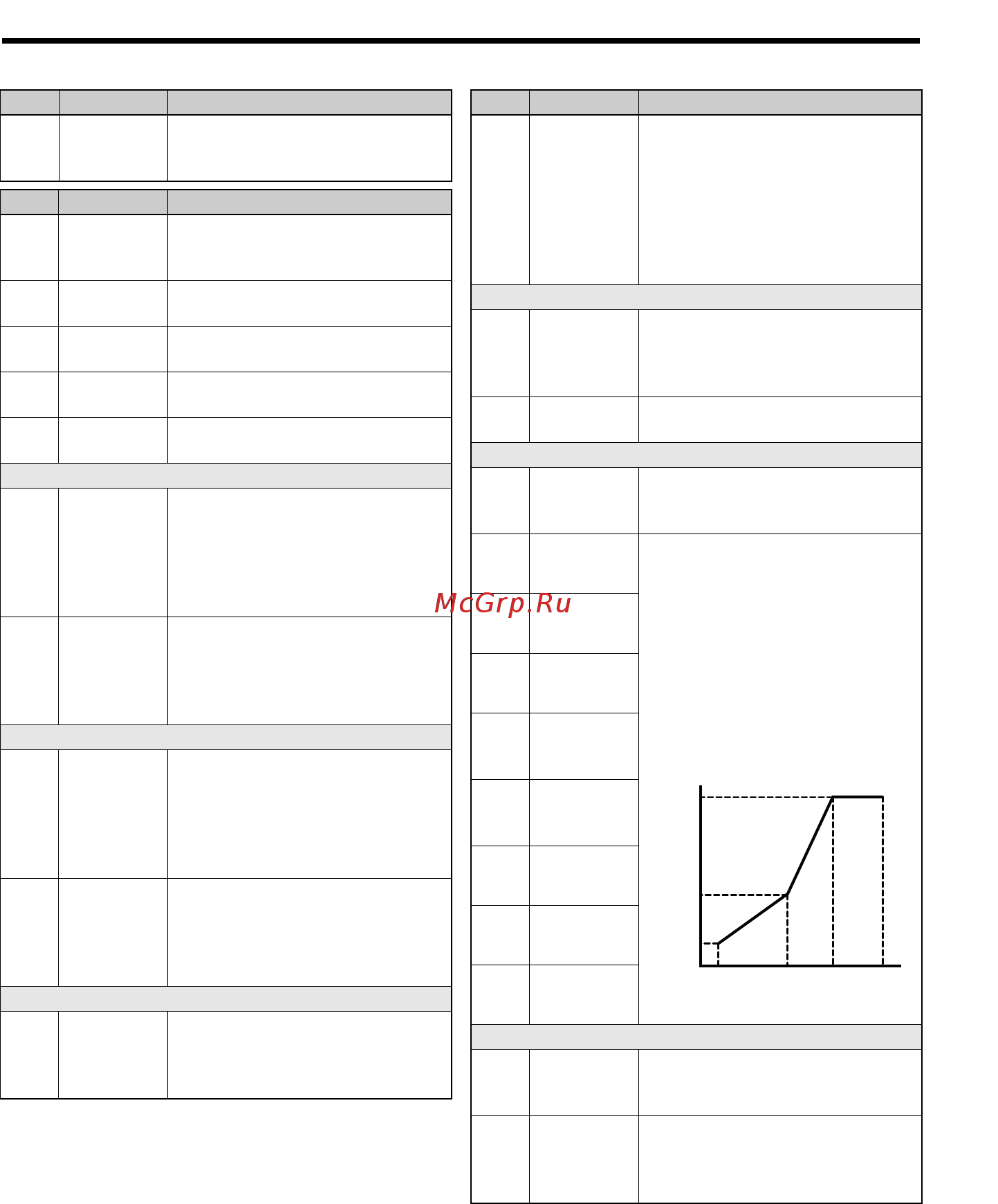

6 Tableau des paramètres
I67E-FR Guide de démarrage rapide V1000 23
FRANCAIS
C1-02
Te mp s
de décél. 1
Définit le temps de décélération
2 de la fréquence de sortie
maxi à 0.
Par. Nom Description
C1-03
à
C1-08
Te mp s
d'accél. / de
décél. 2 à 4
Définit les temps d’accél. /
de décél. 2 à 4 (définit comme
C1-01/02).
C2-01
Courbe
en S 1
Courbe en S au démarrage
de l’accélération
C2-02
Courbe
en S 2
Courbe en S à la fin de l’accélé-
ration
C2-03
Courbe
en S 3
Courbe en S au démarrage
de la décélération
C2-04
Courbe
en S 4
Courbe en S à la fin de la décé-
lération
Compensation du glissement
C3-01
Gain de la
compensa-
tion du
glissement
• Augmente lorsque la vitesse
est inférieure à la référence de
fréquence.
• Baisse lorsque la vitesse est
supérieure à la référence de fré-
quence.
C3-02
Retard de
la compen-
sation du
glissement
• Baissez cette valeur lorsque la
compensation du glissement
est trop lente.
• Augmentez cette valeur lors-
que la vitesse n'est pas stable.
Compensation de couple
C4-01
Gain de
compensa-
tion
de couple
• Augmentez cette valeur lors-
que la réponse de couple est
lente.
• Baissez cette valeur lorsque
des oscillations de vitesse /
de couple se produisent.
C4-02
Retard
de la com-
pensation
de couple
• Augmentez cette valeur lorsque
des oscillations de vitesse /
de couple se produisent.
• Baissez cette valeur lorsque la
réponse de couple est trop lente.
Mode de service et fréquence de découpage
C6-01
Sélection
de service
normale /
élevée
0 : Applications de couple
constant de service lourd (HD)
1 : Applications de couple variable
de service normal (ND)
Par. Nom Description
C6-02
Sélection
de la fré-
quence de
découpage
1 : 2,0 kHz
2 : 5,0 kHz
3 : 8,0 kHz
4 : 10,0 kHz
5 : 12,5 kHz
6 : 15,0 kHz
7 à A : Passe PWM1 à 4
F : Défini par l’utilisateur
Références de fréquence
d1-01
à
d1-16
Référence
de
fréquence
1 à 16
Définit les références de vitesse
multiple 1 à 16
d1-17
Vitesse pas
à pas
Vitesse pas à pas
Schéma V/f
E1-01
Entrée
Réglage
de tension
Tension d'entrée
E1-04
Fréqu. de
sortie maxi.
Pour les caractéristiques V/f linéai-
res, réglez les mêmes valeurs
pour E1-07 et E1-09. Dans ce cas,
le système ne tient pas compte de
la valeur de E1-08.
Vérifiez que les quatre fréquen-
ces sont définies selon ces
règles ou une panne OPE10 se
produit :
E1-04 ≥ E1-06 ≥ E1-07 ≥ E1-09
E1-05
Tension de
sortie maxi.
E1-06
Fréquence
de base
E1-07
Fréqu.
de sortie
médiane
E1-08
Tension
de sortie
médiane
E1-09
Fréqu. de
sortie mini.
E1-10
Tension de
sortie mini.
E1-13
Tension
de base
Données moteur
E2-01
Courant
nominal
du moteur
Réglé automatiquement en cas
d'autoréglage.
E2-02
Glissement
nominal
du moteur
Glissement nominal du moteur
en hertz (Hz).
Réglé automatiquement par
l’autoréglage -en rotation.
Par. Nom Description
(E1-04)(E1-06)(E1-07)(E1-09)
(E1-10)
(E1-08)
(E1-05)
(E1-13)
Tension de sortie
Fréquence de sortie
