7 Fehlerbehebung
I67E-DE V1000 Kurzanleitung 29
ENGLISCH

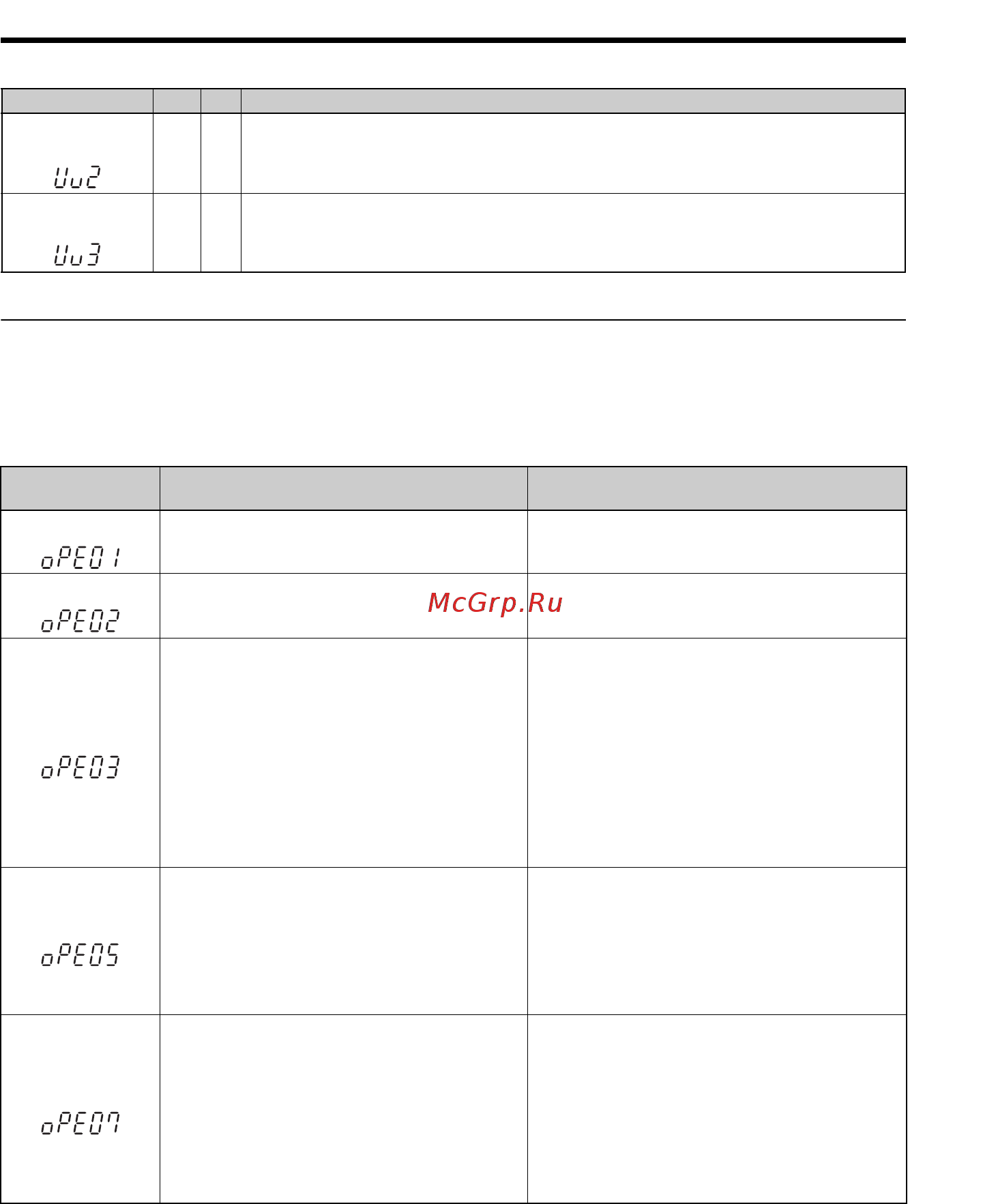

Fehler bei der Programmierung durch den Anwender
Ein Fehler bei der Programmierung durch den Anwender (OPE) tritt auf, wenn ein ungeeig-
neter Parameter eingestellt oder eine einzelne Parametereinstellung ungeeignet ist. Wenn
ein OPE angezeigt wird, drücken Sie die ENTER-Taste, um U1-18 (OPE-Fehlerkonstante)
anzuzeigen. Diese Überwachungsanzeige zeigt den Parameter an, der diesen OPE-Fehler
verursacht.
Controller-
Unterspannung
Die Versorgungsspannung des Antriebs-Controllers ist zu niedrig.
DC-
Ladekreisfehler
Der Ladekreis für den Zwischenkreis ist unterbrochen.
LED-Anzeige der
Bedienkonsole
Ursache Abhilfemaßnahme
oPE01
Die Antriebsleistung und der auf o2-04
gesetzte Wert stimmen nicht überein.
Korrigieren Sie den auf o2-04 gesetzten Wert.
oPE02
Die Parametereinstellung lag außerhalb
des zulässigen Bereichs.
Stellen Sie die Parameter auf die richtigen
Werte ein.
oPE03
Den Multifunktions-Kontakteingängen
H1-01 bis H1-06 wurde eine widersprüchli-
che Einstellung zugeordnet.
• Die gleiche Funktion wurde zwei Eingän-
gen zugeordnet (ausgenommen „Exter-
ner Fehler“ und „Nicht verwendet“).
• Eingangsfunktionen, die die Einstellung
anderer Eingangsfunktionen erfordern, wur-
den ohne diese Zuordnung eingestellt.
• Es wurden Eingangsfunktionen eingestellt,
die nicht gleichzeitig gesetzt werden dürfen.
• Korrigieren Sie die falschen Einstellungen.
• Einzelheiten dazu finden Sie in der Bedie-
nungsanleitung.
oPE05
• Der Parameter zur Auswahl der START-
Befehlsquelle (b1-02) oder zur Auswahl
der Frequenzsollwertquelle (b1-01)
wurde auf 3 eingestellt, es wurde jedoch
keine Optionskarte installiert.
• Die Frequenzsollwertquelle ist auf Impulsein-
gang eingestellt, aber H6-01 ist nicht 0.
• Installieren Sie die erforderliche Options-
karte.
• Korrigieren Sie die für b1-01 und b1-02
eingestellten Werte.
oPE07
Die Einstellungen für die Multifunktions-
Analogeingänge H3-02 und H3-10 und die
PID-Funktionen widersprechen sich.
• H3-02 und H3-10 sind auf denselben
Wert eingestellt (außer bei den Einstel-
lungen „0“ und „F“).
• Beiden Analogeingängen und dem
Impulseingang sind gleichzeitig PID-
Funktionen zugeordnet.
• Korrigieren Sie die falschen Einstellungen.
• Einzelheiten dazu finden Sie in der Bedie-
nungsanleitung.
LED-Anzeige ALM FLT Ursache
