Daikin VAM800FA [103/149] Технические характеристики продукта
![Daikin VAM2000FA [103/149] Технические характеристики продукта](/views2/1718964/page103/bg67.png)
• Вентиляция • Вентиляция с рекуперацией тепла
101
• HRV • VAM-FA
7 Технические характеристики продукта)

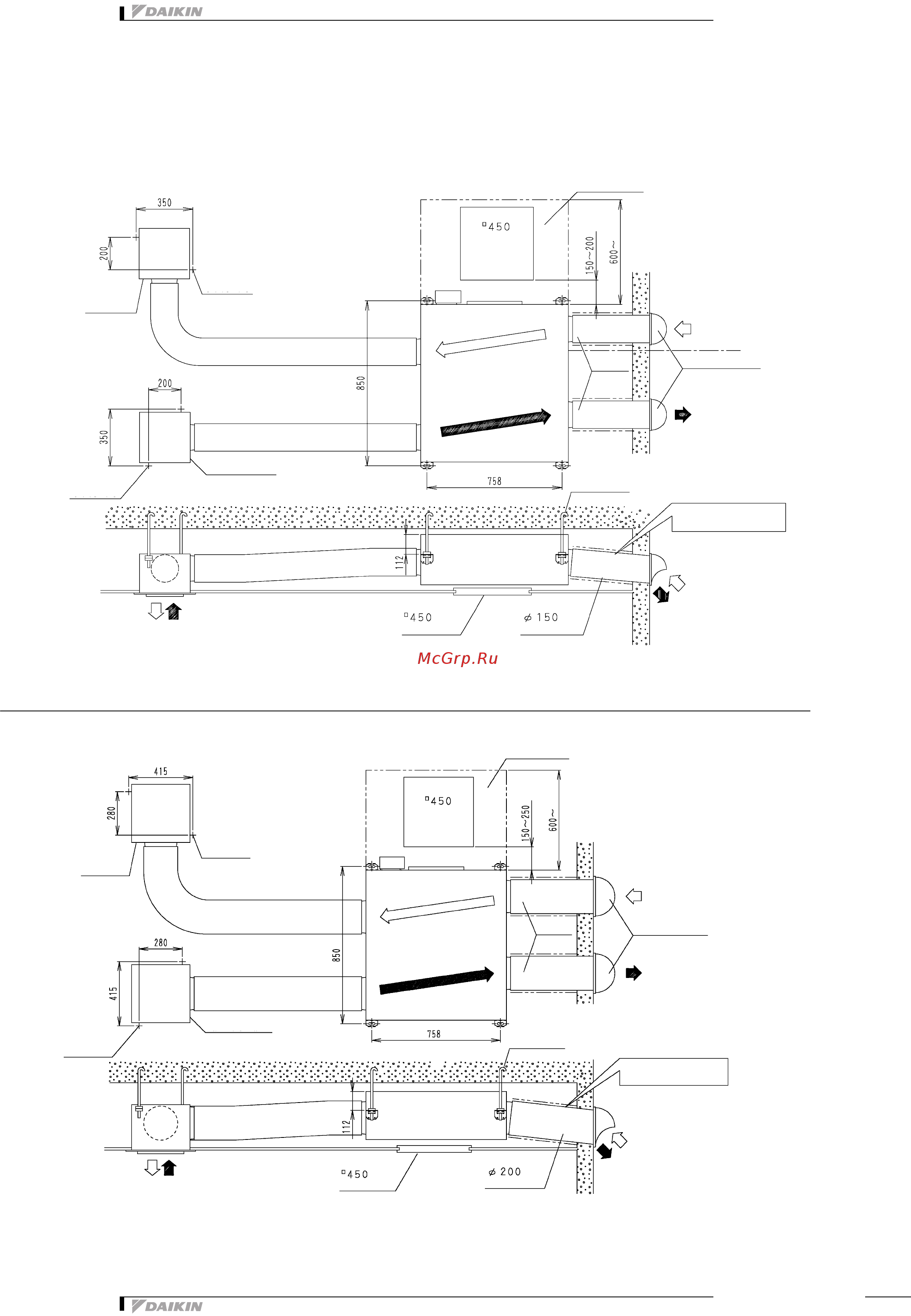

7-9 Способ монтажа
VAM350FA
VAM500FA
3D036786
ПРОСТРАНСТВО ДЛЯ ОБСЛУЖИВАНИЯ
OA
(СВЕЖИЙ ВОЗДУХ
СНАРУЖИ)
КРУГЛЫЙ КОЖУХ
(МЕСТНАЯ ПОСТАВКА)
EA
(ОТРАБОТАННЫЙ
ВОЗДУХ НАРУЖУ)
УГОЛ НАКЛОНА НЕ МЕНЕЕ
ОДНОЙ ПЯТИДЕСЯТОЙ
СМОТРОВОЕ ОТВЕРСТИЕ
(МЕСТНАЯ ПОСТАВКА)
НОМИНАЛЬНЫЙ ДИАМЕТР
(МЕСТНАЯ ПОСТАВКА)
OA
(СВЕЖИЙ ВОЗДУХ СНАРУЖИ)
EA
(ОТРАБОТАННЫЙ ВОЗДУХ НАРУЖУ)
RA
(ВОЗВРАТНЫЙ ВОЗДУХ
ИЗ ПОМЕЩЕНИЯ)
SA
(ПРИТОЧНЫЙ ВОЗДУХ
В ПОМЕЩЕНИЕ)
ВОЗДУХОЗАБОРНАЯ РЕШЕТКА
K-DGL150A
ПОЛОЖЕНИЕ БОЛТА ДЛЯ
ПОДВЕШИВАНИЯ
ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ
РЕШЕТКА K-DGL150A
ПОЛОЖЕНИЕ
БОЛТА ДЛЯ ПОДВЕШИВАНИЯ
СМОТРОВОЕ
ОТВЕРСТИЕ
ТЕПЛОИЗОЛЯЦИОННЫЙ
МАТЕРИАЛ
(МЕСТНАЯ ПОСТАВКА)
БОЛТ ДЛЯ ПОДВЕШИВАНИЯ
(МЕСТНАЯ ПОСТАВКА)
VAM350FA
3D036787
ПРОСТРАНСТВО ДЛЯ ОБСЛУЖИВАНИЯ
OA
(СВЕЖИЙ ВОЗДУХ СНАРУЖИ)
КРУГЛЫЙ КОЖУХ
(МЕСТНАЯ ПОСТАВКА)
EA
(ОТРАБОТАННЫЙ ВОЗДУХ НАРУЖУ)
УГОЛ НАКЛОНА НЕ МЕНЕЕ
ОДНОЙ ПЯТИДЕСЯТОЙ
СМОТРОВОЕ ОТВЕРСТИЕ
(МЕСТНАЯ ПОСТАВКА)
НОМИНАЛЬНЫЙ ДИАМЕТР
(МЕСТНАЯ ПОСТАВКА)
OA
(СВЕЖИЙ ВОЗДУХ СНАРУЖИ)
EA
(ОТРАБОТАННЫЙ ВОЗДУХ НАРУЖУ)
RA
(ВОЗВРАТНЫЙ ВОЗДУХ
ИЗ ПОМЕЩЕНИЯ)
SA
(ПРИТОЧНЫЙ ВОЗДУХ
В ПОМЕЩЕНИЕ)
ВОЗДУХОЗАБОРНАЯ РЕШЕТКА
K-DGL200A
ПОЛОЖЕНИЕ БОЛТА
ДЛЯ ПОДВЕШИВАНИЯ
ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ
РЕШЕТКА K-DGL200A
ПОЛОЖЕНИЕ БОЛТА
ДЛЯ ПОДВЕШИВАНИЯ
СМОТРОВОЕ
ОТВЕРСТИЕ
ТЕПЛОИЗОЛЯЦИОННЫЙ
МАТЕРИАЛ
(МЕСТНАЯ ОСТАВКА)
БОЛТ ДЛЯ ПОДВЕШИВАНИЯ
(МЕСТНАЯ ПОСТАВКА)
VAM500FA
