Daikin VAM800FA [29/149] Технические характеристики продукта
![Daikin VAM650FA [29/149] Технические характеристики продукта](/views2/1718964/page29/bg1d.png)
• Вентиляция • Вентиляция с рекуперацией тепла
27
• HRV • VAM-FA
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-3 KRP2A51, KRP2A61: Проводной адаптер для доп. элект. оборуд.
1. Пульт дистанционного управления (для управления работой)

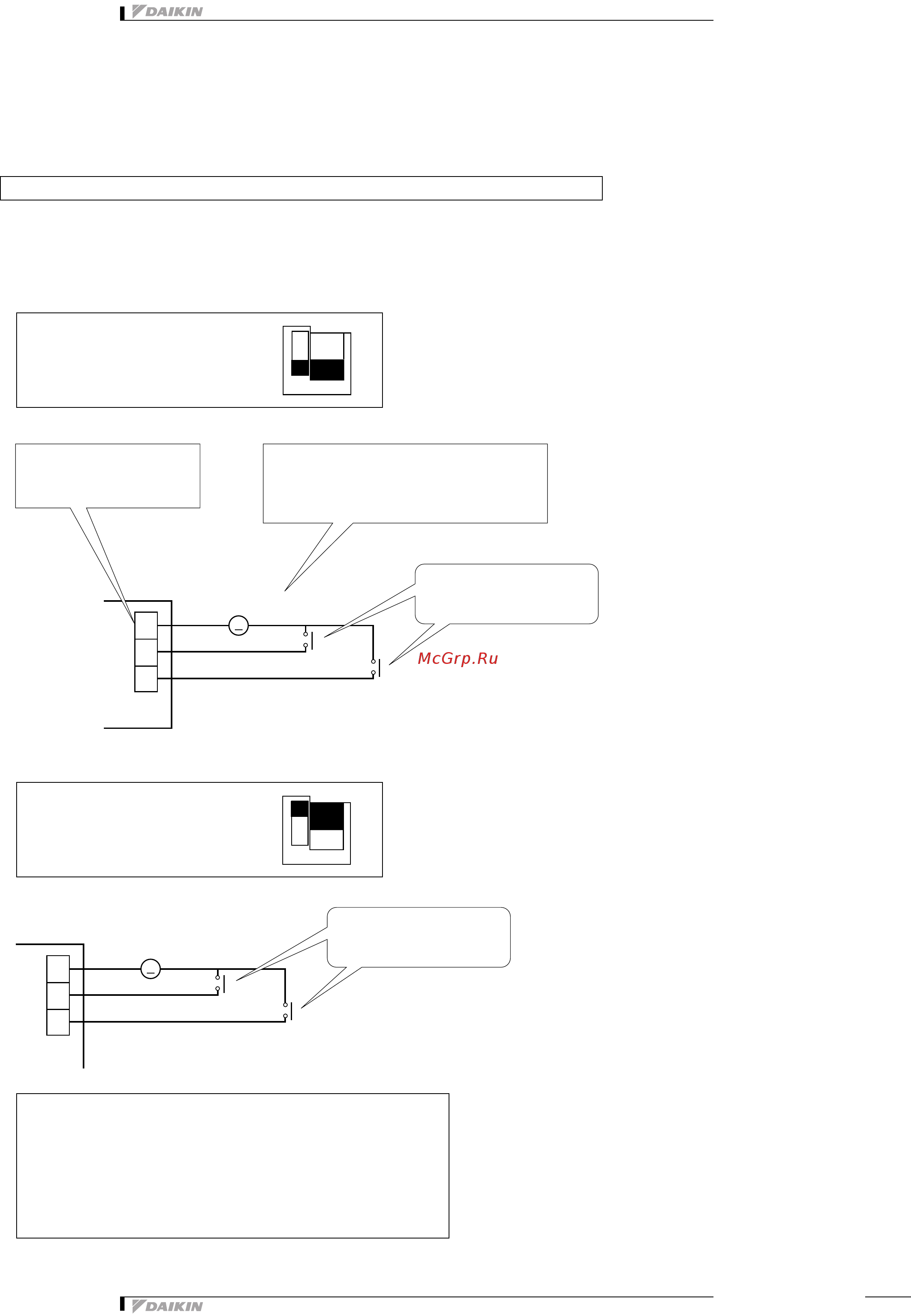

Смонтировать проводку, как описано ниже. Монтаж проводки зависит того, какой вход используется: под напряжением или
снулевым напряжением.
• Для входа под напряжением
• Для входа с нулевым напряжением
Монтаж проводки к наружным блокам (панель вывода главного компьютера)
Установить переключатель входа
(SS1) в “НАПРЯЖЕНИЕ”.
(Заводская установка: НАПРЯЖЕНИЕ)
Установить переключатель входа
(SS1) в “НУЛЕВОЕ НАПРЯЖЕНИЕ”.
(Технические характеристики проводки)
Проводка .... Провод в металлической оплетке
Размер .... 0,18 ~ 1,25 мм
2
Длина .... Макс. 150 м
< ВНИМАНИЕ >
Провода передачи данных прокладывать на расстоянии не менее
50 мм от проводов электропитания, чтобы избежать сбоев.
(HC0124)
NON
VOLT
VOLT
ПЕРЕКЛЮЧЕНИЕ
BC
B2
B1
G
DC12-24V
Подсоединить вход управления
кобщему контакту (отсутствие
полярности)
Использовать внешний источник питания 12 -24 В.
Каждый контакт требует приблизительно 10 мА,
поэтому внимательно выберите мощность
источника питания.
Использовать микротоковый
контакт с минимальной токовой
нагрузкой 12 В, 1 мА и менее.
Проводной адаптер
KRP2A61 • 62 • 51 • 52
Вход A
Вход B
NON
VOLT
VOLT
ПЕРЕКЛЮЧЕНИЕ
BC
B2
B1
G
DC12-24V
Проводной адаптер
KRP2A61 • 62 • 51 • 52
Вход A
Вход B
Использовать микротоковый
контакт с минимальной токовой
нагрузкой 12 В, 1 мА и менее.
