9 Система управления
9-3 Применимые схемы
9-3-1 Дополнительные функции
Предварительное охлаждение/обогрев
Работа пульта дистанционного управления по внешнему входу
Назначение и функции
• Работа блока HRV задерживается, когда кондиционер
начинает работу.
Предостережения
1. Функция предварительного охлаждения/обогрева
возможна только когда работа блока HRV
сблокирована с одной группой или двумя группами
внутреннего блока.
(Она не будет действовать, когда блок HRV работает
независимо.)
2. Вы можете выбрать заданное время 30/45/60 минут
для задержанной работы в момент начальной
установки
.
Если этого заданного времени недостаточно, его
можно увеличить еще на 30/60/90 только для
предварительного обогрева.
3. Поскольку это система с двумя пультами
дистанционного управления (для внутреннего
блока и блока HR), требуется установка Главный/
Подчиненный.

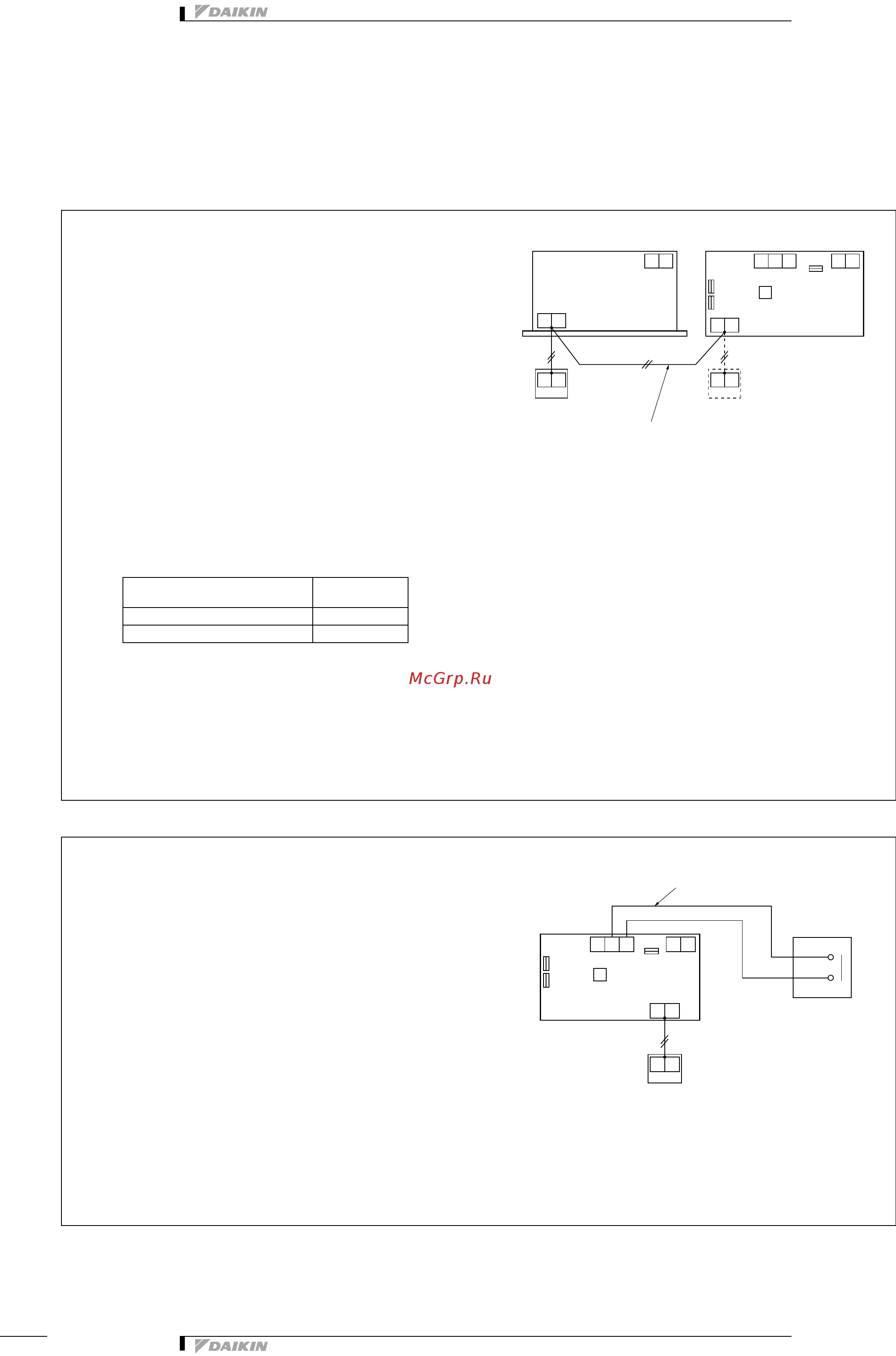

Пример проводки управления
Установка переключателей блока HRV
Начальная установка с пульта дистанционного
управления внутренним блоком.
• Установка Вкл/выкл предварительного охлаждения/
обогрева
...................................... “ВКЛ” [17(27)·2·02]
• Установка времени предварительного охлаждения/
обогрева
....................................... “Время” [17(27)·3·*1]
• Установка дополнительного времени
предварительного обогрева
....................................... “Время” [17(27)·9·*2]
*1 установка01 для 30, 02 для 45 и 03 для 60 минут.
*2 установка01 для (заводская установка), 02 для 30,
03 для 60 и 04 для 90 минут.
Требуемые дополнительные аксессуары
• Нет
Назначение и функции
• Блоком HRV можно управлять дистанционно
врежиме “Вкл/Выкл” по
сигналу нормально
разомкнутого контакта нулевого напряжения.
Предостережения
1. Когда система работает в режиме группового
управления , сигнал внешнего входа обеспечивает
совместное управление работой “ВКЛ/ВЫКЛ”,
если установлен вход в одном из блоков.
Пример проводки управления
Установка переключателей блока HRV
• Изменения не требуются.
Требуемые дополнительные аксессуары
• Нет
Пульт дистанционного
управления для:
Установка
Внутренний блок Подчиненный
Блок HRV Главный
X9A
X10A
X11A
J1 J2 F1 F2
P1 P2
P1 P2
JC
SS1
F1 F2
P1 P2
P1 P2
(HC0033)
Блок HRVВнутренний блок
Пульт дистанционного управления
блоком HRV
Пульт дистанционного
управления внутренним
блоком
Соединительная линия
может иметь максимальную
длину 500 м.
X9A
X10A
X11A
J1 J2 F1 F2
P1P2
P1P2
JC
SS1
(HC0034)
Соединительная линия может иметь максимальную длину 50 м
Блок HRV
Пульт дистанционного
управления блоком HRV
(Клемма для местного
подсоединения Нормально
разомкнутый контакт
нулевого напряжения для
микротока) (16 В, 10 мА)
