• Вентиляция • Вентиляция с рекуперацией тепла
37
• HRV • VAM-FA
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-5 KRP1B2: Адаптер взаимоблокировки для VRV

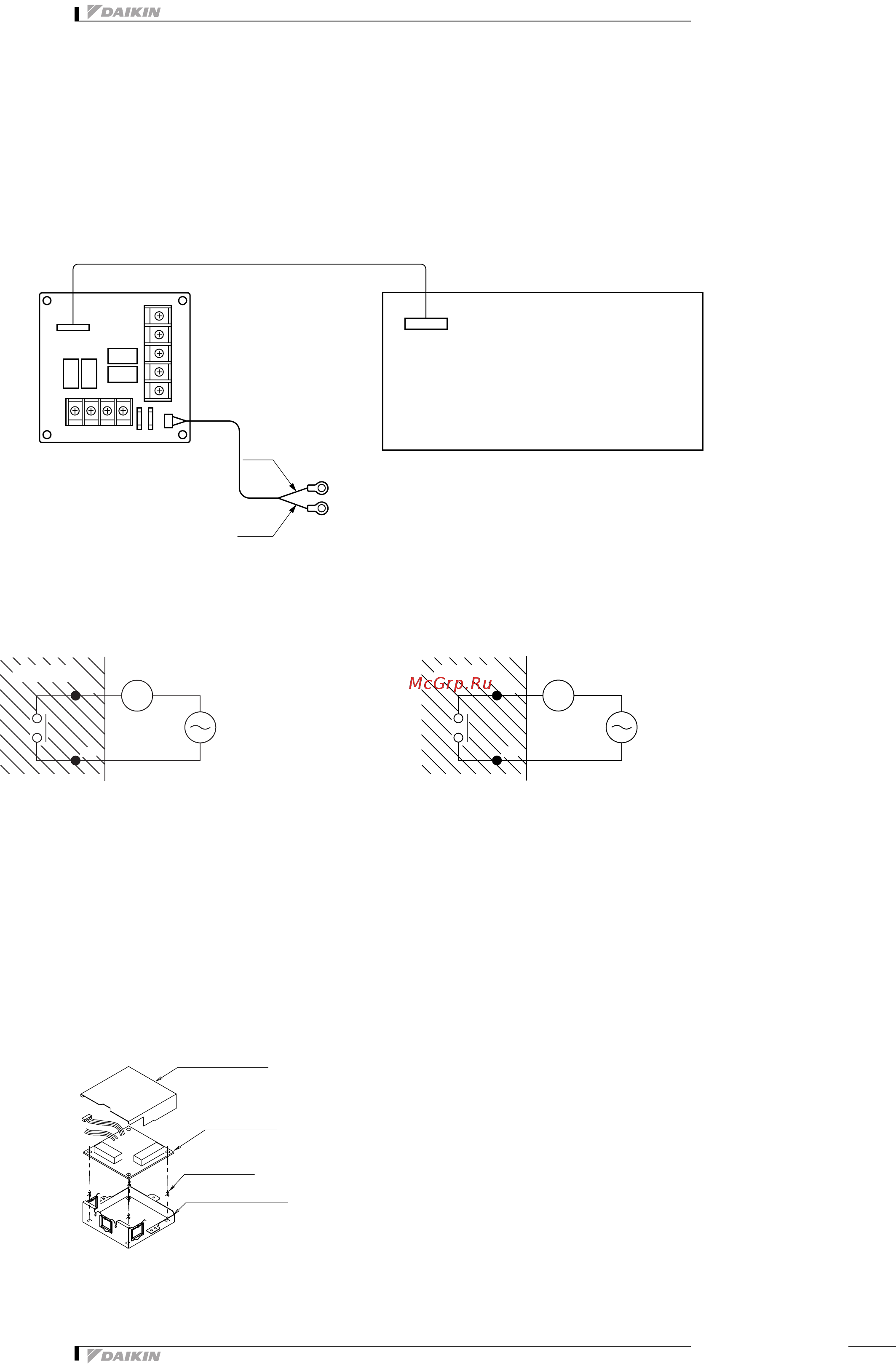

Электропроводка
• При выполнении электропроводки обратитесь к монтажной схеме внутреннего блока.
(При монтаже провода, идущие к блокам, не должны проходить над PCB.)
• Выполнить проводку к внутреннему блоку, как показано ниже.
1. Для определения сигнала вывода режима работы
1. Если установлены другие дополнительные комплекты.
(вспомогательный электрический нагреватель, увлажнитель
и комплект для забора свежего воздуха)
• Проводку нужно подсоединять надлежащим образом в соответствии с инструкциями по установке, включенными в состав комплекта.
• При выполнении электропроводки обратитесь к монтажной схеме внутреннего блока.
Установка
• НИКОГДА не связывайте в пучок низковольтные и высоковольтные провода.
• Лишние провода необходимо связывать в жгут с помощью комплектных пластиковых хомутов так, чтобы провисающая проводка
не касалась PCB внутреннего блока.
Примечание:
Для установки адаптера.
Требуется корпус для адаптера PCB (дополнительный).
• Установка ваттметра • Сигнал индикации вентилятора
CN2
CN1
3S
1R
Для SkyAir .................Подсоединить № 1 и № 3 клеммной
коробки внутреннего блока
Для VRV ....................Подсоединить к R и S клеммной
коробки внутреннего блока
(HC0144)
· CN33 .......Для SkyAir
· CN16 .......Для VRV
Белый
Черный
HM
AC
220-240 V
X2
X1
Выходной сигнал для определения работы компрессора
(HC0132)
HM: Счетчик времени в часах
(местная поставка)
Пример:
RL
AC
220 – 240 V
X4
X3
Выходной сигнал для определения работы вентилятора
(HC0133)
RL: Индикатор работы
(местная поставка)
Пример:
Модель с 4-поточной подачей воздуха
(HC0119)
Крышка корпуса PCB
(Доп. KRP1C98)
Адаптер
(KRP2A62-52)
Стойка PCB
Корпус для адаптера PCB
(Доп. KRP1C98)
