• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
70
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-9 DST301B61: Программируемый таймер
Нажать КНОПКУ ПРОГРАММИРОВАНИЯ ПУСКА
изакончить установку программы.
Примечания:
• Если кнопка не будет нажата в течение 20 минут, то вывод
автоматически возвратится обратно в первоначальное
состояние. В этом случае содержание установки будет
сохраняться только до момента, когда нажата КНОПКА ВКЛ
ТАЙМЕРА (или КНОПКА УСТАНОВКИ ВЫХОДНЫХ ДНЕЙ
или КНОПКА КОПИРОВАНИЯ ПРОГРАММЫ
ПРЕДЫДУЩЕГО ДНЯ).
• Появляется вывод “ПУСК ПРОГРАММЫ”, мигает
вывод дней недели “–”.
• Мигающий индикатор гаснет, выводится №
запрограммированного времени текущего дня.
Затем начинается работа, управляемая таймером.
• Работа, управляемая таймером, выполняется даже
при установке программы.

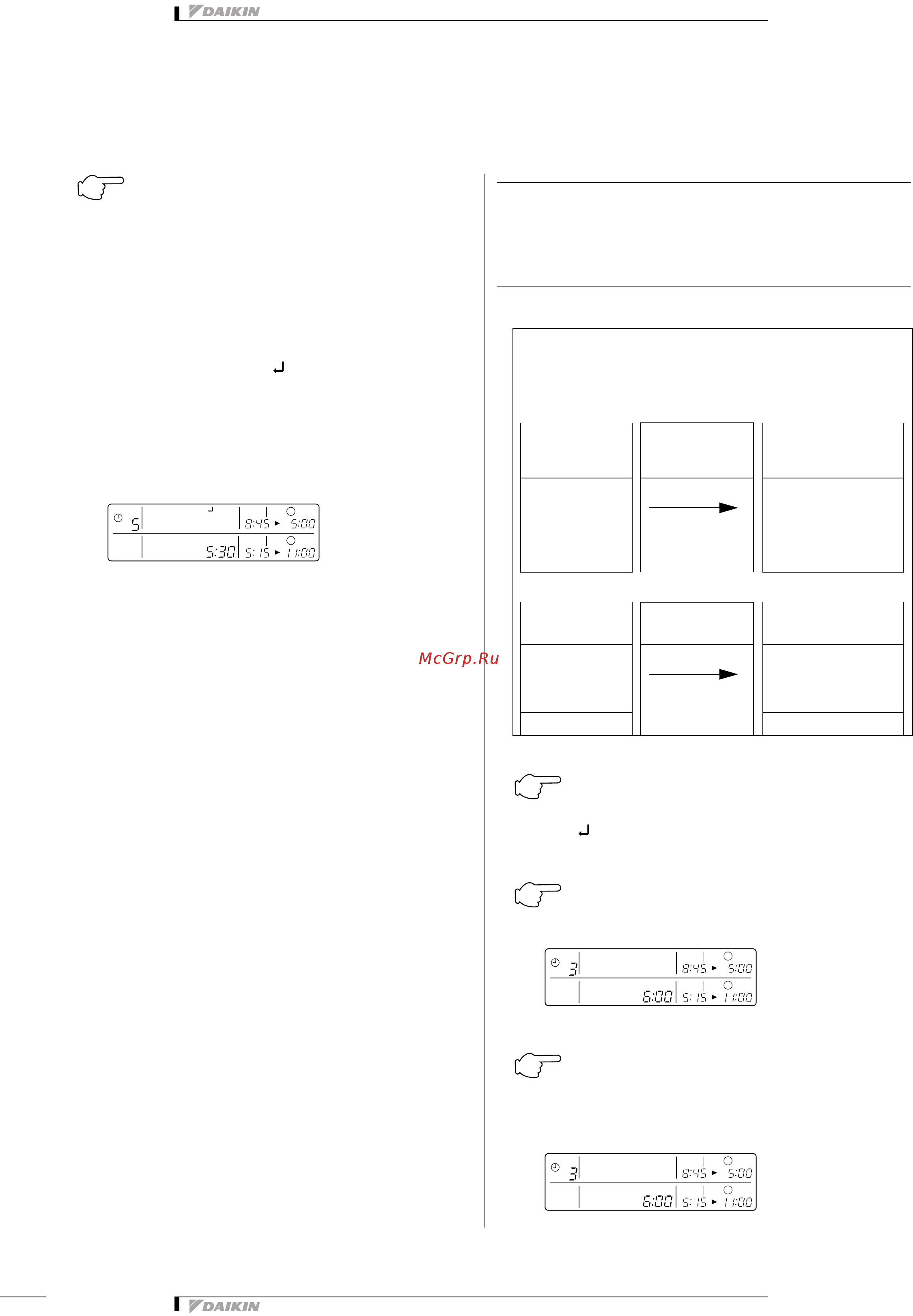

ИЗМЕНЕНИЕ И ОТМЕНА №
ЗАПРОГРАММИРОВАННОГО
ВРЕМЕНИ (Рис.5)
Нажать КНОПКУ ПРОГРАММИРОВАНИЯ ПУСКА.
Установка программы готова. Появляется вывод
“ПУСК ПРОГРАММЫ”, мигает вывод дней недели.
Нажать КНОПКУ № ВРЕМЕНИ и выбрать
нужный номер.
Нажать КНОПКУ ВЫБОРА ДНЕЙ НЕДЕЛИ и
установить день недели, который нужно изменить.
Выводится установленный № запрограммированного
времени дня недели.
Завершение
примера
установки.
8
NO.
CLOCK
OFF OFF
AM
MON
TUE
WED
THU
FRI
SAT
SUN
PROGRAM START ON OFF
PM
1234567
FRI
5
PM
SET
1
PM
SET
2
ON OFF
PM
(Пример)
Время № 3 (устанавливается только вместе
с централизованным пультом дистанционного
управления)
A: Частичное
изменение/
отмена
Работа
с 8:45 a.m.
до 5:00 p.m.
(Среда)
Работа с
8:45 a. m.
до 7:00 p.m.,
затем работа
останавливается.
B: Полная
отмена
Работы
с 5:15 a.m.
до 11:00 p.m.
(Четверг)
Остановка
в течение
всего дня.
Выбрать
время № 3.
Установить
среду.
1
2
NO.
CLOCK
OFF OFF
AM
MON
TUE
WED
THU
FRI
SAT
SUN
ON OFF
PM
1234567
FRI
5
PM
SET1
PM
SET2
ON OFF
PM
3
NO.
CLOCK
OFF OFF
AM
MON
TUE
WED
THU
FRI
SAT
SUN
ON OFF
PM
1234567
FRI
5
PM
SET1
PM
SET2
ON OFF
