Daikin VAM800FA [6/149] Конструкция
![Daikin VAM150FA [6/149] Конструкция](/views2/1718964/page6/bg6.png)
• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
4

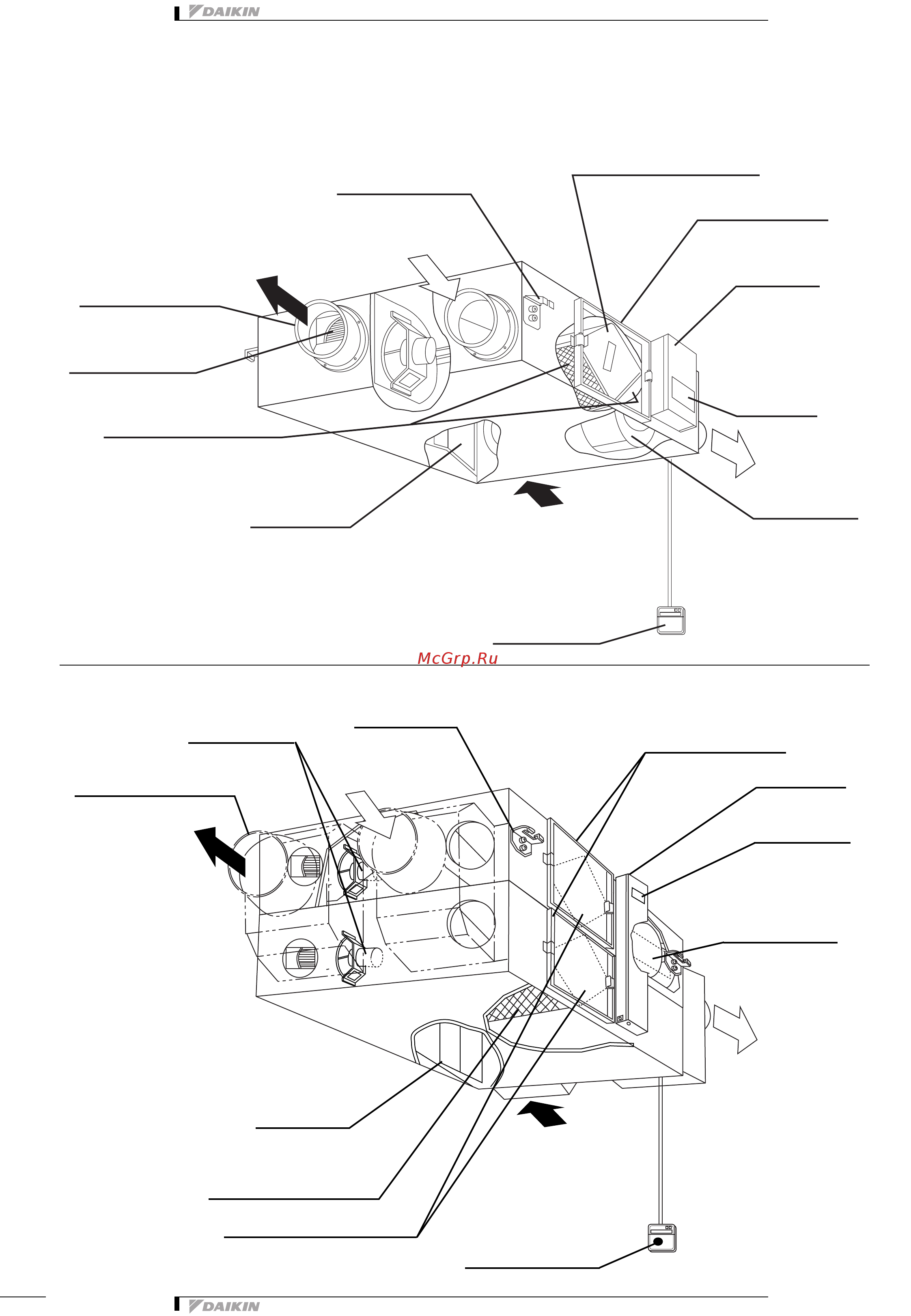

4 Конструкция
VAM150-1000FA
VAM1500,2000FA
(HC0238)
Потолочный крюк
Соединительный фланец воздуховода
Заслонка
Вытяжной вентилятор
Воздушный фильтр
(Фильтр длительного срока службы)
Крышка доступа
Клеммная коробка
Паспортная табличка
SA
(Приточный воздух)
[Приточный воздух
в помещение]
Вентилятор приточного
воздуха
RA
(Возвратный воздух)
[Отработанный воздух
из помещения]
Пульт дистанционного управления
(Дополнительные аксессуары)
OA
(Наружный воздух)
[Свежий воздух снаружи]
EA
(Отработанный воздух)
[Отработанный воздух
наружу]
Элементы теплообменника
(HC0016)
Крышка доступа
Потолочный крюк
Вытяжной вентилятор
OA
(Наружный воздух)
[Свежий воздух снаружи]
Соединительный фланец воздуховода
EA
(Отработанный
воздух) [Отработанный
воздух наружу]
Заслонка
Воздушный фильтр (Фильтр
длительного срока службы)
Элементы теплообменника
Клеммная коробка
Паспортная табличка
Вентилятор приточного воздуха
SA
(Приточный
воздух)
[Приточный
воздух в
помещение]
RA
(Возвратный воздух)
[Отработанный воздух
из помещения]
Пульт дистанционного
управления
(Дополнительные аксессуары)
