• Вентиляция • Вентиляция с рекуперацией тепла
125
• HRV • VAM-FA
9 Система управления
9-3 Применимые схемы
9-3-3 Система централизованного управления (DCS302BC51)
Совместная работа (Программируемый таймер DST301B61)
Назначение и функции
• По еженедельному графику совместная работа/
остановка могут выполняться максимум для
128 блоков.
Предостережения
1. Установка номера группы для централизованного
управления не требуется.
2. Блок HRV определяет режим вентиляции
индивидуально.
3. Электропитание для программируемого таймера
может подаваться от PCB блока. (X18A для
внутреннего блока и X11A для блока HRV)

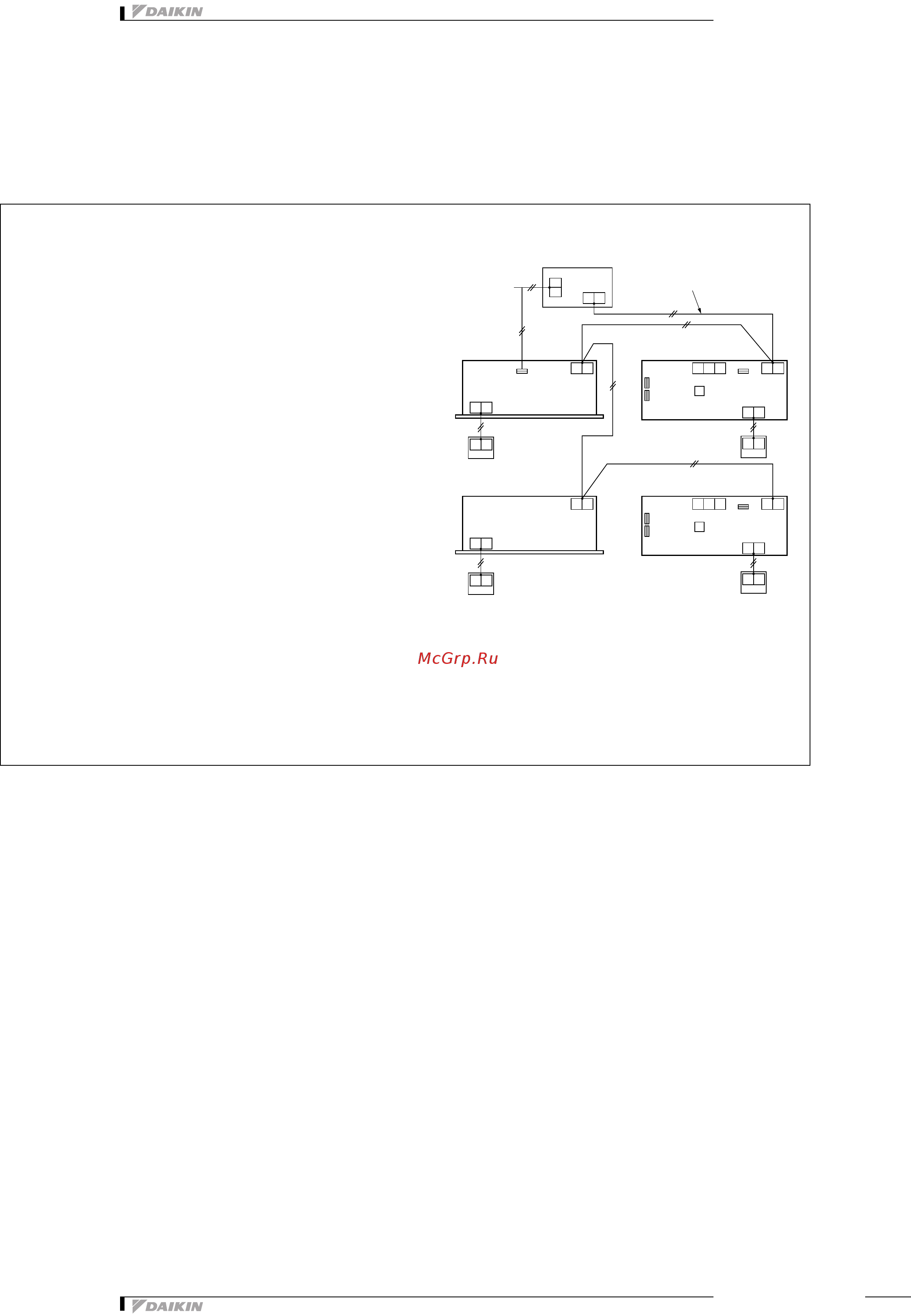

Пример проводки управления
Установка переключателей блока HRV
Требуется начальная
установка с пульта
дистанционного управления внутренним блоком.
•
Установка совместного блокирования зоны
......................................... “ВЫКЛ” (Заводская установка)
Требуемые дополнительные аксессуары
• Программируемый таймер DST301B61
X9A
X10A
X11A
J1 J2
X18A
F1 F2
P1 P2
P1 P2
JC
SS1
F1 F2
P1 P2
P1 P2
X9A
X10A
X11A
J1 J2 F1 F2
P1 P2
P1 P2
JC
SS1
F1 F2
P1 P2
P1 P2
D1
D2
F1 F2
TeS1
(HC0037)
Электропитание
16 В пост.т.
Программируемый таймер
Соединительная линия
может иметь максимальную
длину 1000 м.
Блок HRVВнутренний блок
Блок HRVВнутренний блок
