• Вентиляция • Вентиляция с рекуперацией тепла
33
• HRV • VAM-FA
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-4 KRP1B61: Адаптер взаимоблокировки для VRV

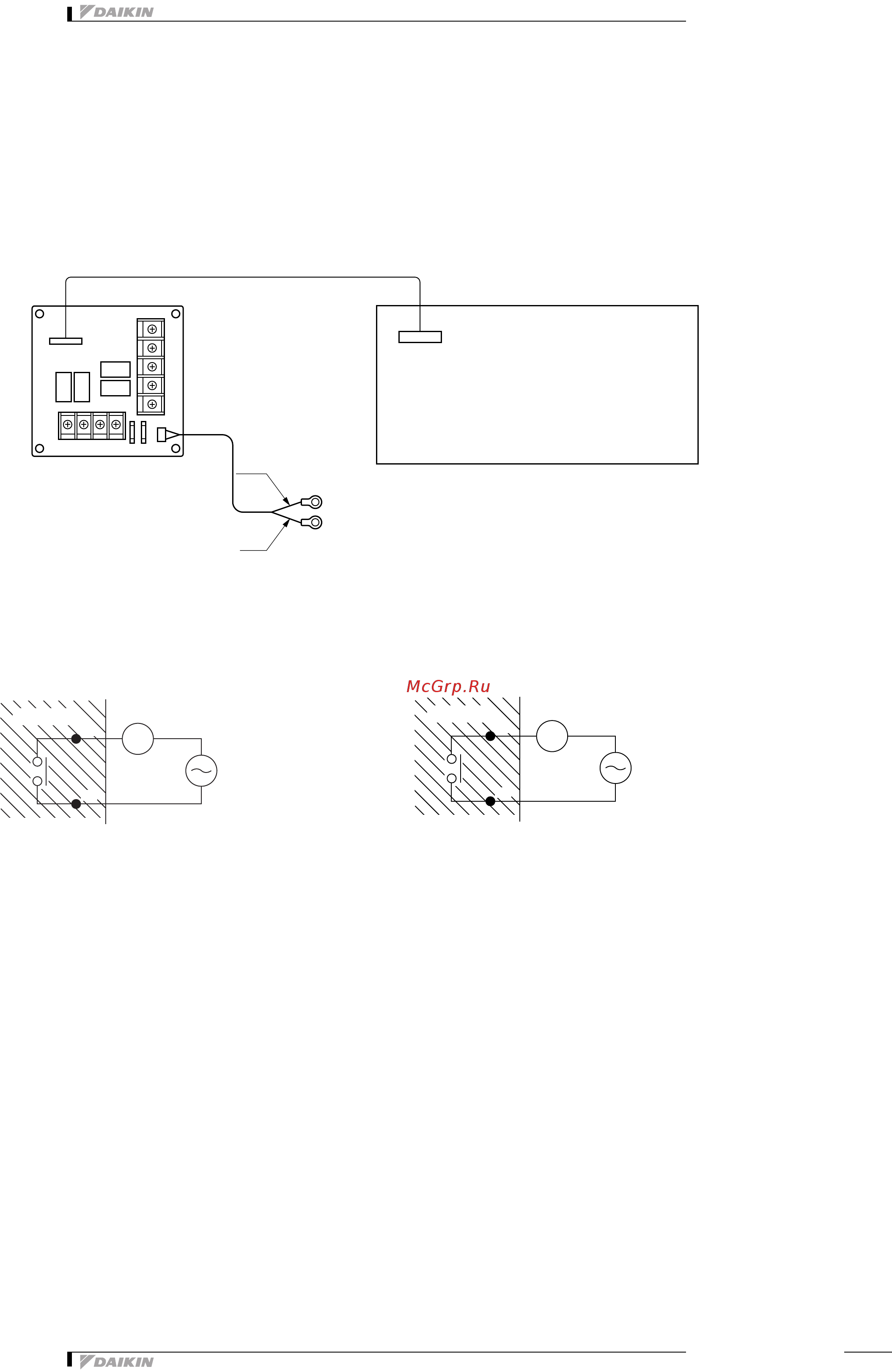

Электропроводка
• Перед монтажом проводки обратитесь к МОНТАЖНОЙ СХЕМЕ в комплекте внутреннего блока.
[При монтаже провода, идущие к блокам, не должны проходить над PCB]
• Выполнить проводку от адаптера к внутреннему блоку, как показано ниже.
1. Подача сигнала вывода режима работы
1. Если установлены дополнительные аксессуары
(вспомогательный электрический нагреватель,
увлажнитель)
• Выполнить правильно проводку в
соответствии с комплектными инструкциями по установке.
• При выполнении электропроводки обратитесь к монтажной схеме в комплекте внутреннего блока.
• Монтаж счетчика времени • Вывод ВКЛ вентилятора
X16A
X2A
X1A
(HC0131)
PCB внутреннего блока
Синий
Красный
N
L
HM
AC
220-240 V
X2
X1
Во время работы компрессора на контакт поступает
выходной сигнал.
(HC0132)
HM: Счетчик времени в часах
(Местная поставка)
Пример:
RL
AC
220 – 240 V
X4
X3
Во время работы вентилятора на контакт поступает
выходной сигнал.
(HC0133)
RL: Индикатор работы
(Местная поставка)
Пример:
