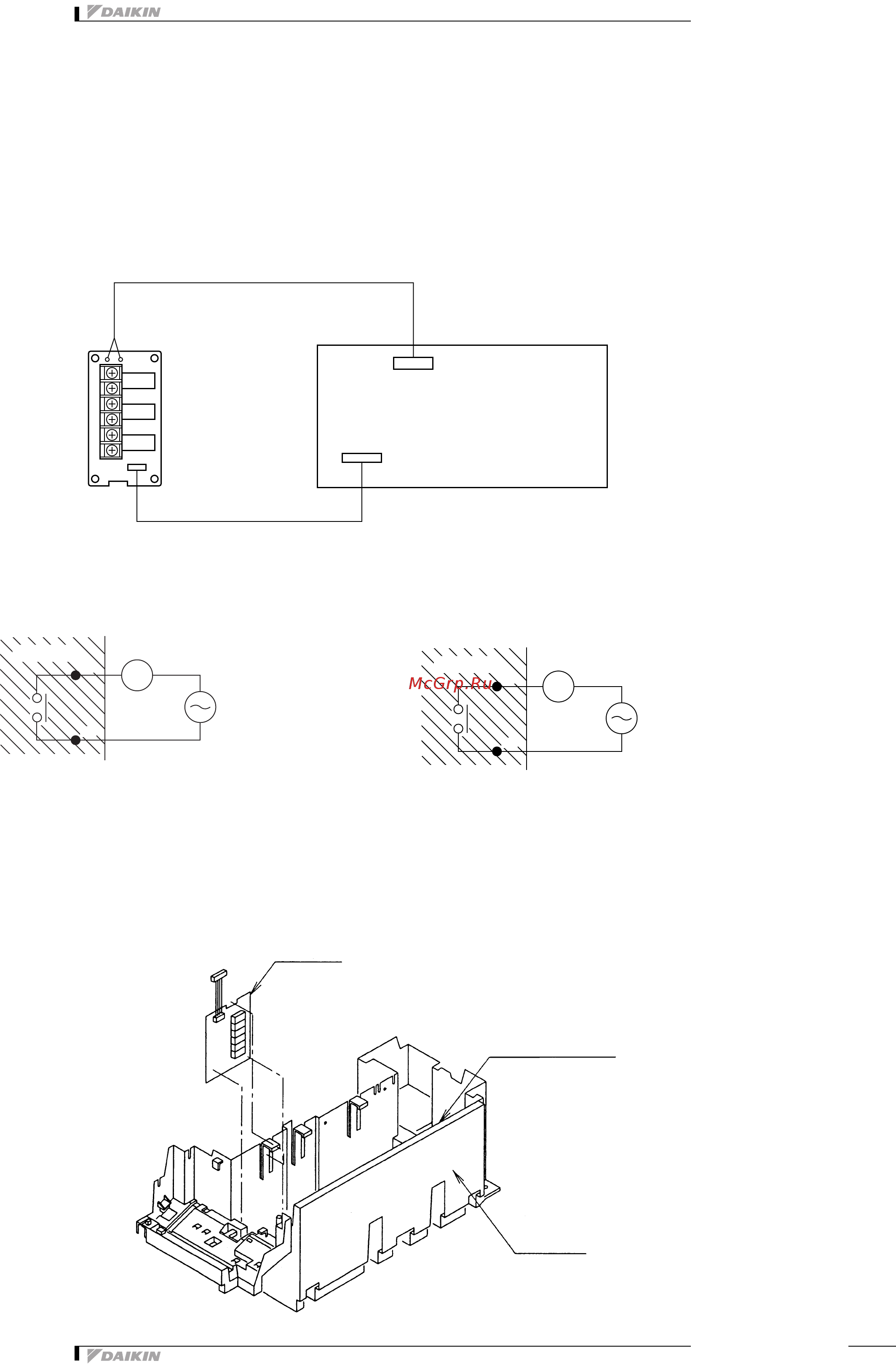

7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-6 KRP1B3: Адаптер взаимоблокировки для VRV
Электропроводка
• При выполнении электропроводки обратитесь к монтажной схеме внутреннего блока.
(При монтаже провода, идущие к блокам, не должны проходить над PCB.)
• Выполнить проводку к внутреннему блоку, как показано ниже.
1. Для определения сигнала вывода режима работы
1. Если установлен электрический нагреватель
• Проводку нужно подсоединять надлежащим образом в соответствии с инструкциями по установке, включенными
в
состав комплекта.
• При выполнении электропроводки обратитесь к монтажной схеме внутреннего блока.
Установка
• Никогда не связывайте в пучок низковольтные и высоковольтные провода.
• Лишние провода необходимо связывать в жгут с помощью комплектных пластиковых хомутов так, чтобы провисающая проводка
не касалась PCB внутреннего блока.
• Установка ваттметра • Сигнал индикации вентилятора
CN1
CN2
CN16
(HC0211)
Узел PCB внутреннего блока
HM
AC
220-240 V
X2
X1
Выходной сигнал для определения работы компрессора
(HC0132)
HM: Счетчик времени в часах
(местная поставка)
Пример:
RL
AC
220 – 240 V
X4
X3
Выходной сигнал для определения работы вентилятора
(HC0133)
RL: Индикатор работы
(местная поставка)
Пример:
(HC0226)
Адаптер
(KRP1B3)
PCB внутреннего
блока УЗЕЛ
Блок управления
