10 Установка
10-7 Процедура монтажа электропроводки
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Не подсоединять провода разного размера к одной
клемме питания. Незакрепленное соединение может
вызвать перегрев. Если проводка электропитания имеет
несколько проводов, использовать провод сечением
2 мм
2
(φ 1,6).
2. Полный ток перекрестной проводки между внутренними
блоками должен быть менее 12 A. При использовании
двух проводов питания сечением больше 2 мм
2
(φ 1,6),
выполнить ответвление линии за пределы клеммной
колодки блока в соответствии со стандартами для
электрооборудования. Ответвление должно быть
экранированными, чтобы обеспечить изоляцию, как
минимум, такого же класса, что и изоляция проводки
питания.
3. Не подсоединять провода разного размера к одной клемме
заземления. Незакрепленное соединение может ухудшить
степень защиты.
4. Провода электропитания должны находиться в стороне
от других проводов, чтобы избежать действия
электрических помех.
5. Описание проводки для пульта дистанционного управления
приведено в “ИНСТРУКЦИЯХ ПО УСТАНОВКЕ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ”.

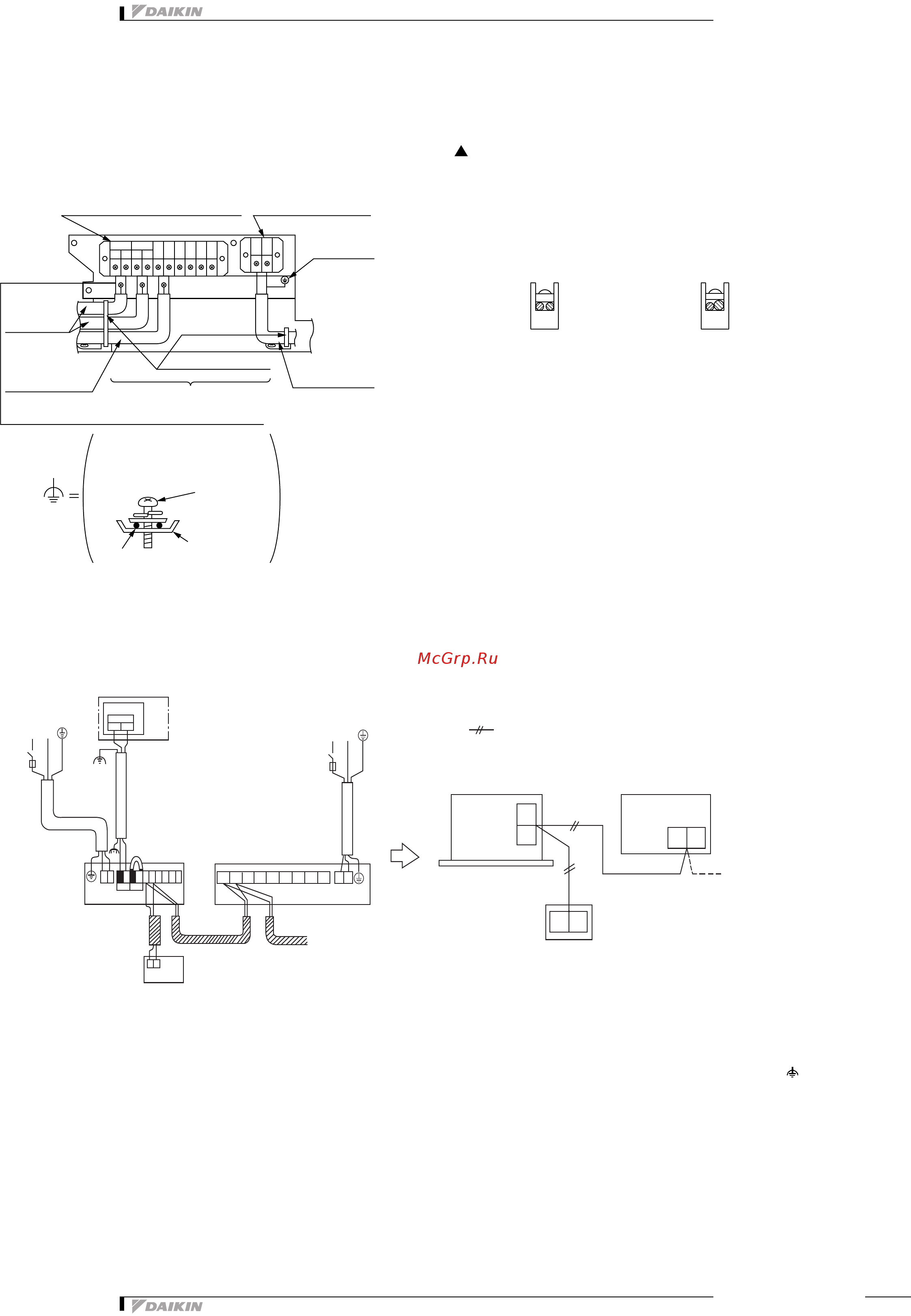

Пример выполнения проводки
• Вся проводка передачи данных, за исключением проводом пульта дистанционного управления, имеет полярность, и должна
соответствовать обозначениям клемм.
• Для проводки передачи данных использовать экранированный провод. Заземлить экран экранированного провода к “” винта
заземления, с помощью C-образной шайбы.
• Для проводки передачи данных могут использоваться провода в металлической оплетке, но они
не соответствуют требованиям
EMC (электромагнитной совместимости) (Европейская Директива).
• При использовании провода в металлической оплетке, EMC должна соответствовать стандартам Японии, предусмотренным в
Правилах устройства электроустановок потребителей.
При использовании проводов в металлической оплетке, проводку передачи данных не требуется заземлять.
1212
IN OUT
P1 P2 F1 F2 T1 T2
LN
(HC0084)
Вид со стороны системы VRV
Клеммная колодка для передачи
данных Проводка
Клеммная колодка
для электропитания
Клемма
заземления
Проводка
электропитания
Проводка пульта
дистанционного
управления
Проводка
блока
Зажимное средство
(в комплекте)
Провод местной поставки
Клемма заземления (в комплекте)
Заземлить экранированную
часть экранированного провода.
Винт заземления
(в комплекте)
C-образная
шайба
(в комплекте)
Экранированная
часть
!
Провода одинакового сечения Провода разного сечения
P1
P1
P1
P2
P2
P2
L
N
1 ~ 50Hz
220 –240 V
Caja de
interruptores
12
Salida
L
N
1 ~ 50 Hz
220 –240 V
L
N
1
1
2
2
P1
P2
F1
F1
T1 T1
P2
P1
F1 F2
J2
JC
L
N
J1
(HC0085)
Электропитание Наружный блок/Блок BS Электропитание
Внутренний блок
Система HRV
Система HRV
Система HRV
Наружный блок/Блок BS
проводка
передачи данных
Пульт дистанционного управления (HRV)
Система HRV
Обозначение проводки
проводка передачи данных
Внутренний блок
