• Вентиляция • Вентиляция с рекуперацией тепла
105
• HRV • VAM-FA

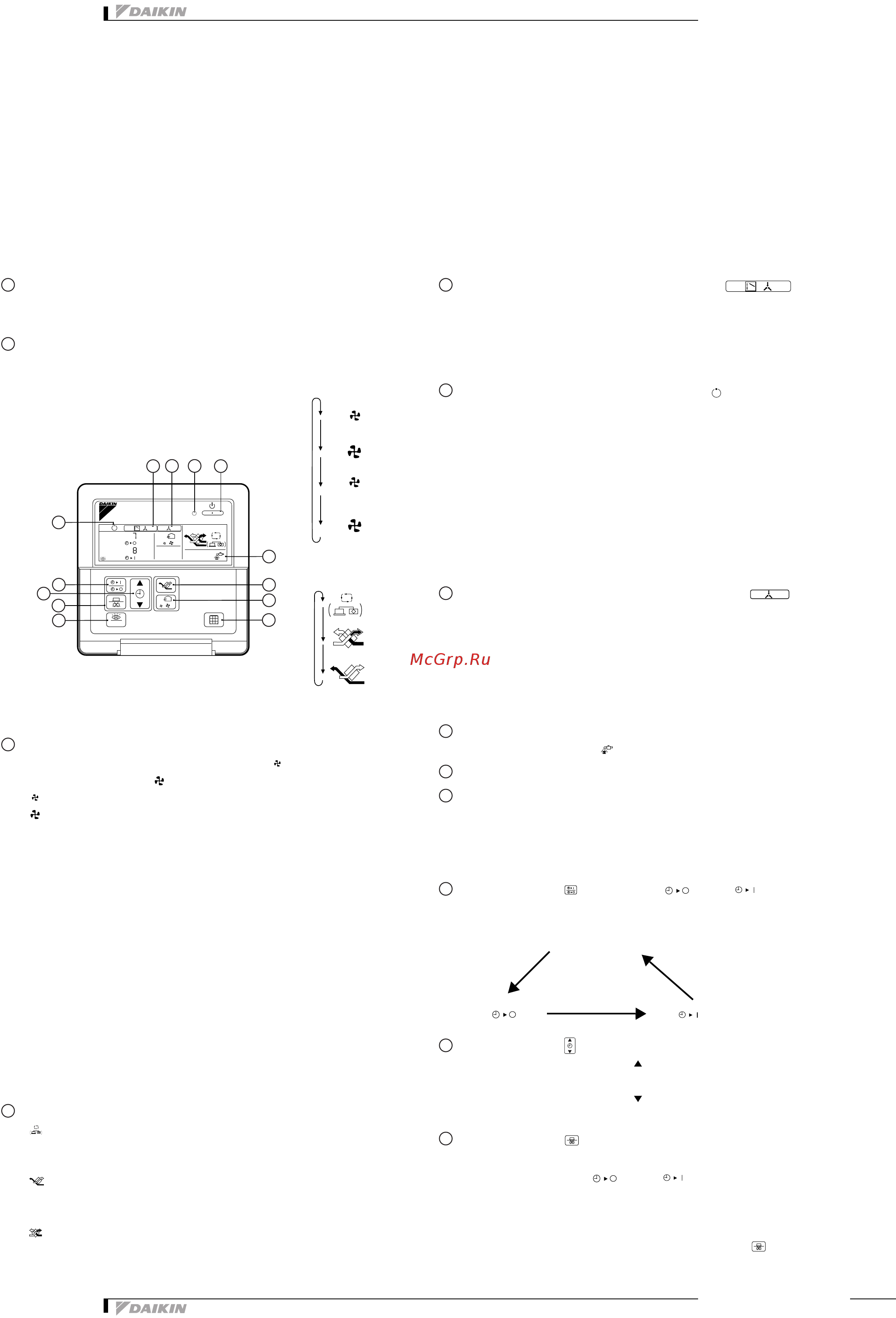

8 Работа
8-1 Метод работы
8-1-1 Работа с пультом дистанционного управления только для блоков HRV системы
кондиционирования. (BRC301B61)
Для независимых систем, работа с ВКЛ/ВЫКЛ и работа по таймеру может оказаться невозможной.
В таких случаях пользуйтесь пультом дистанционного управления кондиционером или пультом централизованного
управления.
Индикатор работы
Эта контрольная лампа (красная) горит, когда блок
находится в режиме Работы.
Кнопка Работа/Остановка
При нажатии кнопки блок начинает работать.
При повторном нажатии кнопки
блок останавливается.
Кнопка переключения расхода воздуха
Расход воздуха можно переключить на “”
Режим [Низкий] или “” [Высокий],
“ ПОД. СВ. ВОЗД.” Режим [Низкий ПОД. СВ. ВОЗД],
“ ПОД. СВ. ВОЗД.” Режим [Высокий ПОД. СВ. ВОЗД].
Для режима “ПОДАЧИ СВЕЖЕГО ВОЗДУХА”
При отсутствии этой индикации: Объем наружного воздуха,
подаваемого в помещение, равен объему воздуха,
выводящего наружу.
Для режима “ПОДАЧИ СВЕЖЕГО ВОЗДУХА”,
• Если установлено “Освежение за счет приточного
воздуха”: Объем наружного воздуха, подаваемого в
помещение, больше объема воздуха, выводящего
наружу. (Этот режим предотвращает распространение
запахов и влаги из кухни и туалета в помещение.)
• Если установлено “Освежение за счет отработанного
воздуха”: Объем воздуха в помещении, удаляемого
наружу, больше
объема наружного воздуха,
подаваемого в помещение.
(Этот режим предотвращает распространение запахов и
бактерий в коридоры.)
Кнопка переключения режима вентиляции
“” (Автоматический) режимДатчик температуры блока
автоматически изменяет режим вентиляции блока:
[Байпас] и [Теплообмен].
“” Режим (теплообмена) ... В этом режиме воздух
проходит через элемент теплообмена для влияния
на вентиляцию [Полный теплообмен].
“” Режим (байпаса).............
В этом режиме воздух
не проходит через элемент теплообмена, и при обходе
влияет на вентиляцию [Байпас].
Индикация метода управления работой:
Когда работа блоков HRV сблокирована с
кондиционерами, то возможен вывод метода управления
работой. Если этот индикатор горит, то управление
ВКЛ/ВЫКЛ блоков HRV нельзя выполнять с пульта
дистанционного управления HRV.
Индикация режима ожидания работы:
Индикация
показывает работу предварительного
охлаждения/обогрева. Блок находится в состоянии
остановки, и начнет работать после выполнения
предварительного охлаждения/обогрева.
Предварительное охлаждение/обогрев означает, что
работа блоков HRV задерживается во время операции
запуска сблокированных кондиционеров, например,
перед временем работы учреждения. В течение этого
периода нагрузка охлаждения или обогрева снижается,
чтобы в течение короткого времени
температура в
помещении достигла заданной температуры.
Индикация централизованного управления:
Эта индикация может появляться, когда пульт
дистанционного управления кондиционерами или
устройства централизованного управления
подсоединены к блокам HRV.
При этой индикации, управление ВКЛ/ВЫКЛ или по
таймеру с пультов дистанционного управления HRV
может оказаться невозможным.
Индикация очистки воздушного фильтра
При этой индикации “”, необходимо очистить фильтр.
Кнопка
сброса обозначения фильтра
Кнопка проверки
Эта кнопка используется только для обслуживания.
Вобычном режиме эта кнопка не используется.
Работа с помощью таймера
Нажать кнопку “” и выбрать “” или “”.
Каждый раз при нажатии кнопки, вывод изменяется
следующим образом.
Нажать кнопку “” и установить время.
Каждый раз при нажатии “ ”, время увеличивается
на один час.
Каждый раз при нажатии “ ”,
время уменьшается
на один час.
Нажать кнопку “”.
Установка завершена.
Состояние вывода “” или “” изменяется:
смигающего вывода на постоянный вывод.
После завершения установки дисплей показывает
оставшееся время.
Для отмены работы таймера нажать кнопку “” еще раз.
Вывод исчезает.
1
2
BRC301B61
A
A
HRV
TEST
FRESH UP
hr
hr
1
2
3
4
5
6
7
8
9
10
13
11
12
(HC0098)
Пульт дистанционного
управления для HRV
BRC301B61
ПОДАЧА
СВЕЖЕГО
ВОЗДУХА
ПОДАЧА
СВЕЖЕГО
ВОЗДУХА
3
4
A
5
6
7
8
9
10
11
“Отсутствие вывода”
“”
“”
12
13
