• Вентиляция • Вентиляция с рекуперацией тепла
21
• HRV • VAM-FA
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-3 KRP2A51, KRP2A61: Проводной адаптер для доп. элект. оборуд.
Примечания:
Вывод индивидуальных внутренних блоков, подсоединенных к централизованной линии, не может осуществляться
индивидуально.

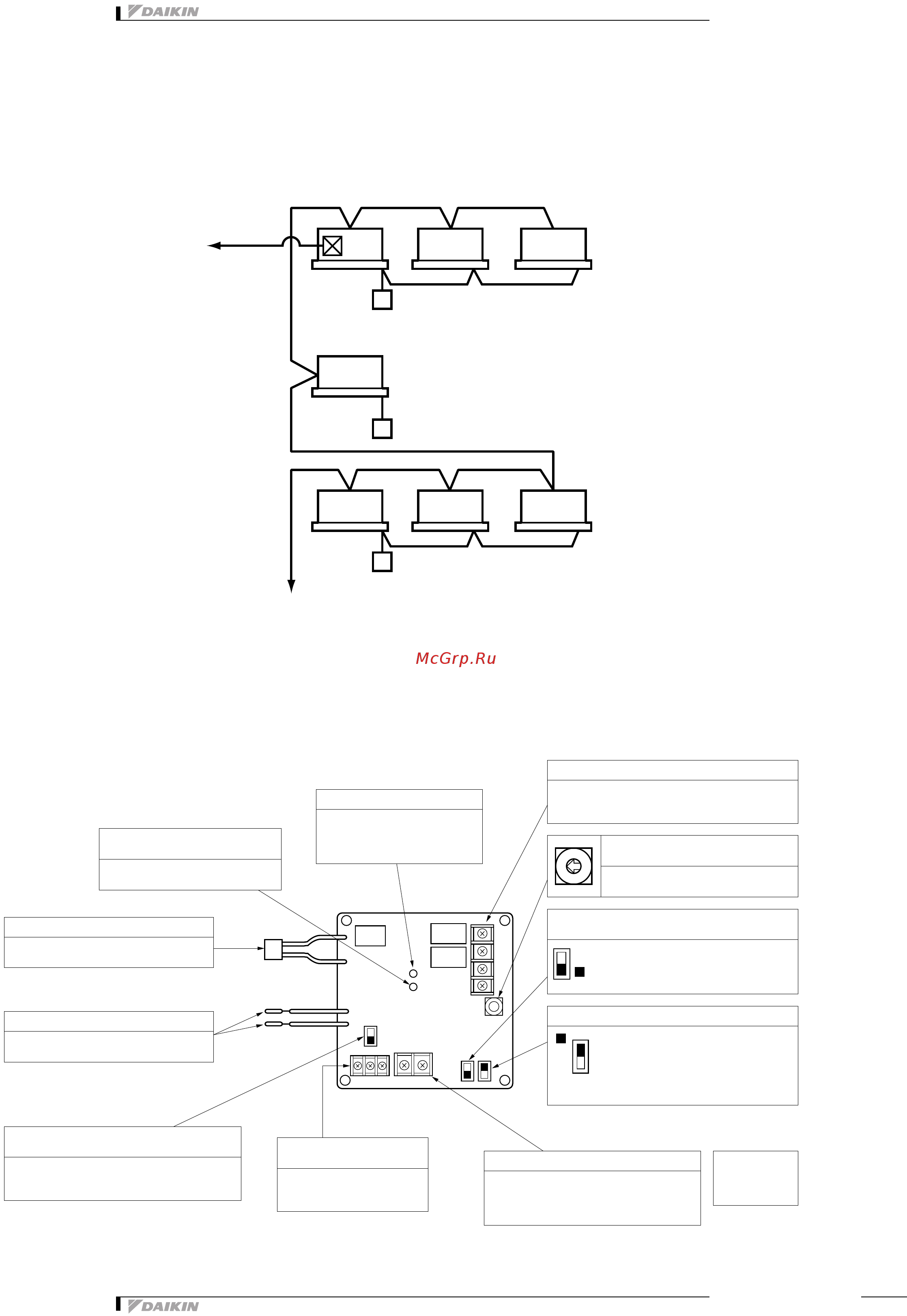

Названия элементов и функций
(HC0117)
К панели вывода главного
компьютера и др.
Внутренний блок
Макс. 16 блоков
Макс. 16 блоков
Макс. 64 группы
Пульт дистанционного
управления
К наружному блоку
W1
W2
W3
W4
SS3
SS3
A
+
A
–
B1 BCB2
I
P
I
Z
Индикатор нормальной работы
микрокомпьютера (HAP: ЗЕЛЕНЫЙ)
Мигает, когда микрокомпьютер работает
нормально.
Индикатор ошибок (H10P: КРАСНЫЙ)
Загорается при возникновении
неисправности в электропроводке или
деталях. Работа с пульта дистанционного
управления запрещается.
(СИД не горит при постоянной работе)
Соединяет индикацию работы и ошибок с удаленным местом
(панель вывода главного компьютера и др.) (Нормальная
работа: W1, W2; неисправность: W3, W4)
Клеммная
коробка вывода (X2M)
Селекторный переключатель режима управления
(RS1) (Заводская установка: 0)
Для выбора режима работы системы с пульта
дистанционного управления.
Переключатель ВКЛ/ВЫКЛ установки температуры (SS2)
(Заводская установка: P)
Переключатель вывода (SS3) (Заводская установка: Z)
Для разрешения установки температуры с пульта
дистанционного управления, установить “Запретить”.
Для установки температуры только с пульта
дистанционного управления, установить “Разрешить”.
Для
вывода всех блоков управления как
унифицированной зоны, установить в “Зону”.
Примечание: Не устанавливайте в
“Индивидуальное управление”.
Это приведет к ошибке системы (H10P мигает.)
Соединитель питания (D1, D2)
(Заводская
установка)
К соединителю питания адаптера (X18A)
на внутреннем блоке
Проводка передачи данных (F1, F2)
К F1 и F2 на клеммной коробке входов
внутреннего блока
Входной переключатель (SS1) (Заводская установка:
НАПРЯЖЕНИЕ)
Установить в соответствии с типом входного сигнала
(напряжение/нулевое напряжение), посылаемого на
клеммную коробку входа пульта дистанционного
управления (X1M).
Клеммная коробка входа пульта
дистанционного управления (X1M)
Соединяет вход управления для
пульта
дистанционного управления
(панель вывода главного компьютера,
таймер, и т.д.).
Входные клеммы установки температуры (A
+
, A
-
)
Установка температуры определяется значением
сопротивления от 0 до 135 Ω.
НИКОГДА не подавать напряжение на эту клемму,
ни при каких обстоятельствах.
Особенности
исполнения проводки
см. в монтажной
схеме (тыльная
поверхность).
