• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
50
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-7 DCS302BC51: Централизованное управление
РАБОТА

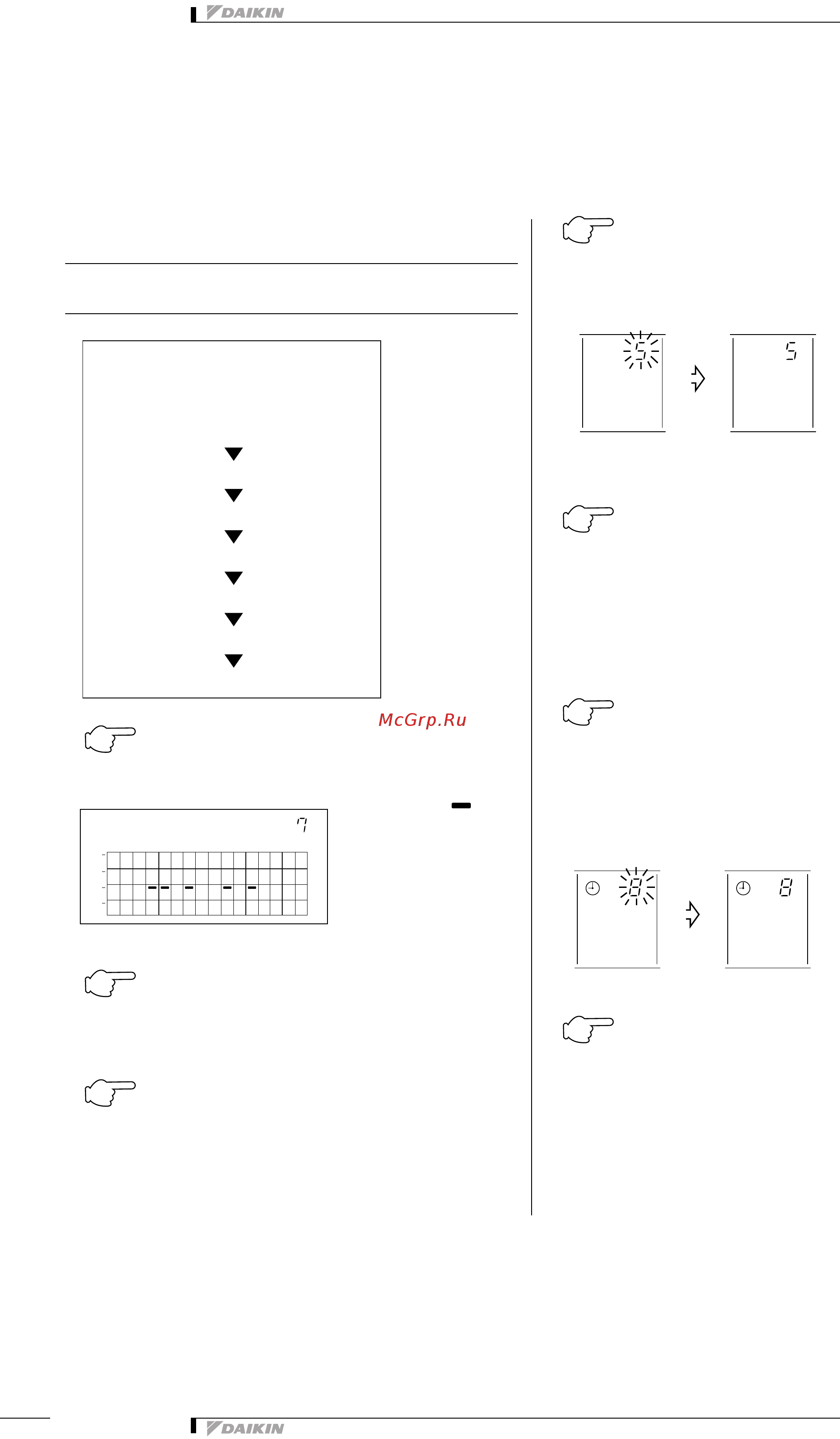

ЗОНАЛЬНАЯ РАБОТА (Рис.4)
Нажать КНОПКУ ПЕРЕКЛЮЧЕНИЯ ЗОНА/ГРУППА
для задания вывода зонирования.
Нажать КНОПКУ ВПЕРЕД/НАЗАД для выбора
№зоны. Удерживание кнопки в нажатом состоянии
позволяет быстро перемещать вывод.
Нажать КНОПКУ РЕЖИМА УПРАВЛЕНИЯ для
задания необходимого № кода. (См. Рис. 115.)
После изменения вывод мигает.
Установка невозможна при использовании станции
обработки данных или параллельного интерфейса.
Нажать КНОПКУ ВКЛ ТАЙМЕРА.
Нажимать КНОПКУ ВКЛ ТАЙМЕРА в течение 10 секунд
после вывода № кода. Вывод перестает мигать и горит
непрерывно.
(только вместе с программируемым таймером)
Для выбора нужного № времени нажать КНОПКУ
№ ВРЕМЕНИ. При изменении установки вывод мигает.
Если Вы не желаете запрограммировать до “–”.
Проверить № времени
по программируемому таймеру.
Если программируемый таймер не запрограммирован,
установить программу в соответствии с инструкциями
по установке программируемого таймера.
Нажать КНОПКУ ВКЛ ТАЙМЕРА для окончания
задания № времени. Вывод перестает мигать, и горит
непрерывно.
Нажимать КНОПКУ ВКЛ ТАЙМЕРА в течение 10 секунд
после вывода № времени.
Не менее чем через 10 секунд вывод возвращается
в свое
первоначальное состояние.
Для задания нужного режима нажать КНОПКУ
ВЫБОРА РАБОЧЕГО РЕЖИМА. Если Вы не
желаете выполнять унифицированную установку
для зоны, установите ее в “- -”. (Более подробное
описание см. на стр. 120.)
Последовательность
действий для зональной
работы
Задать нужную зону.
Установить режим управления.
Установить № времени.
Установить режим работы.
Установить температуру.
Начать работу.
Остановка.
Загорается
“”
набора групп в
выводимой зоне.
1
1
2
3
4
00 01 02 03 04 05 06 07 08 09 10 1112 13 14 15
МОНИТОР
ЗОНА
2
3
Не менее чем через
10 секунд вывод
возвращается в свое
первоначальное
состояние.
(HC0163)
4
КОД
№
КОД
№
5
6
№№
7
