• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
78

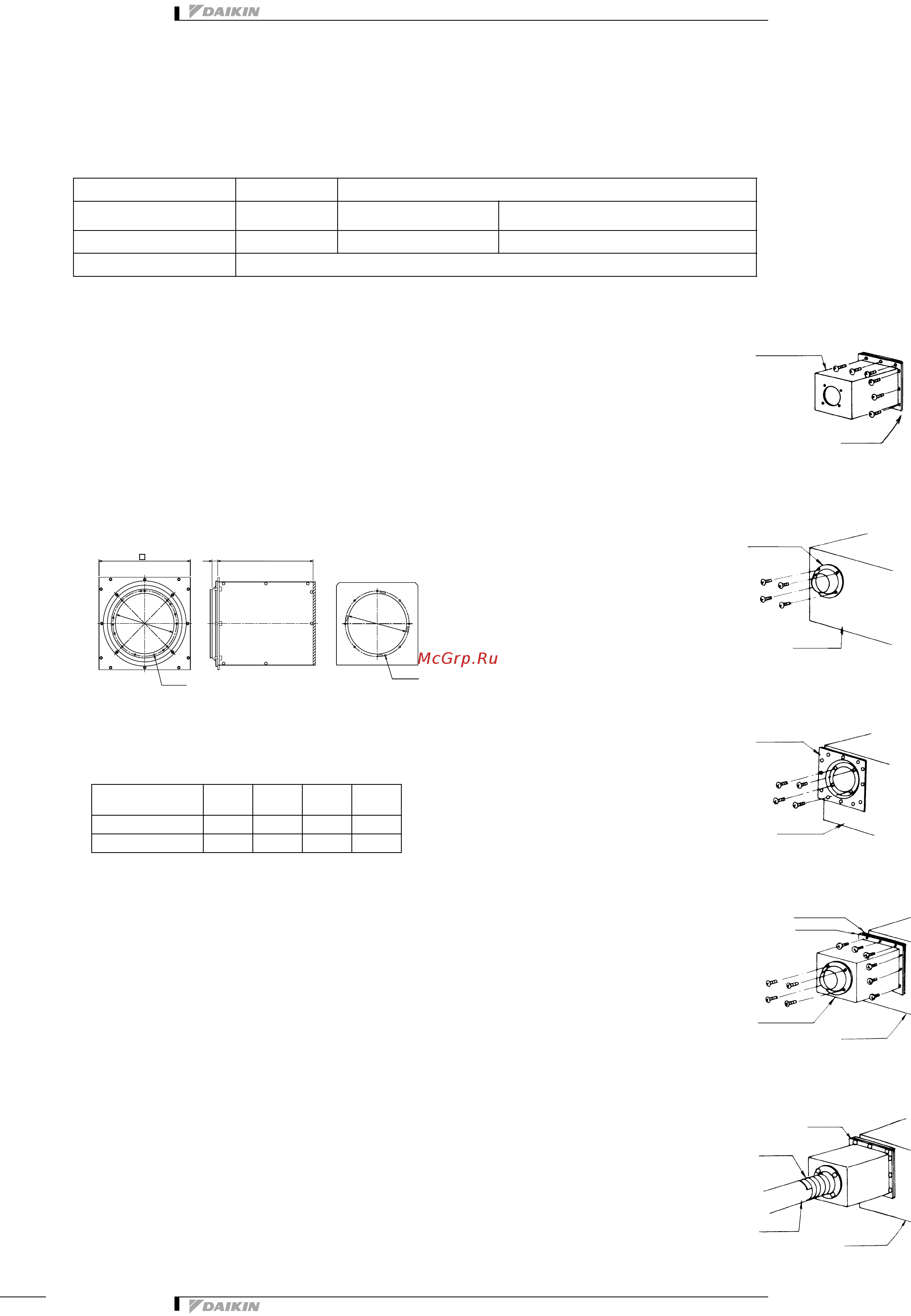

7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-11 KDDM24A50, KDDM24A100: Глушитель
Применение и характеристики
• Глушитель эффективно снижает шум блоков HRV.
• Расход воздуха должен быть меньше 600 м
3
/час для
модели KDDM24A50 и меньше 1000 м
3
/час для модели
KDDM24A100.
Предостережение
Глушитель не может использоваться на другой модели.
Перед установкой проверьте соответствие модели.
Размеры
KDDM24A50
KDDM24A100
Таблица размеров (ед-ца: мм)
Процедура установки
1. Снять с глушителя фланец.
2. Снять муфту впускного
воздуховода на корпусе
блоков HRV.
3. С помощью комплектных
винтов установить фланец
на блоки HRV.
4. Установить глушитель на
фланец. Затем установить
муфту воздуховода.
5. Вставить воздуховод в
муфту и обмотать серийно
выпускаемой алюминиевой
лентой или др., для
предотвращения утечки
воздуха.
№ детали: KDDM24A50 KDDM24A100
Применимая модель VAM500FA VAM650FA
VAM800FA, VAM1000FA,
VAM1500FA, VAM2000FA
Номинальный диаметр
φ 200 мм φ 200 мм φ 250 мм
Эффект подавления
Около 6 дБ
Наименование
детали
ABCD
KDDM24A50 320 340 206 210
KDDM24A100 380 480 250 260
19
A
B
φ
C
φ
D
(HC0245)
φ
6 отв.
Отв. M4
Корпус глушителя
Фланец
(HC0212)
Муфта
воздуховода
Блоки HRV
(HC0213)
Впускное
отверстие
воздуха в
помещении
Фланец
(HC0214)
Блоки HRV
Фланец
Блоки HRV
(HC0215)
Глушитель
Муфта
воздуховода
Алюминиевая
лента
Блоки HRV
(HC0216)
Глушитель
Воздуховод
