• Вентиляция • Вентиляция с рекуперацией тепла
109
• HRV • VAM-FA

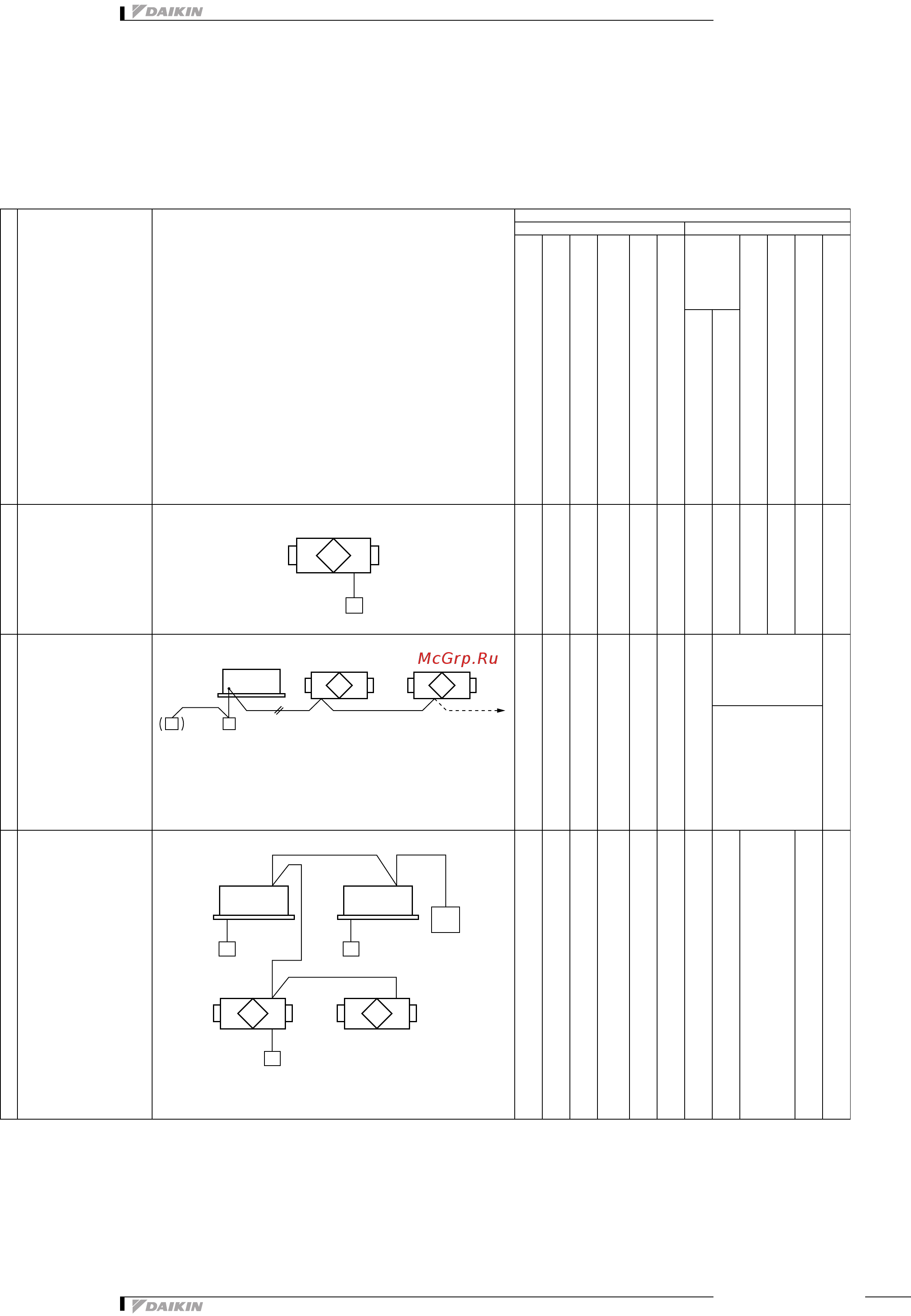

9 Система управления
9-1 Введение в систему управления
Системы управления, представленные здесь, предназначены для адаптации высокоскоростной и высокопроизводительной
системы передачи данных (DIII-NET) к блоку HRV, таким же образом, что и для систем VRV и серии SkyAir,
Описание системы
1. Пульт дистанционного управления блоком HRV может быть подсоединен как 2-й пульт дистанционного управления.
Кроме регулирования расхода воздуха, имеется выбор режима вентиляции и режим подачи свежего воздуха.
1. В случае установки только пульта дистанционного
управления внутренним блоком, для установки функции
выше требуется начальная установка. Однако в случае
установки как пульта дистанционного управления
внутренним блоком
, так и пульта дистанционного
управления блоком HRV, начальная установка не
требуется.
Система управления
Назначение иобласть
применения
Описание системы
Система управления
Пульт управления Функция
Централизованный пульт дистанционного управления
Унифицированный пульт Вкл/Выкл
Программируемый таймер
Пульт дистанционного управления для блока HRV
Пульт дистанционного управления для внутреннего блока
Работа/Остановка
Переключение
режима
вентиляции
Переключение расхода воздуха (Высокий/Низкий)
Переключение режима расхода воздуха
(нормальный режим/режим подачи свежего воздуха)
Предварительное охлаждение/обогрев
Вывод неисправности
Автомат.
Ручн.
Независимая работа
• Основной метод
эксплуатации блока
HRV (Работа только с
пульта дистанционного
управления для блока
HRV)
Сблокированная работа
• Сблокированная работа
с внутренним блоком с
пульта дистанционного
управления внутренним
блоком
• Блок HRV может также
работать независимо
спомощью пульта
дистанционного
управления внутренним
блоком, даже если
внутренний блок не
работает. Блок HRV
нельзя эксплуатировать
независимо, когда
воздуховод подсоединен
непосредственно
к внутреннему блоку.)
*1
Требуется начальная
установка
*2
Централизованное управление
[Унифицированный
пульт Вкл/Выкл]
• Можно управлять максимум
16 группами в режиме
“Вкл/Выкл” с одного
унифицированного пульта
Вкл./Выкл. (Примечание)
На одной системе можно
установить 4
унифицированных пульта
ВКЛ./ВЫКЛ.
[Программируемый
таймер]
• Один программируемый
таймер может выполнять
управление блоками в
еженедельном режиме в
количестве до 128 блоков
[Централизованный
пульт дистанционного
управления]
• С помощью одного
централизованного
пульта дистанционного
управления можно
индивидуально управлять
группами блоками в
количестве до 64 групп.
(Только когда используется пульт дистанционного
управления блоком HRV)
(Когда не используется пульт дистанционного управления
блоком HRV, требуется начальная установка)
(HC0018)
Блок HRV
Пульт дистанционного управления
Пульт
дистанционного
управления
блоком HRV
Пульт
дистанционного
управления для
внутреннего
блока
Максимальное количество блоков:
16 блоков
Блок HRVВнутренний блок
Пульт дистанционного
управления
внутренним блоком
Пульт дистанционного управления внутренним блоком
• Централизованный пульт дистанционного
управления
• Программируемый таймер
• Многофункциональный
централизованный пульт управления
Внутренний блокВнутренний блок
Блок HRV Блок HRV
Пульт дистанционного управления
блоком HRV
Максимальное количество групп:
64 блоков
