Daikin VAM800FA [83/149] Технические характеристики продукта
![Daikin VAM2000FA [83/149] Технические характеристики продукта](/views2/1718964/page83/bg53.png)
• Вентиляция • Вентиляция с рекуперацией тепла
81
• HRV • VAM-FA
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-15 BRP4A50: Комплект управления нагревателем
Рабочий диапазон HRV равен “от –10 °C до 50 °CDB 80 % отн. влажн. и ниже.”
При эксплуатации блоков HRV при температуре наружного воздуха –10 °C и ниже, пользуйтесь подогревателем (местная поставка) для
подогрева наружного воздуха.
Этот комплект требуется для управления задержкой ВКЛ/ВЫКЛ, когда используется подогреватель. (Требуется начальная установка.)
Предостережения
• Для электронагревателя, защитных устройств, а также при выборе места установки необходимо выполнять требования
стандартов и норм каждой страны.
• Для электронагревателя необходимо использовать огнестойкий воздуховод duct. В целях безопасности расстояние между
электронагревателем и блоком HRV должно быть не менее 2 м.
• Для блоков HRV и электронагревателя необходимо использовать разные источники электропитания; на каждом источнике
установить автоматический выключатель.
Формула мощности электронагревателя
Мощность обогрева P (кВт) = 0,29 × Расход воздуха × Темп./860
Для VAM500FJVE, когда расход воздуха = 500 м
3
/час (очень высокий) и подогревателя, такого, что температура наружного
воздуха повышается от –20 °C до –10 °C (Темп. = 10 град.)
P = (0,29 × 500 × 10)/860 = 1,68 (кВт)
Проверить небольшое повышение температуры.
Для нагревателя 2 кВт, при 300 м
3
/час
T = (860 × P)/(0,29 × Расход воздуха)
= (860 × 2)/(0,29 × 300) = 19,7 град.
Поэтому – 20 + 19,7 = –0,3 °C
Предостережения при начальной установке.
• Проверить, чтобы начальная установка пульта дистанционного управления HRV была следующая:
(для задержки ВКЛ/ВЫКЛ)
• Условия работы нагревателя
Нагреватель начинает работать, когда определяется режим Обогрева.
(Определяется по сигналу VRV режима обогрева или сигналу HRV термостата.)

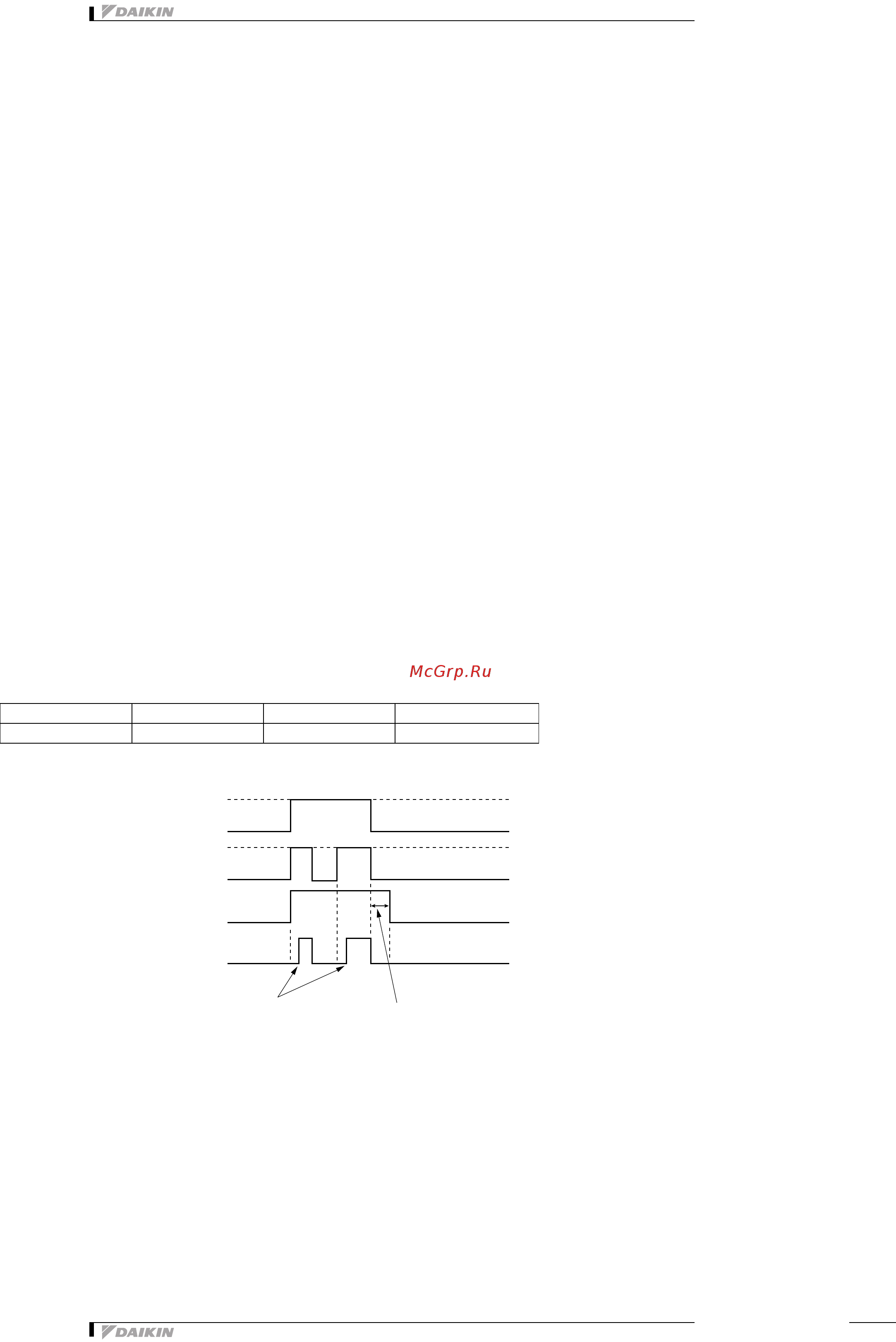

• Задержка ВКЛ/ВЫКЛ
Нагреватель
начинает работать через 10 секунд после начала работы HRV.
Вентилятор прекращает работу через 3 минуты после того, как HRV прекращает работать.
Режим установки № переключ. устан. Положение установки
Установка обогрева 19 8 03 или 04
(HC0097)
Система HRV
ВЕНТИЛЯТОР
EH
Задержка 10 сек Задержка ВЕНТИЛЯТОРА 3 мин.
ВКЛ
ВЫКЛ
ВЫКЛ
вкл
ВЫКЛ
обогрев
охлаждение
вкл
