• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
56
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-7 DCS302BC51: Централизованное управление

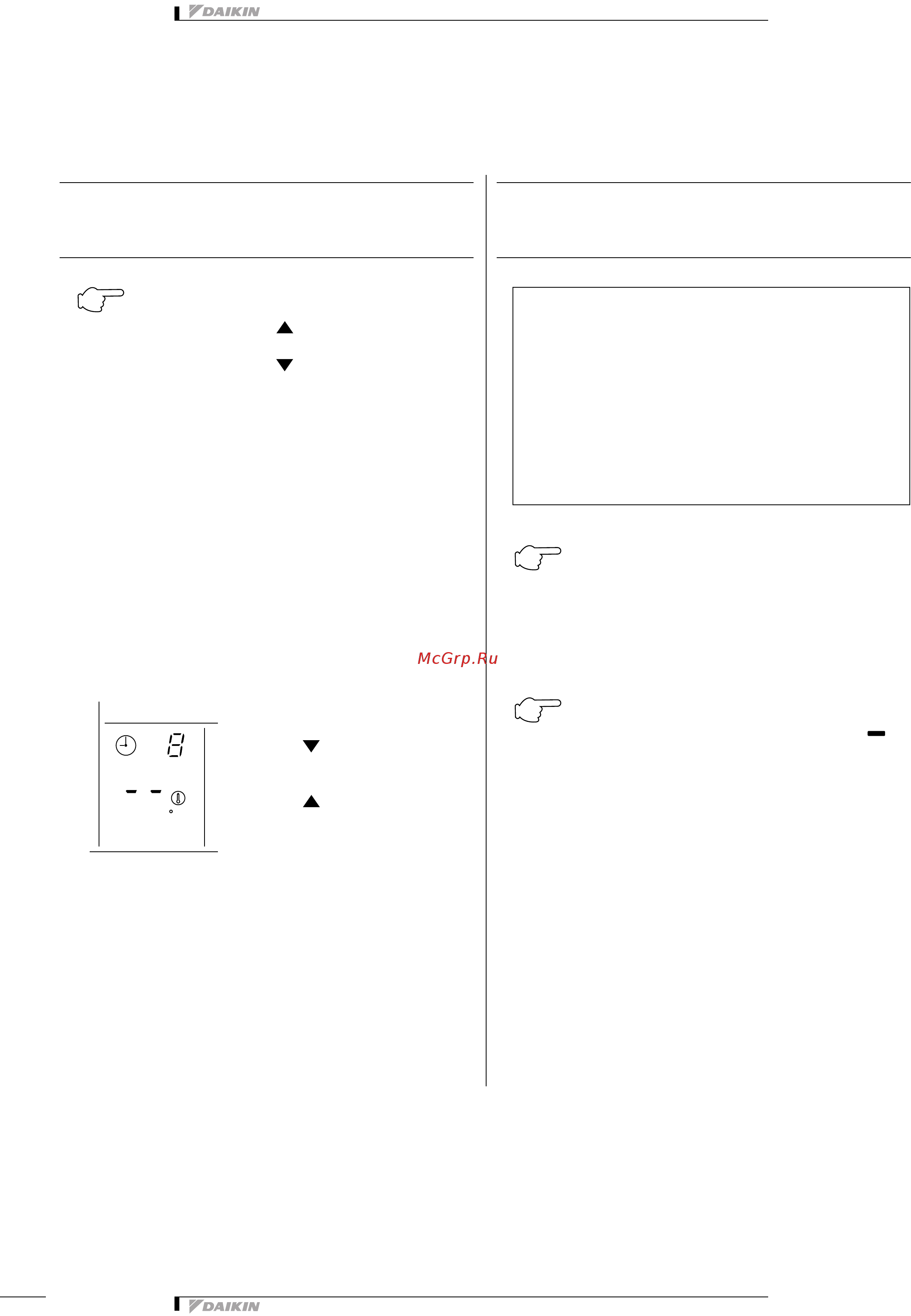

УСТАНОВКА ТЕМПЕРАТУРЫ
(Рис. 6)
Нажать КНОПКУ УСТАНОВКИ ТЕМПЕРАТУРЫ.
Каждый раз при нажатии “” температура
увеличивается на 1°C.
Каждый раз при нажатии “” температура
увеличивается на 1°C.
Если Вы не желаете выполнять унифицированную
установку для зоны, установите ее в “– –”.
ПРИМЕЧАНИЯ:
• Установленная температура относится к температуре,
относящейся к датчику температуры. (Она может
отличаться от температуры в помещении.)
•
Правильная установленная температура равна 26 – 28 °C
врежиме охлаждения, и 18 – 23 °C в режиме обогрева.
• Установленная температура не выводится в режиме
ВЕНТИЛЯТОРА и в режиме Вентиляции/Очистки.
Установленная температура также не выводится,
если HRV и др. образуют зону без кондиционера.
Если Вы желаете установить температуру в “– –”
(Пример)
В случае, если устанавливаемый
диапазон температур равен – 32 °C
Нажать “”, когда
индикатор
показывает 16 °C. Появляется
вывод “– –”.
Нажать “”, когда индикатор
показывает 32 °C. Появляется
вывод “– –”.
Установить температуру на 1°C выше
верхнего предела, и на 1°C ниже
нижнего предела устанавливаемого диапазона температур.
ГРУППОВОЙ КОНТРОЛЬ
(Рис. 7)
Нажать КНОПКУ ПЕРЕКЛЮЧЕНИЯ ЗОНА/ГРУППА на
индикаторе зонирования, появляется вывод “группы”.
Если при выводе зонирования действия не будут
выполняться в течение одной минуты, то вывод
автоматически возвратится обратно в состояние
вывода “группы”.
Нажать КНОПКУ ВПЕРЕД/НАЗАД для установки
№ группы. Затем в выводимой зоне загорается “”
№ группы, затем на жидкокристаллическом индикаторе
выводится состояние этой группы (групп).
1
C
Использовать функцию группового контроля в каждом
из следующих случаев:
1. Проверить код неисправности. (См. следующую стр.)
2. Проверить группу, требующую очистку воздушного
фильтра и элемента фильтра. (См. стр.124.)
3. Изменить установку главного пульта
дистанционного управления. (См. стр. 123.)
4. Проверить группу(группы), относящуюся к одному
и тому же наружному блоку. Или проверить
конкретную группу (группы) с установкой главного
пульта дистанционного управления. (См. стр. 124.)
5. Проверить условия других индивидуальных групп.
(HC0169)
