Daikin VAM800FA [86/149] Технические характеристики продукта
![Daikin VAM650FA [86/149] Технические характеристики продукта](/views2/1718964/page86/bg56.png)
• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
84
7 Технические характеристики продукта)

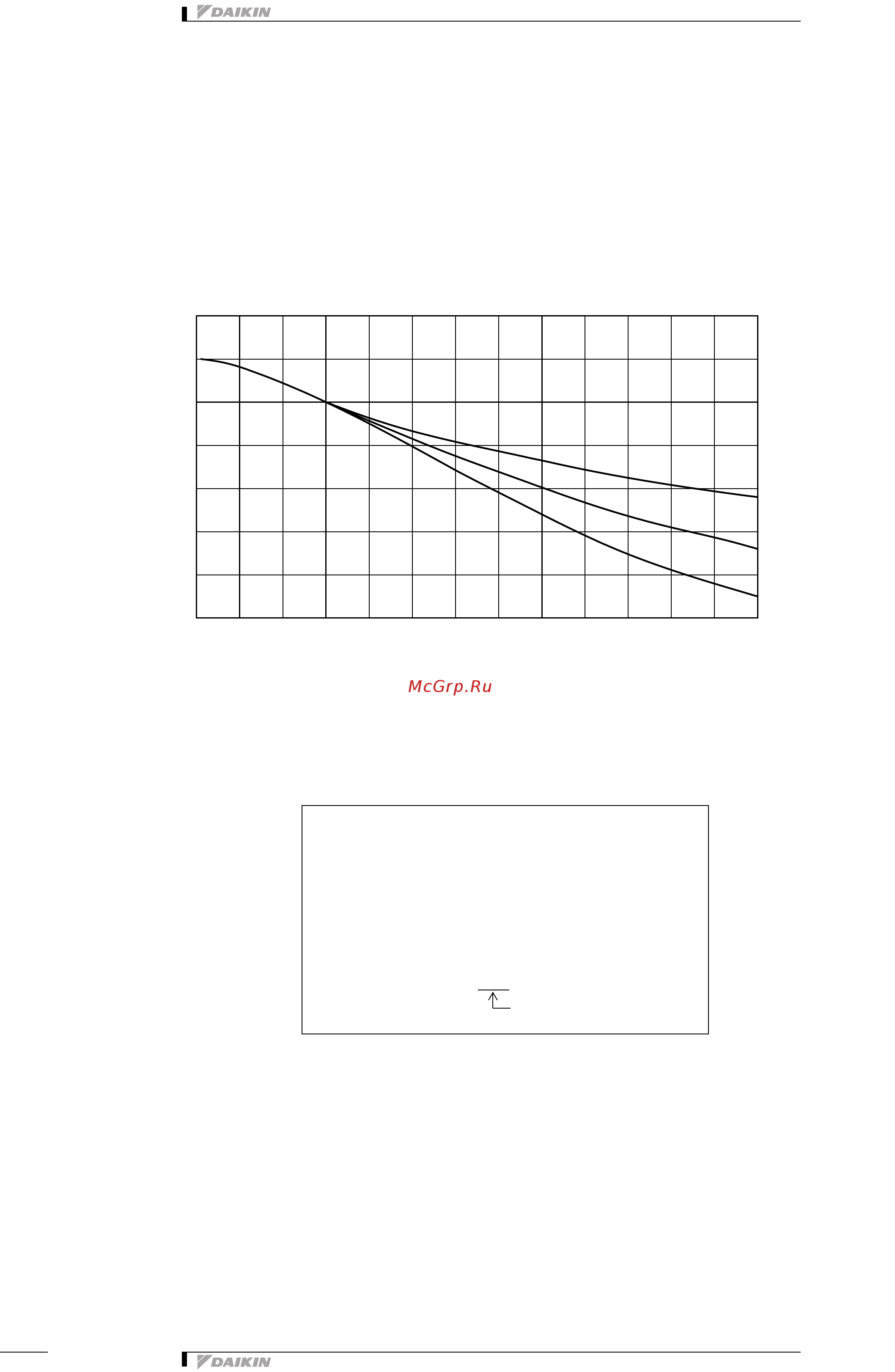

7-4 Коэффициент коррекции эффективности теплообмена
<Пример коррекции>
VAM500 (50 Гц): Высокий расход воздуха 500 м
3
/час
(охлаждение) Эффективность
теплообмена по энтальпии 58 %
Расход приточного и отработанного воздуха для режима
подачи свежего воздуха:
Расход приточного воздуха/расход отработанного
воздуха = 550/500 = 1,1 (Охлаждение) Эффективность
теплообмена по энтальпии из таблицы выше
58 × 0,96 = 55,6 %
Коэффициент коррекции
Эффективность
теплообмена
менее 50 %
70 %
90 %
0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0
1,2
1,1
1
0,9
0,8
0,7
0,6
0,5
Коэффициент коррекции эффективности теплообмена
Расход приточного воздуха/расход отработанного воздуха
4D023764
