• Вентиляция • Вентиляция с рекуперацией тепла
69
• HRV • VAM-FA
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-9 DST301B61: Программируемый таймер

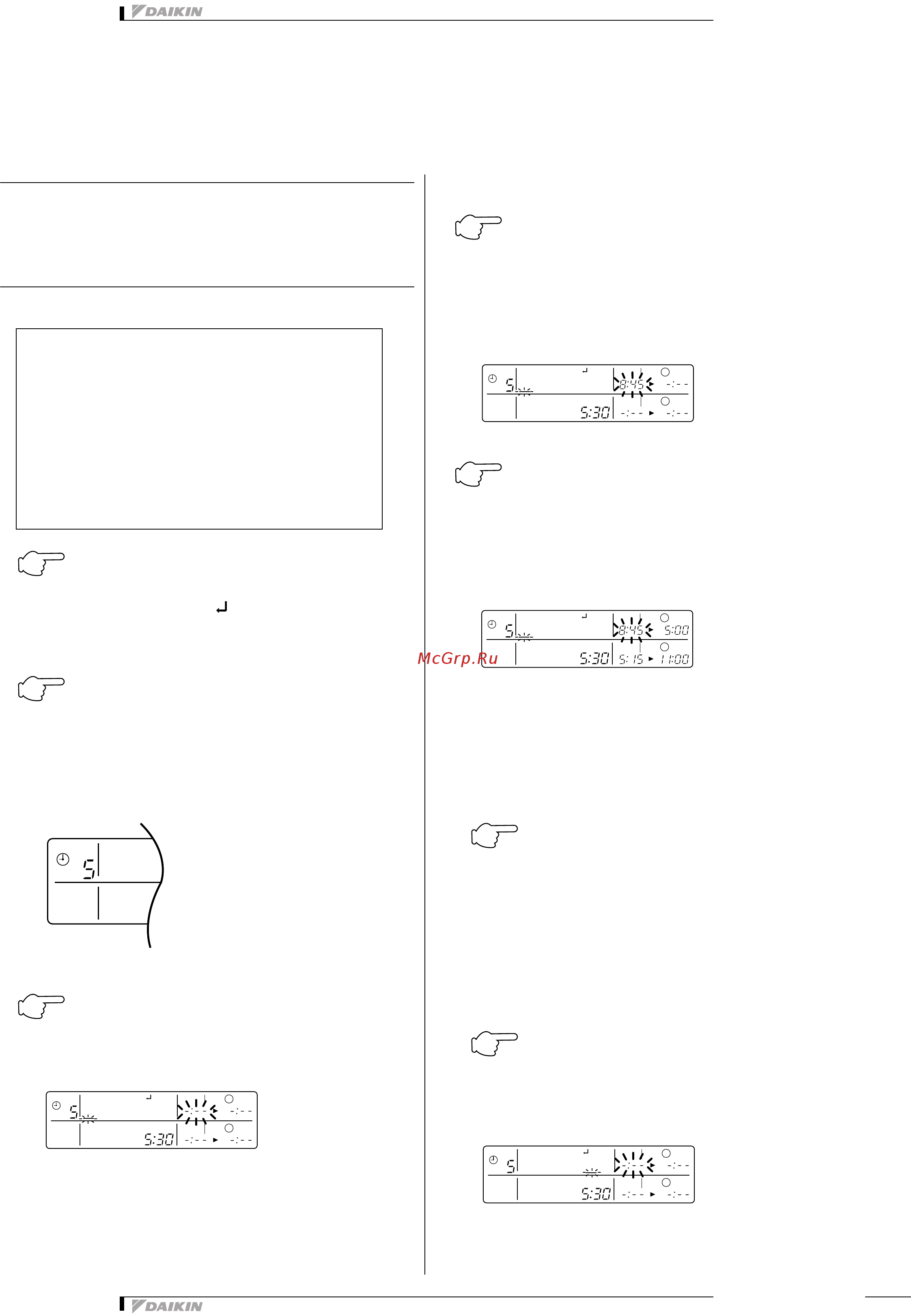

УСТАНОВКА №
ЗАПРОГРАММИРОВАННОГО
ВРЕМЕНИ (Рис.4)
Нажать КНОПКУ ПРОГРАММИРОВАНИЯ ПУСКА.
Можно начинать программирование.
Появляется вывод “ПУСК ПРОГРАММЫ”, мигает
вывод дней недели.
Нажать КНОПКУ № ВРЕМЕНИ и выбрать
нужный номер.
Примечание:
Если не используется вместе с централизованным пультом
дистанционного управления, № ВРЕМЕНИ не выводится и
не выбирается.
Выбрать № ВРЕМЕНИ 5.
Нажать КНОПКУ ВЫБОРА ДНЕЙ НЕДЕЛИ и
установить нужный день недели
. Каждый раз
при нажатии кнопки мигающий день недели
сдвигается вправо.
(1) Установка запрограммированного времени
Установить запрограммированное время
системы 1 с помощью КНОПКИ УСТАНОВКИ
ЧАСА/МИНУТЫ. Каждый раз при нажатии КНОПКИ
УСТАНОВКИ ЧАСА/МИНУТЫ, значение минуты
или часа последовательно увеличивается.
При постоянном нажатии кнопки, значение
увеличивается непрерывно.
Нажать КНОПКУ ВКЛ ТАЙМЕРА и установить
запрограммированное время пуска системы 1.
Каждый раз при нажатии кнопки мигает следующий
устанавливаемый участок.
Примечание:
Установить другое
запрограммированное время таким
же образом.
(2) Установить следующий день недели.
Установить день недели на вторник и скопировать
программу предыдущего дня (понедельник). Таким же
образом последовательно установить день недели от
среды до пятницы.
Нажать КНОПКУ ВЫБОРА ДНЕЙ НЕДЕЛИ и
установить следующий день недели. Нажать КНОПКУ
КОПИРОВАНИЯ ПРОГРАММЫ ПРЕДЫДУЩЕГО ДНЯ
Устанавливается такая же программа, что и для
предыдущего дня недели.
Примечание:
При копировании
содержания предыдущего дня повторить
шаги 3–5, приведенные выше.
3)Установка выходных дней
Нажать КНОПКУ ВЫБОРА ДНЕЙ НЕДЕЛИ и
установить один или несколько дней недели. Нажать
КНОПКУ УСТАНОВКИ ВЫХОДНЫХ ДНЕЙ, над днем
недели выводится “ВЫКЛ”. При повторном нажатии
вывод возвращается в первоначальное состояние.
(Пример)
Время № 5 (программируется только вместе с
централизованным пультом дистанционного
управления
)
с понедельника до пятницы:
Работа с 8:45 a.m. до 5:00 p.m.
Работа с 5:15 a.m. до 11:00 p.m.
Суббота и воскресенье:
Установка остановки на целый день (для
выходных дней) по запрограммированному
времени.
Установить
понедельник.
1
2
NO.
CLOCK
MON
TUE
WED
123
3
NO.
CLOCK
MON
TUE
WED
THU
FRI
SAT
SUN
PROGRAM START ON OFF
PM
12345 67
FRI
5
SET1
SET2
ON OFF
Установить
запрограммиров
анное время
пуска системы
1 на 8:45 a.m.
Установить
субботу и
воскресенье
вкачестве
выходных дней.
(HC0185)
4
NO.
CLOCK
AM
MON
TUE
WED
THU
FRI
SAT
SUN
PROGRAM START ON OFF
PM
12345 67
FRI
5
SET1
SET2
ON OFF
5
NO.
CLOCK
AM
MON
TUE
WED
THU
FRI
SAT
SUN
PROGRAM START ON OFF
PM
12345 67
FRI
5
PM
SET1
PM
SET2
ON OFF
PM
6
7
NO.
CLOCK
MON
TUE
WED
THU
FRI
SAT
SUN
PROGRAM START ON OFF
PM
12345 67
FRI
5
SET1
SET2
ON OFF
