Daikin VAM800FA [19/149] Технические характеристики продукта
![Daikin VAM2000FA [19/149] Технические характеристики продукта](/views2/1718964/page19/bg13.png)
• Вентиляция • Вентиляция с рекуперацией тепла
17
• HRV • VAM-FA
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-1 BRC301B61: Пульт дистанционного управления

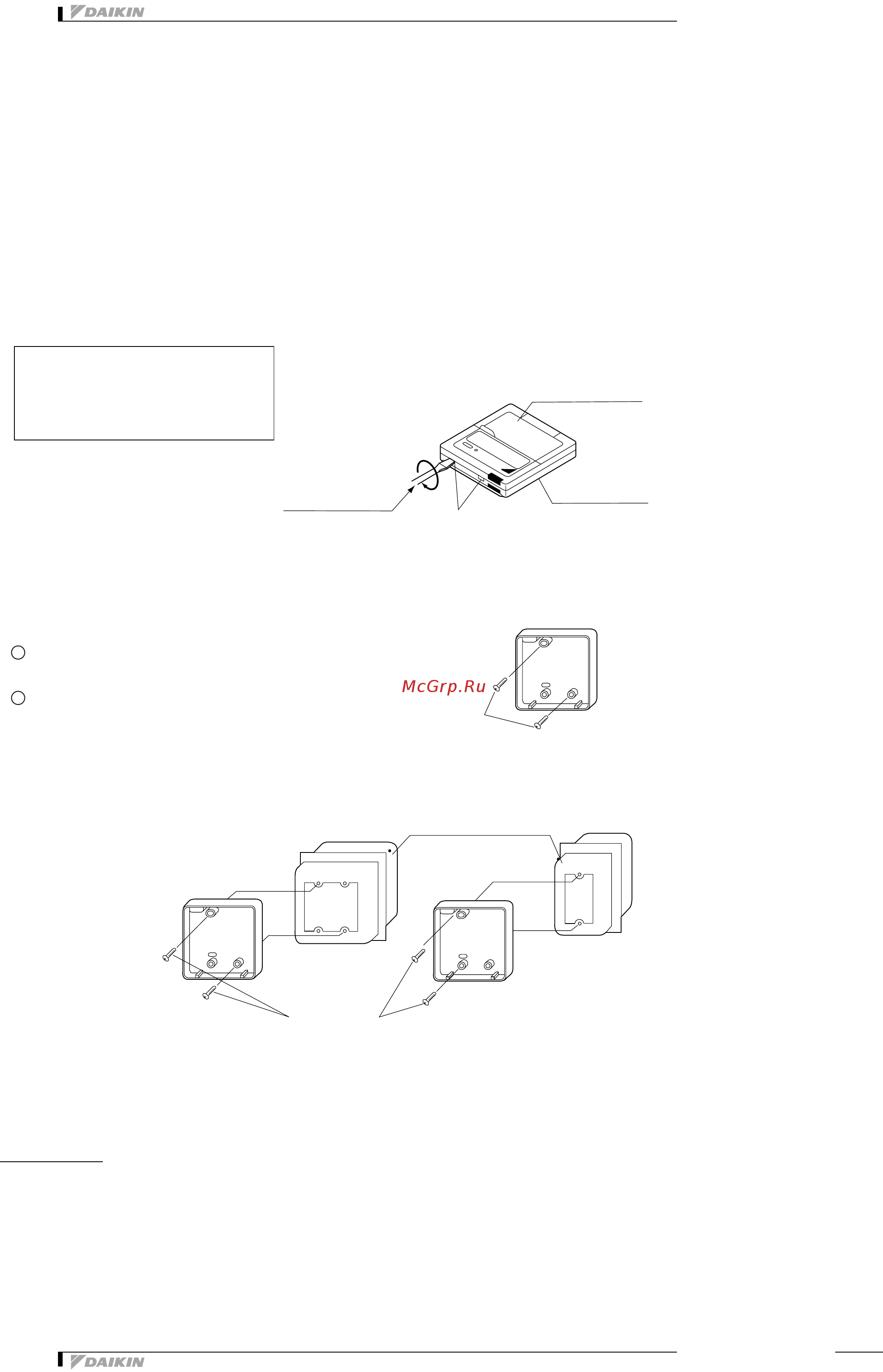

7-3-1-1 Инструкции по монтажу пульта дистанционного управления
1. Снять верхнюю часть пульта дистанционного
управления.
Вставить отвертку в пазы нижней части пульта
дистанционного управления (2 места) и снять
верхнюю часть пульта.
2. Закрепить пульт дистанционного
управления.
При открытом монтаже, закрепить
шурупами из комплекта (2).
При скрытом монтаже, закрепить
крепежными винтами из комплекта (2).
Для клеммной коробки местной поставки использовать дополнительные аксессуары KJB111A или KJB211A.
ПРИМЕЧАНИЕ
Монтажная поверхность должна быть максимально плоской. Будьте внимательны, чтобы не деформировать форму
нижней части пульта дистанционного управления из-за перезатяжки крепежных винтов.
(HC0111)
2P034150
PCB находится в верхней части
пульта дистанционного управления,
Будьте внимательны, чтобы не
повредить плату отверткой.
Верхняя часть пульта
дистанционного управления
Отвертка
Нижняя часть пульта
дистанционного управления
Для снятия вставить отвертку
ислегка повернуть.
1
2
Шурупы
(φ 3,5 x 16)
Крепежные
винты
(M4 x 16)
Клеммная коробка
(Детали местной поставки)
