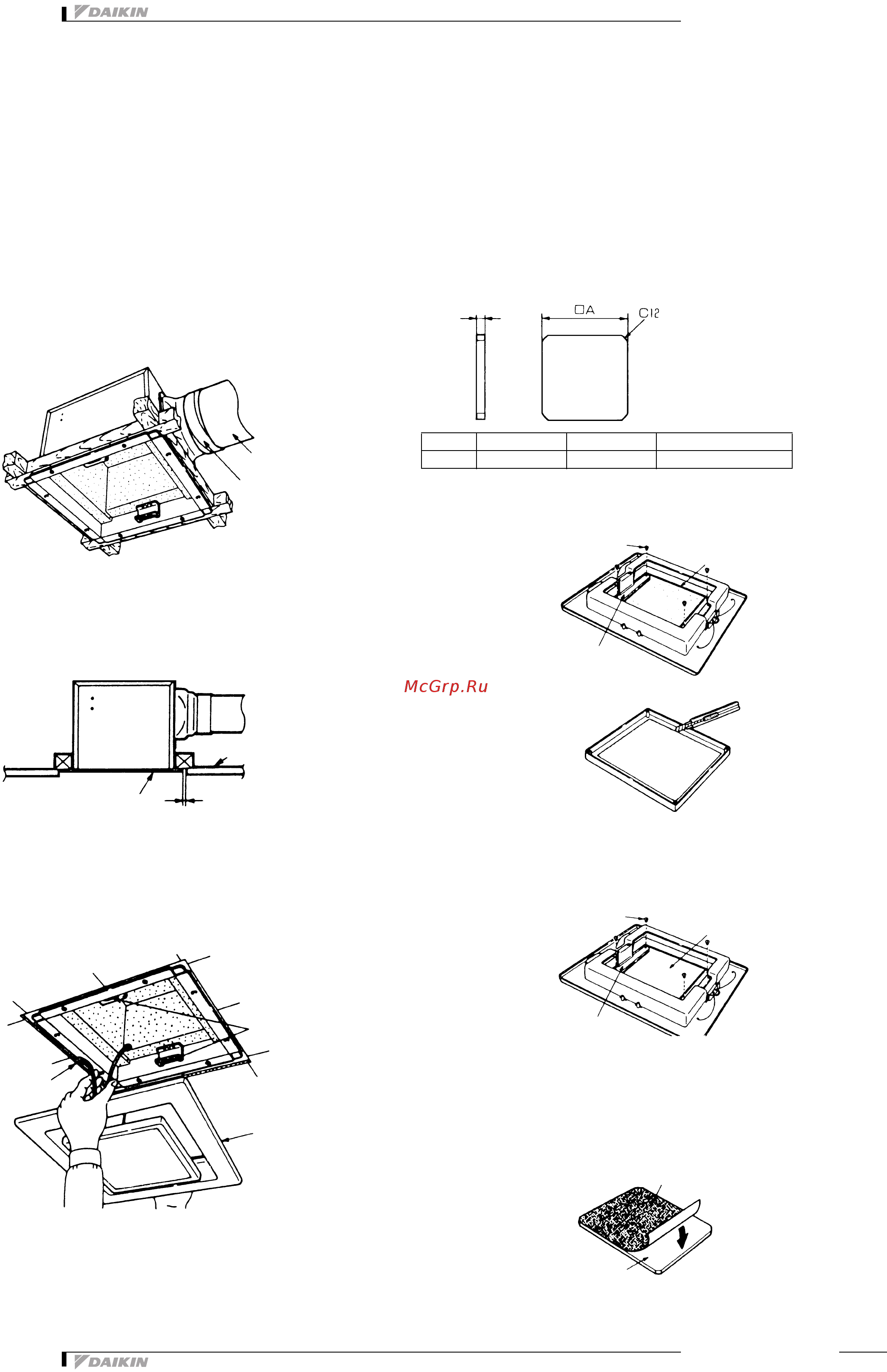

7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-10 K-DGL100A, K-DGL150A, K-DGL200A, K-DGL250A: Воздухозаборная/воздухораспределительная решетка
Общие работы
Подсоединение воздуховода и установка
потолочной панели
1. Вставить воздуховод в адаптер и закрепить их,
обернув лентой вокруг соединения.
(Подвесить воздуховод к потолку, чтобы не было
нагрузок на корпус.)
2. Поставить потолочную панель, предусмотрев зазор
2 - 5 мм между фланцем и панелью.
(При отсутствии зазора техническое обслуживание
нельзя будет выполнять.)
Установка панели
Сжать пружину панели и установить ее в прорезь
держателя панели для того, чтобы закрепить ее.
Установка потолочного материала
и наклеивание обоев
Для установки потолочных материалов
1. Отрезать потолочный материал до следующих размеров.
• Не используйте в качестве потолочного материала
тяжелый (свыше 0,7 кг) или хрупкий материал.
2. Отвинтить четыре винта и снять верхнюю панель.
3. Отрезать панель по канавке.
4. Положить отрезанный потолочный материал и
собрать панель.
(Если толщина потолочного материала не более
12 мм, закрепить комплектное уплотнение к
тыльной
стороне держателя панели.)
Для наклеивания обоев
1. Подготовить кусок фанеры такого же размера,
что и потолочный материал.
2. Наклеить обои на фанеру.
(Толщина после наклеивания обоев не должна
быть больше 12 мм.)
Воздуховод
Лента
(HC0203)
Потолочная панель
Фланец
(HC0204)
2 - 5 мм
зазор
Прорезь
Пружина
(HC0205)
Панель
K-DGL100A K-DGL150A K-DGL200A, 250A
A 157 197 267
12 мм (макс.)
(HC0206)
Выпрямляющая
пластина
Винт
(HC0207)
Держатель
панели
(HC0208)
Потолочный
материал
Винт
(HC0209)
Держатель
панели
Обои
Фанера
(HC0210)
