• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
54
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-7 DCS302BC51: Централизованное управление
Управление ВКЛ/ВЫКЛ с пульта дистанционного управления возможно
(HC0167)
- - - - -
⎫
⎪
⎬
⎪
⎭
OFFON
PMAM
SET1
OFFON
PMPM
SET2
OFFON
PMAM
SET1
OFFON
SET2
OFFON
PMAM
SET1
OFFON
PM
SET2
OFFON
PMPM
SET2
OFFON
PMAM
SET1
- - - -
- - -
- - - - -
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
- - - - - - - - -
- - - - - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
Централизованное
управление
Пульт дистанционного
управления
Централизованное
управление
Работа,
управляемая т
аймером
Запрограммировано для
начала работы в 08:45
Запрограммировано для
остановки в 5:00
Пульт дистанционного
управления
Централизованное
управление
Пульт дистанционного
управления
Централизованное
управление
Централизованное
управление
Пульт дистанционного
управления
Пульт дистанционного
управления
Остановка
Остановка Остановка
Остановка Остановка
Работа
Работа
Запрограммировано
для начала работы в 05:20
Таймер останавливается,
даже если Вы забыли
выключить блок.
Работа,
управляемая таймер
ом
С пульта дистанционного
управления
возможна только остановка.
Индивидуальная работа, когда блок остановлен.
Таймер останавливается. Устройство принудительного
отключения останавливается.
Запрограммировано для
остановки в 10:00
С пульта дистанционного управления возможна только остановка.
Работа,
управляемая
таймером
Запрограммировано
для начала работы в 08:45
Таймер
останавливается.
Запрограммировано для
остановки в 07:00

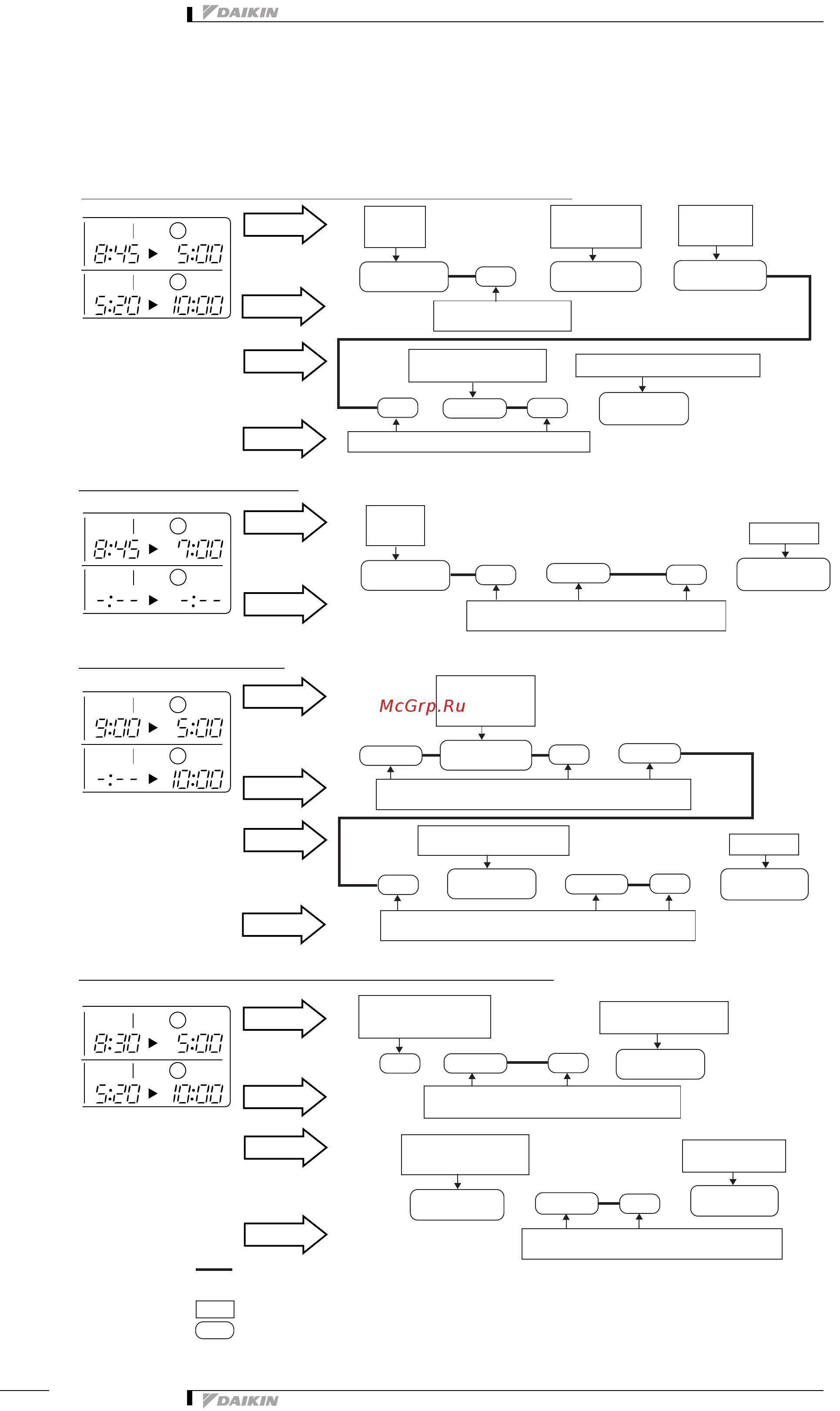

Работа/остановка возможны с пульта дистанционного управления в течение
запрограммированного периода работы таймера.
Работа начинается без отказа в
момент, запрограммированный
по
таймеру.
Работа Остановка Работа
Запрограммировано
для начала работы в 09:00
Работа/остановка возможны с пульта дистанционного управления в любое время независимо от
запрограммированного периода работы таймера.
Временно останавливается в момент остановки,
запрограммированной по таймеру.
Остановка
ОстановкаРабота
Запрограммировано для
остановки в 5:00
Запрограммировано для
остановки в 10:00
Работа/остановка возможны с пульта дистанционного управления в течение запрограммированного
периода
работы таймера.
Таймер
останавливается.
Централизованное
управление
Централизованное
управление
Пульт дистанционного
управления
Пульт дистанционного
управления
Работа
Работа
Остановка
Остановка
8:30
Запрограммировано для
остановки в 5:00
Запрограммировано для
остановки в 10:00
Останавливается по таймеру
спульта дистанционного
управления.
Работа/остановка возможны с пульта дистанционного управления в течение
запрограммированного периода работы таймера.
Запрограммировано для
начала работы в 08:45
Работа/остановка возможны с
пульта дистанционного управления в течение
запрограммированного периода работы таймера.
Возможность работы таймера с пульта
дистанционного управления в заданные
периоды времени.
Останавливается на период времени,
запрограммированный по таймеру.
Возможность работы таймера с пульта
дистанционного управления в заданные
периоды времени.
Централизованное управление
Индивидуальное управление
Возможность работы таймера с пульта дистанционного управления
Кондиционер РАБОТАЕТ.
Кондиционер останавливается.
Команда с централизованного пульта дистанционного управления.
Команда с пульта дистанционного управления.
