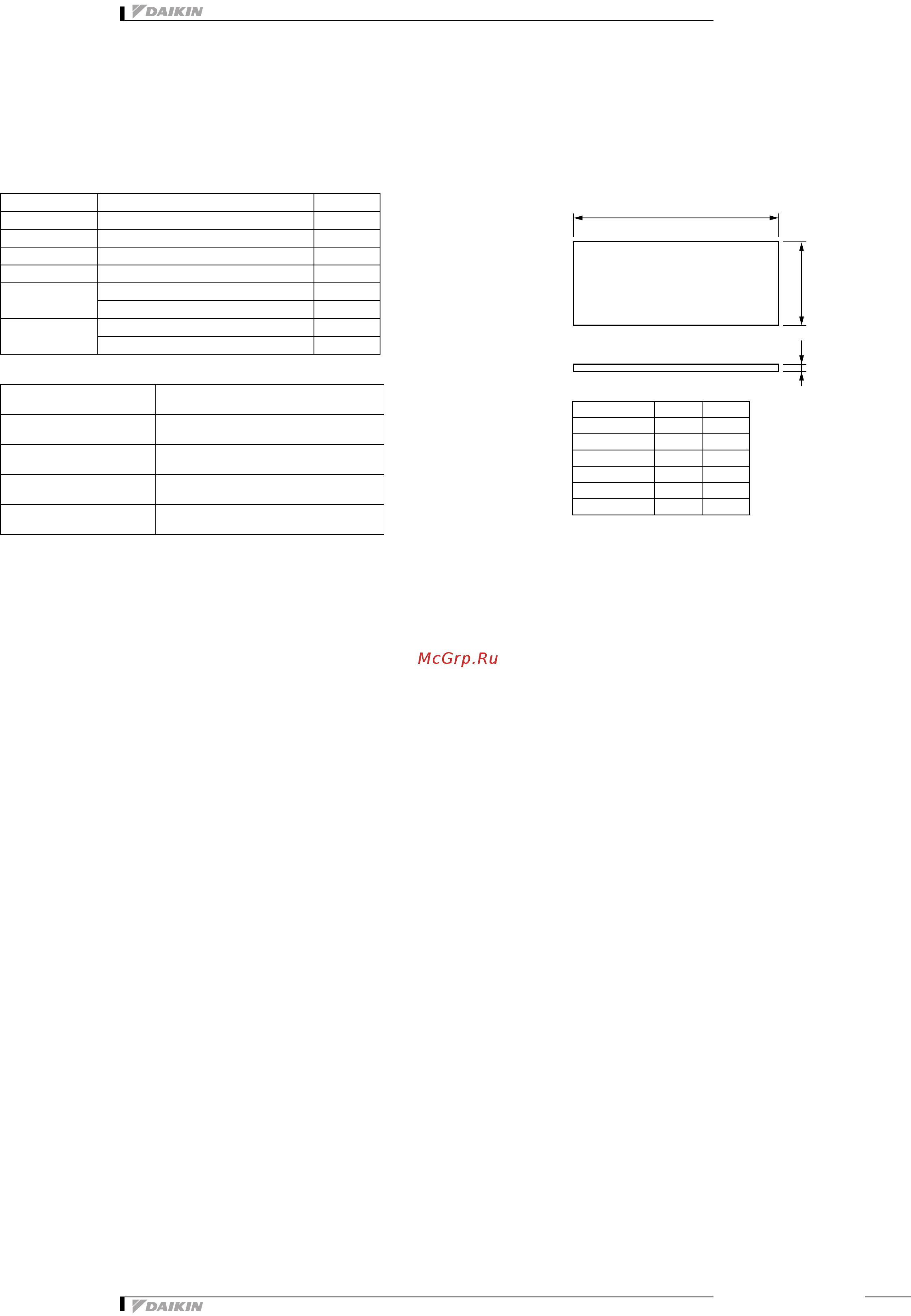

Daikin VAM800FA [81/149] Технические характеристики продукта
![Daikin VAM500FA [81/149] Технические характеристики продукта](/views2/1718964/page81/bg51.png)
• Вентиляция • Вентиляция с рекуперацией тепла
79
• HRV • VAM-FA
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-12 YAFF323F15, YAFF323F25, YAFF323F35,YAFF323F50, YAFF323F65, YAFF323F100:
Сменный воздушный фильтр
Технические характеристики
Размер
№ детали: Применимая модель К-во
YAFF323F15 VAM150FA
2
YAFF323F25 VAM250FA 2
YAFF323F35 VAM350FA 2
YAFF323F50 VAM500FA 2
YAFF323F65
VAM650FA, VAM800FA 2
VAM1500FA 4
YAFF323F100
VAM1000FA 2
VAM2000FA 4
Рабочая температура
окружающей среды
от –10 до 50 °C
Рабочая влажность
окружающей среды
Менее 85 % отн. влажн.
Потеря давления
Начальная потеря: Менее 1,5 мм H2O
Конечная потеря: 8 мм H2O
Срок службы
Свыше 2500 часов (Плотность пыли:
0,10 мг/м
3
.час
Средняя эффективность
улавливания пыли
Свыше 82 %
(гравиметрический метод)
A
B14
Таблица размеров [мм]
№ детали:A B
YAFF323F15
362
147
YAFF323F25
435
147
YAFF323F35
621
167
YAFF323F50
725
167
YAFF323F65
757
202
YAFF323F100
1016
202
(HC0219)
