Daikin VAM800FA [104/149] Технические характеристики продукта
![Daikin VAM650FA [104/149] Технические характеристики продукта](/views2/1718964/page104/bg68.png)
• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
102
7 Технические характеристики продукта)

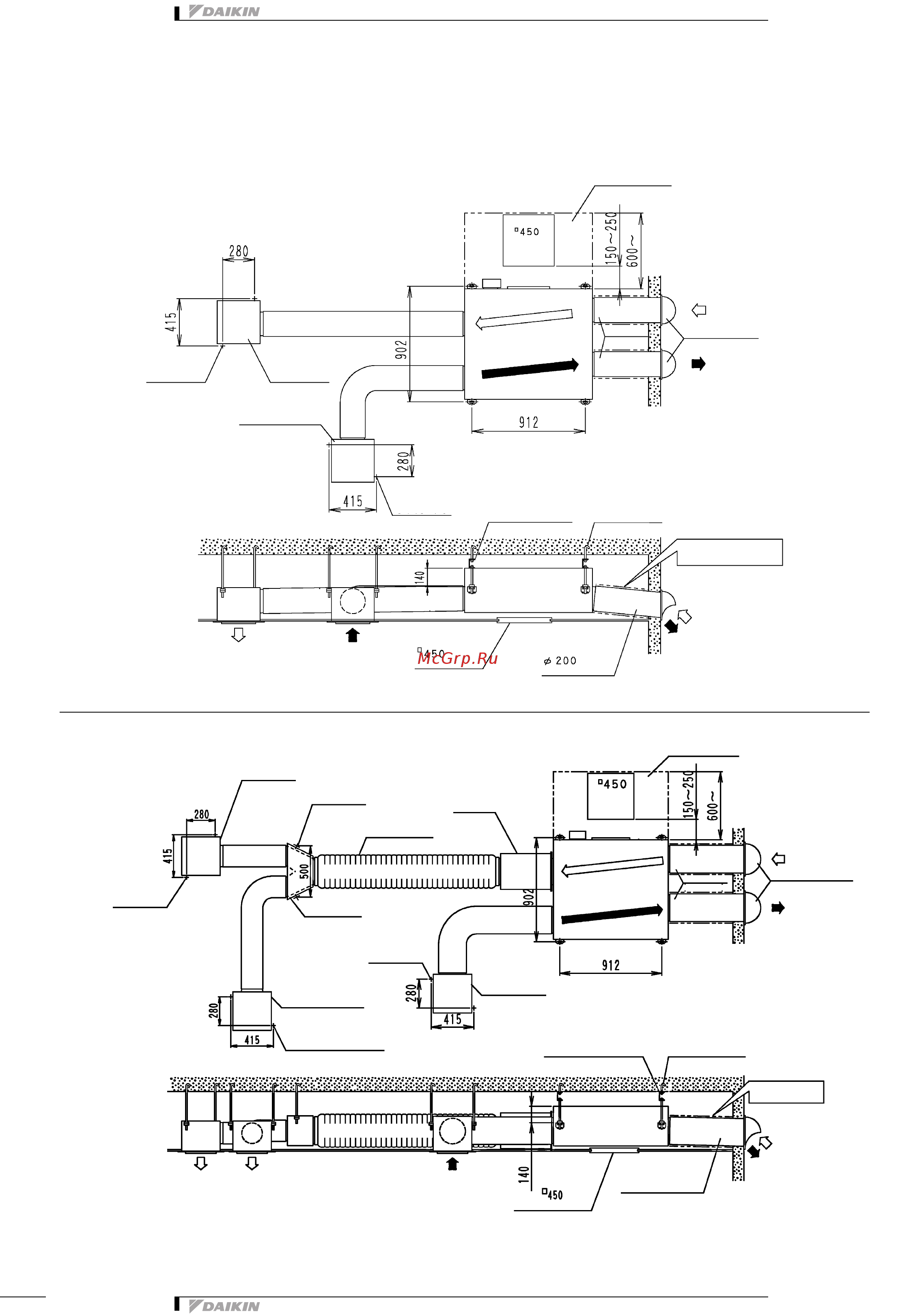

7-9 Способ монтажа
VAM650FA
VAM800FA
3D036788
ПРОСТРАНСТВО ДЛЯ ОБСЛУЖИВАНИЯ
OA
(СВЕЖИЙ ВОЗДУХ СНАРУЖИ)
КРУГЛЫЙ КОЖУХ
(МЕСТНАЯ ПОСТАВКА)
EA
(ОТРАБОТАННЫЙ ВОЗДУХ НАРУЖУ)
УГОЛ НАКЛОНА НЕ МЕНЕЕ
ОДНОЙ ПЯТИДЕСЯТОЙ
СМОТРОВОЕ ОТВЕРСТИЕ
(МЕСТНАЯ ПОСТАВКА)
НОМИНАЛЬНЫЙ ДИАМЕТР
(МЕСТНАЯ ПОСТАВКА)
OA
(СВЕЖИЙ ВОЗДУХ СНАРУЖИ)
EA
(ОТРАБОТАННЫЙ ВОЗДУХ НАРУЖУ)
RA
(ВОЗВРАТНЫЙ ВОЗДУХ
ИЗ ПОМЕЩЕНИЯ)
SA
(ПРИТОЧНЫЙ ВОЗДУХ
В ПОМЕЩЕНИЕ)
ПОЛОЖЕНИЕ
БОЛТА ДЛЯ ПОДВЕШИВАНИЯ
ВОЗДУХОЗАБОРНАЯ РЕШЕТКА
K-DGL200A
ПОЛОЖЕНИЕ
БОЛТА
ДЛЯ ПОДВЕШИВАНИЯ
СМОТРОВОЕ
ОТВЕРСТИЕ
ТЕПЛОИЗОЛЯЦИОННЫЙ
МАТЕРИАЛ
(МЕСТНАЯ ПОСТАВКА)
БОЛТ ДЛЯ ПОДВЕШИВАНИЯ
(МЕСТНАЯ ПОСТАВКА)
МЕТАЛЛИЧЕСКИЙ КРОНШТЕЙН
ДЛЯ ПОДВЕШИВАНИЯ
ДЛЯ ПОГЛОЩЕНИЯ ВИБРАЦИИ
(МЕСТНАЯ ПОСТАВКА)
ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ
РЕШЕТКА K-DGL200A
VAM650FA
3D036789
ПРОСТРАНСТВО ДЛЯ ОБСЛУЖИВАНИЯ
(СВЕЖИЙ ВОЗДУХ
СНАРУЖИ)
OA
КРУГЛЫЙ КОЖУХ
(МЕСТНАЯ ПОСТАВКА)
EA
(ОТРАБОТАННЫЙ
ВОЗДУХ НАРУЖУ)
УГОЛ НАКЛОНА НЕ МЕНЕЕ
ОДНОЙ ПЯТИДЕСЯТОЙ
СМОТРОВОЕ ОТВЕРСТИЕ
(МЕСТНАЯ ПОСТАВКА)
НОМИНАЛЬНЫЙ ДИАМЕТР
(МЕСТНАЯ ПОСТАВКА)
OA
(СВЕЖИЙ ВОЗДУХ СНАРУЖИ)
EA
(ОТРАБОТАННЫЙ
ВОЗДУХ НАРУЖУ)
RA
(ВОЗВРАТНЫЙ ВОЗДУХ
ИЗ ПОМЕЩЕНИЯ)
ПОЛОЖЕНИЕ БОЛТА ДЛЯ
ПОДВЕШИВАНИЯ
ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ
РЕШЕТКА K-DGL200A
ПОЛОЖЕНИЕ БОЛТА
ДЛЯ ПОДВЕШИВАНИЯ
ТЕПЛОИЗОЛЯЦИОННЫЙ
МАТЕРИАЛ
(МЕСТНАЯ ПОСТАВКА)
БОЛТ ДЛЯ ПОДВЕШИВАНИЯ
(МЕСТНАЯ ПОСТАВКА)
МЕТАЛЛИЧЕСКИЙ КРОНШТЕЙН
ДЛЯ ПОДВЕШИВАНИЯ
ДЛЯ ПОГЛОЩЕНИЯ ВИБРАЦИИ
(МЕСТНАЯ ПОСТАВКА)
СМОТРОВОЕ
ОТВЕРСТИЕ
ВОЗДУХОЗАБОРНАЯ
РЕШЕТКА K-DGL250A
ОТВОДНОЙ ВОЗДУХОВОД
KHA90B2
ПОЛОЖЕНИЕ
БОЛТА ДЛЯ ПОДВЕШИВАНИЯ
ГИБКИЙ ВОЗДУХОВОД
K-FDS252C
ПОЛОЖЕНИЕ
БОЛТА ДЛЯ ПОДВЕШИВАНИЯ
SA
(ПРИТОЧНЫЙ ВОЗДУХ
В ПОМЕЩЕНИЕ)
ГЛУШИТЕЛЬ
KDDM24A100
SA
(ПРИТОЧНЫЙ ВОЗДУХ
В ПОМЕЩЕНИЕ)
ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ
РЕШЕТКА K-DGL200A
VAM800FA
