• Вентиляция • Вентиляция с рекуперацией тепла
103
• HRV • VAM-FA
7 Технические характеристики продукта)

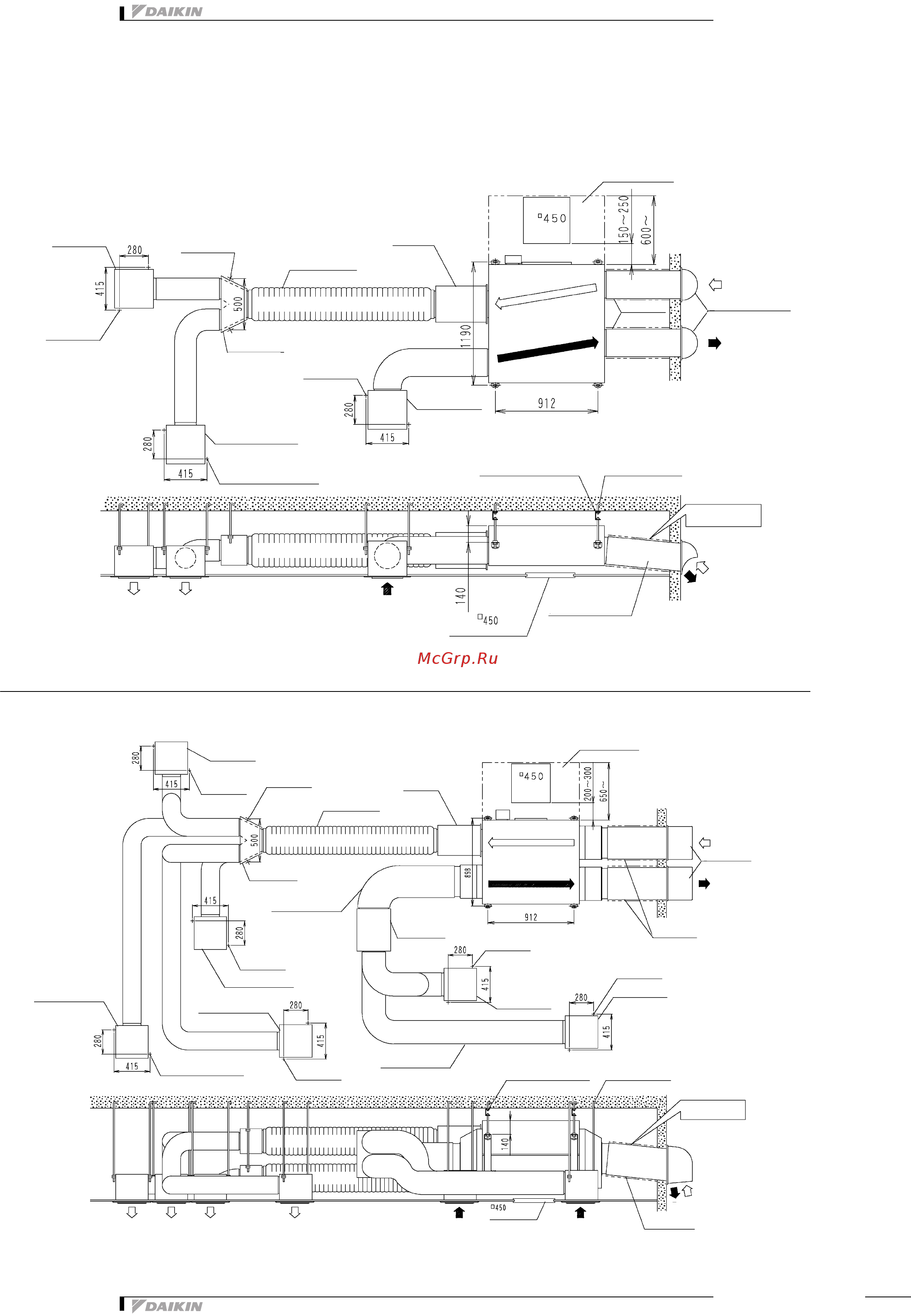

7-9 Способ монтажа
VAM1000FA
VAM1500FA
3D036790
ПРОСТРАНСТВО ДЛЯ ОБСЛУЖИВАНИЯ
(СВЕЖИЙ ВОЗДУХ
СНАРУЖИ)
OA
КРУГЛЫЙ КОЖУХ
(МЕСТНАЯ ПОСТАВКА)
EA
(ОТРАБОТАННЫЙ
ВОЗДУХ НАРУЖУ)
УГОЛ НАКЛОНА НЕ МЕНЕЕ
ОДНОЙ ПЯТИДЕСЯТОЙ
СМОТРОВОЕ ОТВЕРСТИЕ
(МЕСТНАЯ ПОСТАВКА)
НОМИНАЛЬНЫЙ ДИАМЕТР
(МЕСТНАЯ ПОСТАВКА)
OA
(СВЕЖИЙ ВОЗДУХ СНАРУЖИ)
EA
(ОТРАБОТАННЫЙ ВОЗДУХ НАРУЖУ)
RA
(ВОЗВРАТНЫЙ ВОЗДУХ
ИЗ ПОМЕЩЕНИЯ)
ПОЛОЖЕНИЕ БОЛТА ДЛЯ ПОДВЕШИВАНИЯ
ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ
РЕШЕТКА K-DGL200A
ПОЛОЖЕНИЕ БОЛТА
ДЛЯ ПОДВЕШИВАНИЯ
ТЕПЛОИЗОЛЯЦИОННЫЙ
МАТЕРИАЛ
(МЕСТНАЯ ПОСТАВКА)
БОЛТ ДЛЯ ПОДВЕШИВАНИЯ
(МЕСТНАЯ ПОСТАВКА)
МЕТАЛЛИЧЕСКИЙ КРОНШТЕЙН
ДЛЯ ПОДВЕШИВАНИЯ
ДЛЯ ПОГЛОЩЕНИЯ ВИБРАЦИИ
(МЕСТНАЯ ПОСТАВКА)
СМОТРОВОЕ
ОТВЕРСТИЕ
ВОЗДУХОЗАБОРНАЯ
РЕШЕТКА K-DGL250A
ОТВОДНОЙ ВОЗДУХОВОД
KHA90B2
ПОЛОЖЕНИЕ БОЛТА ДЛЯ
ПОДВЕШИВАНИЯ
ГИБКИЙ ВОЗДУХОВОД
K-FDS252C
ПОЛОЖЕНИЕ БОЛТА ДЛЯ
ПОДВЕШИВАНИЯ
SA
(ПРИТОЧНЫЙ ВОЗДУХ
В ПОМЕЩЕНИЕ)
ГЛУШИТЕЛЬ
KDDM24A100
SA
(ПРИТОЧНЫЙ ВОЗДУХ
В ПОМЕЩЕНИЕ)
ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ
РЕШЕТКА K-DGL200A
VAM1000FA
3D036791
ПРОСТРАНСТВО ДЛЯ
ОБСЛУЖИВАНИЯ
(СВЕЖИЙ ВОЗДУХ СНАРУЖИ)
OA
КРУГЛЫЙ КОЖУХ
(МЕСТНАЯ ПОСТАВКА)
EA
(ОТРАБОТАННЫЙ ВОЗДУХ НАРУЖУ)
УГОЛ НАКЛОНА НЕ МЕНЕЕ
ОДНОЙ ПЯТИДЕСЯТОЙ
СМОТРОВОЕ ОТВЕРСТИЕ
(МЕСТНАЯ ПОСТАВКА)
НОМИНАЛЬНЫЙ ДИАМЕТР
(МЕСТНАЯ ПОСТАВКА)
OA
(СВЕЖИЙ ВОЗДУХ СНАРУЖИ)
EA
(ОТРАБОТАННЫЙ ВОЗДУХ НАРУЖУ)
RA
(ВОЗВРАТНЫЙ ВОЗДУХ
ИЗ ПОМЕЩЕНИЯ)
ПОЛОЖЕНИЕ БОЛТА
ДЛЯ ПОДВЕШИВАНИЯ
ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ
РЕШЕТКА K-DGL200A
ПОЛОЖЕНИЕ БОЛТА
ДЛЯ ПОДВЕШИВАНИЯ
ТЕПЛОИЗОЛЯЦИОННЫЙ МАТЕРИАЛ
(МЕСТНАЯ ПОСТАВКА)
МЕТАЛЛИЧЕСКИЙ КРОНШТЕЙН
ДЛЯ ПОДВЕШИВАНИЯ
ДЛЯ ПОГЛОЩЕНИЯ ВИБРАЦИИ
(МЕСТНАЯ ПОСТАВКА)
СМОТРОВОЕ
ОТВЕРСТИЕ
ОТВОДНОЙ ВОЗДУХОВОД
KHA90B2
ПОЛОЖЕНИЕ БОЛТА
ДЛЯ ПОДВЕШИВАНИЯ
ГИБКИЙ ВОЗДУХОВОД
K-FDS252C
ПОЛОЖЕНИЕ БОЛТА
ДЛЯ ПОДВЕШИВАНИЯ
SA
(ПРИТОЧНЫЙ ВОЗДУХ
В ПОМЕЩЕНИЕ)
ГЛУШИТЕЛЬ
KDDM24A100
SA
(ПРИТОЧНЫЙ ВОЗДУХ
В ПОМЕЩЕНИЕ)
ПОЛОЖЕНИЕ БОЛТА ДЛЯ
ПОДВЕШИВАНИЯ
ВОЗДУХОЗАБОРНАЯ РЕШЕТКА
K-DGL250A
RA
(ВОЗВРАТНЫЙ ВОЗДУХ
ИЗ ПОМЕЩЕНИЯ)
БОЛТ ДЛЯ ПОДВЕШИВАНИЯ
(МЕСТНАЯ ПОСТАВКА)
НОМИНАЛЬНЫЙ ДИАМЕТР
(МЕСТНАЯ ПОСТАВКА)
ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ
РЕШЕТКА K-DGL200A
ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ
РЕШЕТКА K-DGL200A
ПОЛОЖЕНИЕ БОЛТА
ДЛЯ ПОДВЕШИВАНИЯ
НОМИНАЛЬНЫЙ ДИАМЕТР
(МЕСТНАЯ ПОСТАВКА
)
SA
(ПРИТОЧНЫЙ ВОЗДУХ
В ПОМЕЩЕНИЕ)
SA
(ПРИТОЧНЫЙ ВОЗДУХ
В ПОМЕЩЕНИЕ)
ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ
РЕШЕТКА K-DGL200A
ОТВОДНОЙ ВОЗДУХОВОД
(МЕСТНАЯ ПОСТАВКА)
ПОЛОЖЕНИЕ БОЛТА ДЛЯ
ПОДВЕШИВАНИЯ
ВОЗДУХОЗАБОРНАЯ
РЕШЕТКА K-DGL25OA
ø 350
ø 350
ø 250
VAM1500FA
