• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
144

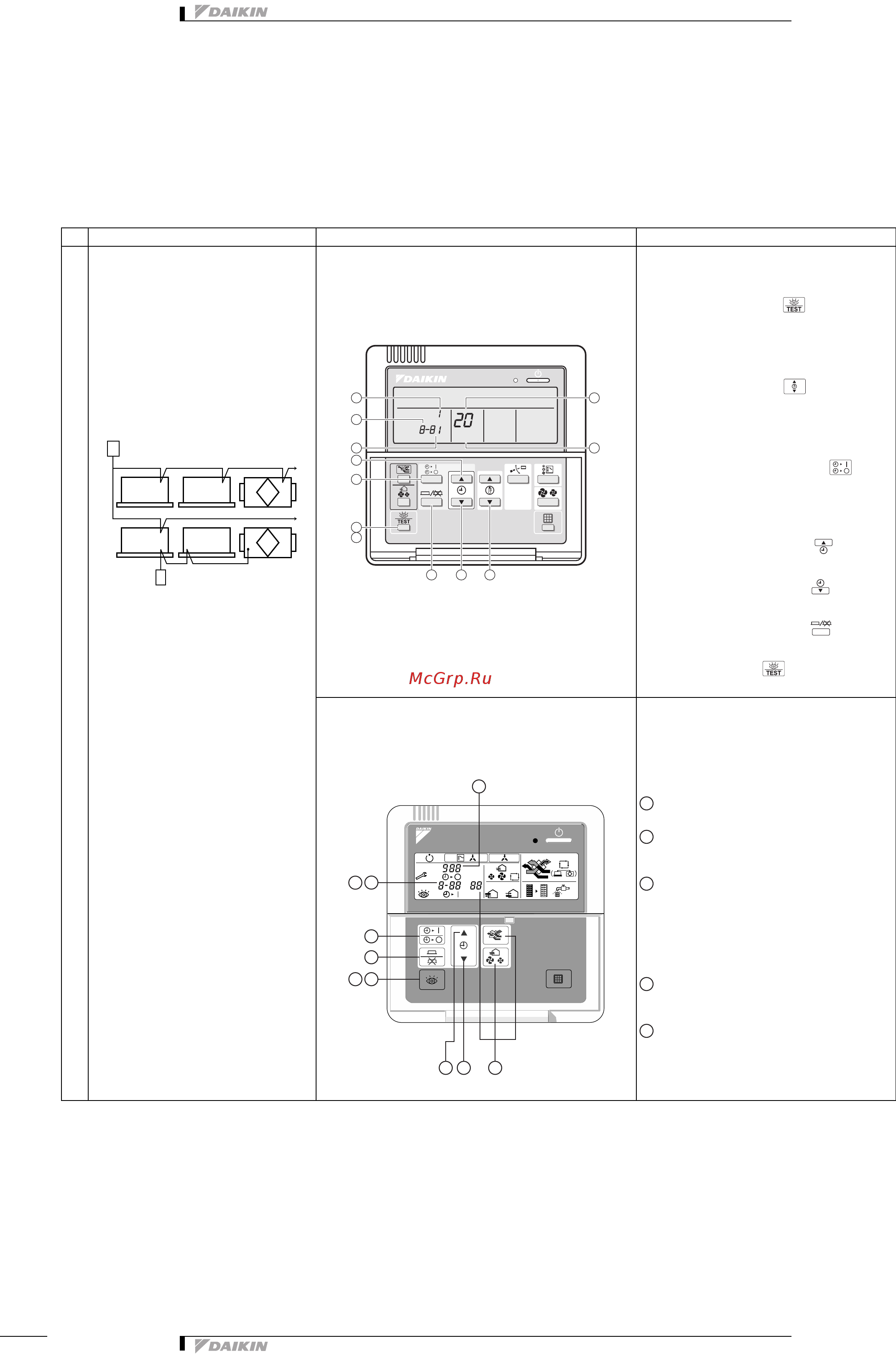

10 Установка
10-8 Начальная установка
10-8-2 Процедура установки № группы для централизованного управления
Ниже приведена процедура установки номера группы централизованного управления с пульта дистанционного управления
внутренним блоком
Примечания:
Не дублировать номер группы.
К пульту дистанционного управления необходимо подать питание.
(Без подачи питания установку выполнить нельзя.)
.
Назначение Управление Рабочая процедура
При использовании централизованного
пульта дистанционного управления и
унифицированного пульта Вкл/Выкл,
необходимо установить подсоединение
каждого блока к центральной линии
передачи данных.
<Пример>
• Пульт дистанционного управления внутренним блоком
Ниже дано описание рабочей
процедуры и установок.
햲 В нормальном режиме работы
нажимайте кнопку ““в течение
не менее четырех секунд, после
чего система перейдет в РЕЖИМ
МЕСТНОЙ УСТАНОВКИ.
햳 Выбрать требуемый № РЕЖИМА
с помощью кнопки “”.
햴 При групповом управлении, если
необходимо сделать установку
каждого отдельного внутреннего
блока (когда выбран режим № 20,
21, 22 и 23), нажать кнопку “”
ивыбрать № ВНУТРЕННЕГО
БЛОКА, который нужно установить.
(Эта процедура не требуется при
установке группы).
햵 Нажать верхнюю кнопку “” и
выбрать ПЕРВЫЙ № КОДА.
햶 Нажать нижнюю кнопку “” и
выбрать ВТОРОЙ № КОДА.
햷 Нажать еще раз кнопку “”,
текущие установки УСТАНОВЛЕНЫ.
햸 Нажать кнопку “” для возврата
вНОРМАЛЬНЫЙ РЕЖИМ РАБОТЫ.
• BRC301B61
Блоки в [ ] не требуют установки номера
группы для централизованного пульта
управления, подсоединенного к
центральной линии передачи данных.
(Автоматическая функция установки
адреса)
Нажимать кнопку ПРОВЕРКА в течение
не менее четырех секунд.
Использовать кнопку РЕЖИМ
ВЕНТИЛЯЦИИ, РАСХОД ВОЗДУХА для
выбора номера режима “00”.
Нажать верхнюю или нижнюю часть кнопки
ТАЙМЕР для установки номер группы
централизованного пульта управления.
(При использовании унифицированного
пульта Вкл/Выкл, он выводит только номер
группы, выбранной переключателем
установки зонального управления.)
Нажать кнопку ПРОГРАММИРОВАТЬ/
ОТМЕНИТЬ для ввода номера группы,
выводимой на экране.
Для возвращения в нормальный режим
нажать кнопку ПРОВЕРКА.
(HC0094)
[1-00] [1-01]
[1-03]
[1-02]
Централизованный пульт
дистанционного управления
или Пульт ВКЛ/ВЫКЛ
Нет
необходимости
Пульт дистанционного
управления
внутренним блоком
SETTING
UNIT No.
GROUP
c
a
3
1
d
e
4
56 2
7
b
BRC301B61
HRV
UNIT No.
FRESH UP
CODE
GROUP
A
A
hr
hr
SETTING
1 7
4
3
3
2
5
4
5
6
1
2
3
4
5
