• Вентиляция • Вентиляция с рекуперацией тепла
143
• HRV • VAM-FA

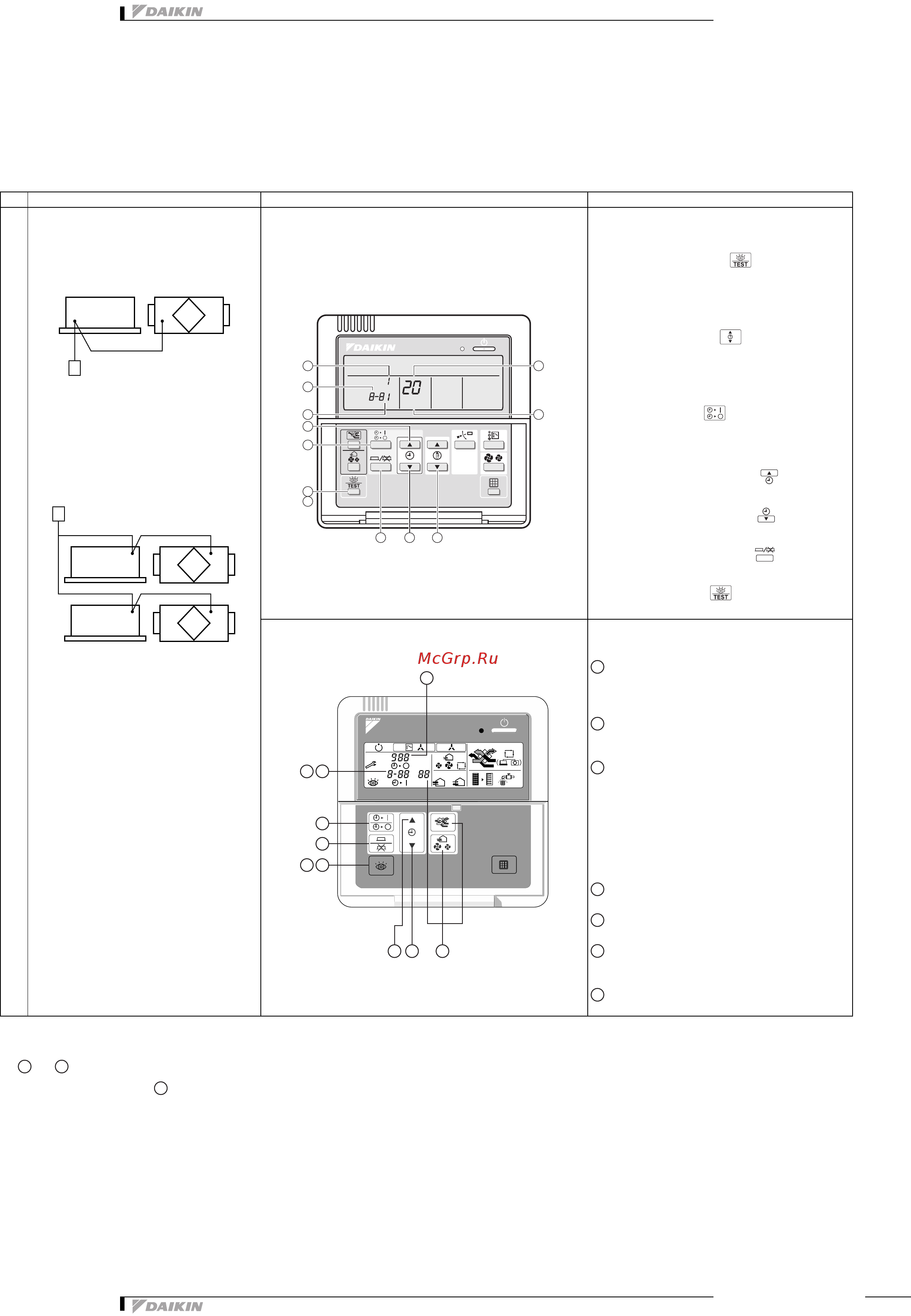

10 Установка
10-8 Начальная установка
10-8-1 Начальная установка с пульта дистанционного управления внутренним блоком
Примечания:
При выполнении несколько местных установок для одного внутреннего блока (или одной группы внутренних блоков), пункты от
до вышеприведенной процедуры установки следует повторить и закончить “режимом нормального вывода” в соответствии
с процедурой пункта .
Назначение Пульт управления Рабочая процедура для начальной установки
• Сблокированная работа
• Когда используется централизованный
пульт управления.
• Пульт дистанционного управления внутренним блоком
Ниже дано описание рабочей
процедуры и установок.
햲 В нормальном режиме работы
нажимайте кнопку ““в течение не
менее четырех секунд, после чего
система перейдет в РЕЖИМ МЕСТНОЙ
УСТАНОВКИ.
햳 Выбрать требуемый № РЕЖИМА с
помощью кнопки “”.
햴
При групповом управлении, если
необходимо сделать установку каждого
отдельного внутреннего блока (когда
выбран режим № 20, 21, 22 и 23),
нажать кнопку “” и выбрать
№ ВНУТРЕННЕГО БЛОКА, который
нужно установить. (Эта процедура
не требуется при установке группы).
햵 Нажать верхнюю кнопку “” и
выбрать ПЕРВЫЙ № КОДА.
햶 Нажать нижнюю кнопку “” и
выбрать ВТОРОЙ № КОДА.
햷 Нажать еще раз кнопку “”, текущие
установки УСТАНОВЛЕНЫ.
햸 Нажать кнопку “” для возврата в
НОРМАЛЬНЫЙ РЕЖИМ РАБОТЫ.
• BRC301B61
Ниже дано описание рабочей процедуры
и установок.
В нормальном режиме работы нажимайте
кнопку ПРОВЕРКА в течение не менее
четырех секунд, после чего система
перейдет в режим местной установки.
Использовать кнопку РЕЖИМ ВЕНТИЛЯЦИИ,
РАСХОД ВОЗДУХА для выбора нужного
“номера режима”. (Вывод кода мигает.)
Для выполнения установки для
индивидуального блока в режиме группового
управления (когда выбран режим № 27, 28
or 29), нажать кнопку УСТАНОВКА ТАЙМЕРА
ВКЛ/ВЫКЛ для выбора “№ блока”, для
которого должны быть выполнены установки.
(Этот процесс не является необходимым,
когда установки выполняются совместно
для группы.)
Нажать верхнюю часть кнопки ТАЙМЕР для
выбора “№ переключателя установки”.
Нажать нижнюю часть кнопки ТАЙМЕР для
выбора “№ положения установки”.
Нажать один раз кнопку ПРОГРАММИРОВАТЬ/
ОТМЕНИТЬ для ввода установки. (Вывод кода
перестает мигать и начинает постоянно гореть.)
Для возвращения в нормальный режим
нажать кнопку ПРОВЕРКА.
(HC0093)
Пульт дистанционного
управления внутренним
блоком
Централизованный пульт
дистанционного управления
SETTING
UNIT No.
GROUP
c
a
3
1
d
e
4
56 2
7
b
BRC301B61
HRV
UNIT No.
FRESH UP
CODE
GROUP
A
A
hr
hr
SETTING
1 7
4
3
3
2
5
4
5
6
1
2
3
4
5
6
7
2
6
7
