• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
112
(HC0019)

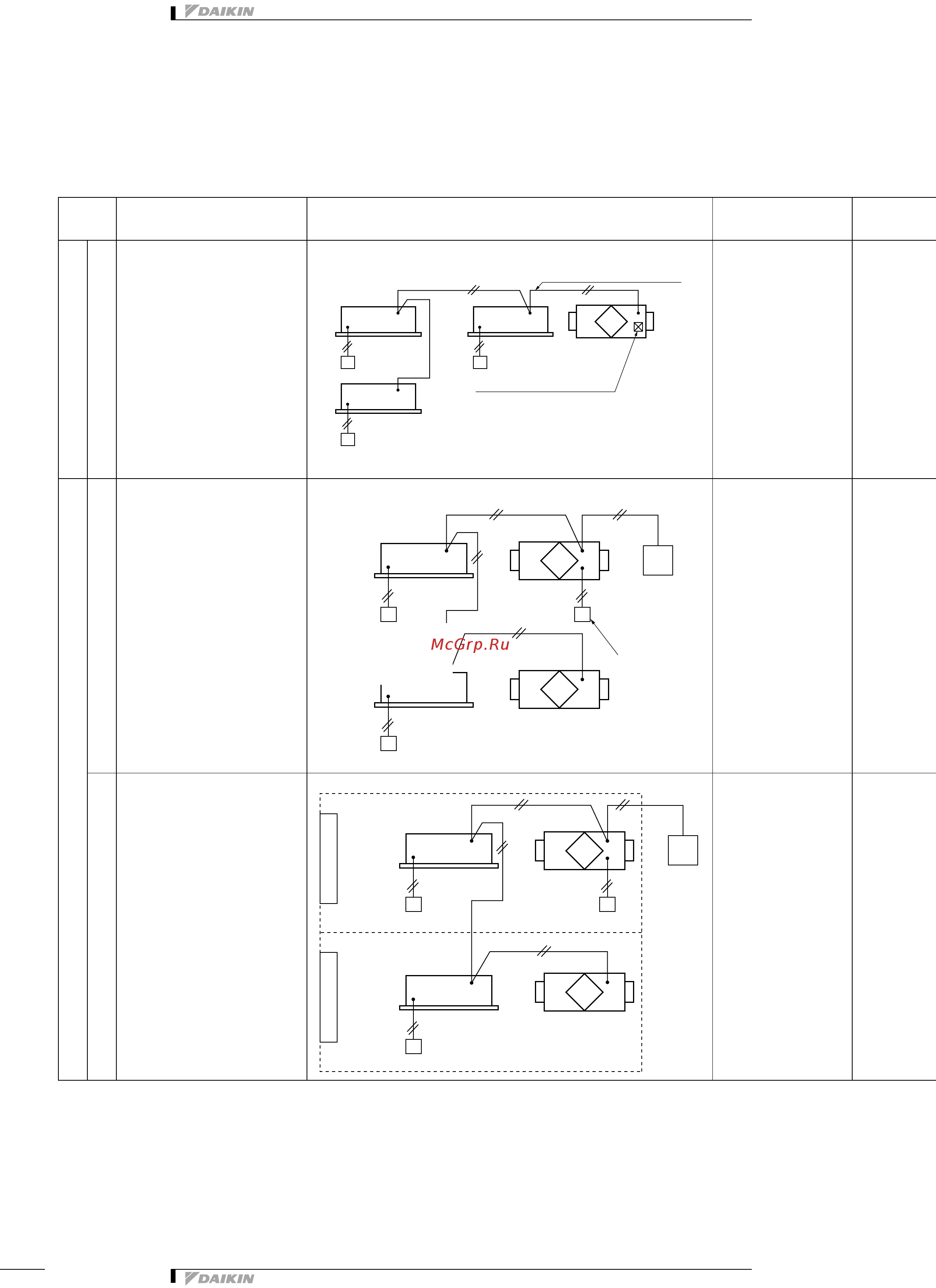

Система
управления
Назначение и область применения Описание системы
Требуемые
дополнительные
аксессуары
Сблокированная работа с системами
VRV и серией SkyAir
Сблокированная работа с 2 и более группами
• Когда блок HRV сблокирован с 2 и
более группами внутренних блоков,
блок HRV работает, если работает
один из внутренних блоков в группе.
Блок HRV может также работать
независимо с помощью пульта
дистанционного управления
внутренним блоком, даже если
внутренний блок не работает.
KRP2A61
♦Адаптер PCB для
дистанционного
управления
(Один адаптер PCB
следует установить
на блоке HRV или на
внутреннем блоке.)
Система централизованного управления
Совместное/индивидуальное управление
[Унифицированный пульт
Вкл/Выкл]
• С помощью одного пульта Вкл/Выкл
можно управлять максимум
16 группами; в одной системе можно
установить до четырех пультов.
[Программируемый таймер]
• Один программируемый таймер
может выполнять управление
блоками в еженедельном режиме в
количестве до 128 блоков
[Адаптер PCB для
дистанционного
управления]
• Один адаптер PCB может совместно
управлять максимум 64 группами.
DCS301B61
♦Унифицированный
пульт Вкл/Выкл
(до 4 пультов)
DST301B61
♦Программируемый
таймер
KRP2A61
♦адаптер PCB для
дистанционного
управления
(невозможно
использовать вместе
с централизованным
пультом управления)
* Для внутреннего блока
следует установить один
из вышеприведенных
пультов управления.
(Однако для блока HRV
можно также установить
только KRP2A61.)
Система зонального управления
• Централизованный пульт
дистанционного управления может
выполнять зональное управление,
совместно несколькими группами
блоков.
• Централизованный пульт
дистанционного управления
может выполнять индивидуальное
управление блоком HRV в
каждой зоне.
DCS302BC51
♦Централизованный
пульт
дистанционного
управления
Пульт дистанционного
управления внутренним
блоком
Пульт дистанционного управления
внутренним блоком
Адаптер PCB для
дистанционного управления
Пульт дистанционного управления внутренним блоком
Внутренний
блок
Внутренний
блок
Центральная линия передачи данных
Блок HRV
Пульт дистанционного
управления блоком HRV
Пульт дистанционного управления внутренним блоком
Внутренний
блок
Блок HRV
Унифицированный
пульт Вкл/Выкл или
программируемый
таймер или адаптер
PCB для дистанционного
управления
Пульт
дистанционного
управления
внутренним
блоком
Внутренний
блок
Блок HRV
Пульт дистанционного
управления блоком HRV
Пульт дистанционного управления внутренним блоком
Внутренний
блок
Блок HRV
З
о
н
а
1
Внутренний
блок
Блок HRV
З
о
н
а
2
Пульт дистанционного
управления внутренним блоком
Централизованный
пульт дистанционного
управления
9 Система управления
9-2 Основные схемы
9-2-1 Перечень систем управления
