Daikin VAM800FA [110/149] Работа

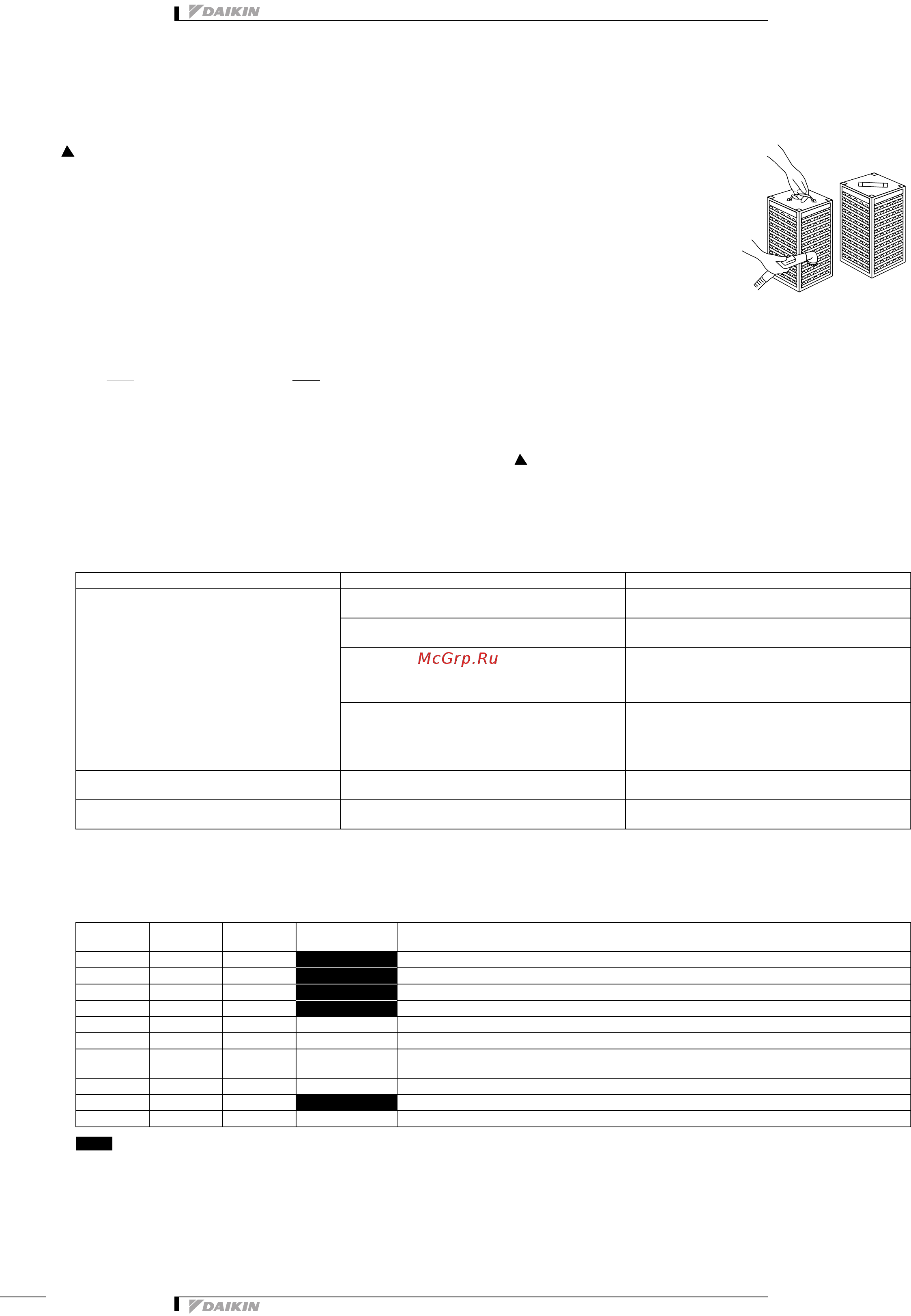

![Daikin VAM650FA [110/149] Работа](/views2/1718964/page110/bg6e.png)
• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
108
8 Работа
8-3 Техническое обслуживание
ПРЕДОСТЕРЕЖЕНИЕ
1. Не промывайте воздушный фильтр в горячей воде.
2. Не просушивайте воздушный фильтр на огне.
3. Не допускайте воздействия на воздушный фильтр прямых
солнечных лучей.
4. Не используйте для воздушного фильтра органический
растворитель, например, бензин или разбавитель.
5. После обслуживания поставьте воздушный фильтр
на место.
(Отсутствие фильтра приведет к забиванию элемента
теплообмена.)
Воздушный
фильтр является дополнительным элементом;
имеется сменный фильтр.
1. Для удаления пыли и
инородных предметов с
поверхности элемента
теплообмена,
пользуйтесь пылесосом.
Пользуйтесь пылесосом,
оснащенным щеткой на
наконечнике всасывающего
патрубка.
При очистке слегка
дотрагивайтесь щеткой поверхности элемента
теплообмена. (При очистке не сомните элемент
теплообмена.)
2. Надежно поставьте воздушный фильтр на место.
3. Установите элемент теплообмена
на направляющую
инадежно вставьте на место.
4. Надежно поставьте на место крышку доступа.
ПРЕДОСТЕРЕЖЕНИЕ
Никогда не промывайте элемент теплообмена водой.
8-4 Поиск неисправностей
8-4-1 Если блок не работает надлежащим образом, проверьте следующие элементы.
8-4-2 При возникновении следующих неисправностей обратитесь к дилеру, у которого был
приобретен блок.
<Перечень кодов неисправностей пульта дистанционного управления кондиционера системы HRV>
В случае неисправности, когда выводятся символы кода белого цвета на черном фоне, блок продолжает работать.
Однако необходимо срочно проверить и отремонтировать блок.
!
ПЕРИОДИЧНОСТЬ ОЧИСТКИ
НЕ МЕНЕЕ ОДНОГО РАЗА В ДВА ГОДА
(В СЛУЧАЕ ОБЩЕГО ОФИСНОГО ИСПОЛЬЗОВАНИЯ)
(ПРИ НЕОБХОДИМОСТИ ОЧИЩАЙТЕ ЭЛЕМЕНТ ЧАЩЕ.)
(HC0218)
!
Условия Причины Корректирующие действия
Блок полностью не работает.
Проверить наличие сбоя электроснабжения. После восстановления электроснабжения начать
работу снова.
Проверить, сгорел ли предохранитель, работает
ли автоматический выключатель.
Заменить предохранитель или поставить
автоматический выключатель.
Проверить, есть ли вывод на экран метода
управления работой на пульте дистанционного
управления (BRC301B61).
Это нормально. Эксплуатировать блок с помощью
пульта дистанционного управления кондиционером
или централизованного управления.
(См. “2. РАБОТА”)
Проверить, есть ли вывод на экран режима
ожидания работы на пульте дистанционного
управления (BRC301B61).
Индикация показывает работу предварительного
охлаждения/обогрева. Блок находится в состоянии
остановки, и начнет работать после выполнения
предварительного охлаждения/обогрева.
(См. “2. РАБОТА”.)
Объем подаваемого воздуха мал, а уровень
шума при подаче воздуха высокий.
Проверить, забит ли воздушный фильтр иэлемент
теплообмена.
См. “3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ”.
Объем подаваемого воздуха велик, уровень
шума при подаче воздуха высокий.
Проверить, установлен ли воздушный фильтр
иэлемент теплообмена.
См. “3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ”.
Индикатор
работы
Индикатор
проверки
Блок №
Код
неисправности
Описание
Вкл
. Выкл. Мигание 64 Неисправность термистора темп. воздуха внутри пом.
Вкл. Выкл. Мигание
65 Неисправность термистора температуры наружного воздуха
Вкл. Выкл. Мигание
6A Неисправность, связанная с заслонкой
Мигание Мигание Мигание
6A Неисправность, связанная с заслонкой + термистор
Мигание Мигание Мигание U5 Ошибка при передаче данных между блоком и пультом дистанционного управления
Выкл. Мигание Выкл.U5 Ошибка печатной платы или ошибка установки пульта дистанционного управления
Выкл. Мигание Выкл.U8
Ошибка при передаче данных между главным и подчиненным пультами дистанционного
управления
Выкл. Мигание Мигание UA Неверная установка
Вкл. Мигание Вкл.
UC Повторяется адрес централизованного управления
Мигание Мигание Мигание UE Ошибка при передаче данных между блоком и пультом централизованного управления
