• Вентиляция • Вентиляция с рекуперацией тепла
41
• HRV • VAM-FA
7 Технические характеристики продукта
7-3 Дополнительные аксессуары
7-3-7 DCS302BC51: Централизованное управление
ПРЕДОСТЕРЕЖЕНИЯ ПРИ ИСПОЛЬЗОВАНИИ
• Не пытаться изменить внутренний механизм.
Не снимать переднюю панель. Изменение внутреннего механизма является опасным и может повредить оборудование.
Для целей проверки и регулировки обратитесь к Вашему дилеру DAIKIN.
• Для установки не используйте места, где возможно проникновение воды в блок.
Проникновение воды во внутренний механизм может привести к утечке тока или повредить электрические
детали.
• Не нажимайте на кнопки централизованного пульта дистанционного управления твердым острым предметом.
Это может повредить пульт.
• Избегайте прямого попадания солнечного света.
Прямой солнечный цвет может привести к обесцвечиванию ЖК экрана и ухудшить качество вывода изображения.
• Не протирайте поверхность рабочего пульта бензолом, разбавителем, химически обработанной тканью для удаления пыли, и т.д.
Это может привести к обесцвечиванию или отслаиванию. Для очистки необходимо увлажнить ткань нейтральным моющим
средством, растворенным в воде, промыть и вытереть. Вытереть оставшуюся воду сухой тканью.
• Никогда не тяните или скручивайте электрические провода пульта дистанционного управления.
Это может привести к неисправности пульта.
• Никогда не выполняйте проверку или обслуживание централизованного пульта дистанционного управления самостоятельно.
Для выполнения этой работы обратитесь к квалифицированному персоналу, выполняющему техническое обслуживание.

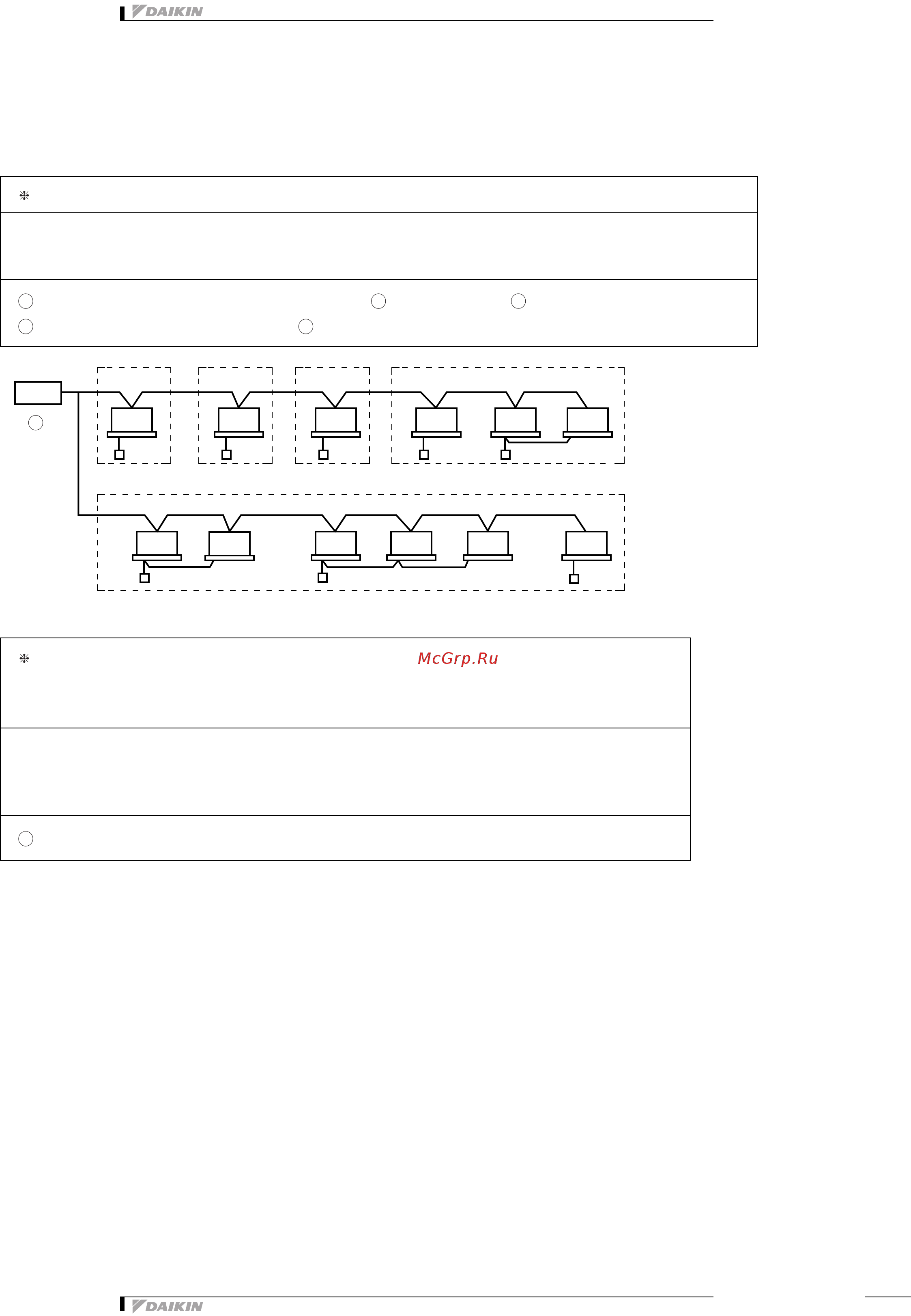

ВАРИАНТЫ ГРУПП ВНУТРЕННИХ БЛОКОВ показаны выше
A: Один внутренний блок без пульта
дистанционного управления B: Управление одним внутренним
блоком осуществляется от одного или двух пультов дистанционного управления C: Управление максимум
16 внутренними блоками в группе осуществляется от одного или двух пультов дистанционного управления
Пульт дистанционного управления не используется Внутренний блок Дистанционное управление
Два пульта дистанционного управления Максимум 16 блоков
Зональное управление с централизованного пульта дистанционного управления
Зональное управление возможно с централизованного пульта дистанционного управления. При этом
можно выполнять унифицированные установки для нескольких групп, поэтому операции по установке
значительно упрощаются.
• Любая установка, выполненная для определенной зоны, применяется ко всем группам в этой зоне.
• С одного централизованного пульта дистанционного управления можно
установить максимум 64 зоны.
(Каждая зона содержит максимум 64 группы.)
• Зоны можно устанавливать произвольно с централизованного пульта дистанционного управления.
Централизованный пульт дистанционного управления
(HC0146)
a
b
b
c
d
e
a
Зона 1 Зона 2 Зона 3 Зона 4
Зона 5
a
