• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
116
9 Система управления
9-2 Основные схемы
9-2-3 Система сблокированной работы
Сблокированная работа одной группы (основная схема)
Сблокированная работа одной группы (прямое подсоединение к воздуховоду)
Назначение и функции
• С помощью пульта дистанционного управления
внутренним можно управлять работой,
сблокированной с блоком HRV; можно выполнить
начальную установку расхода воздуха вентиляции,
переключение режима вентиляции и подачу свежего
воздуха. Блок HRV можно эксплуатировать
независимо, даже когда внутренний блок не работает.
Примечание
1. Пульт дистанционного управления можно
подсоединить к клеммам № P1 и P2, так же, как и в
случае проводки группового управления внутренними
блоками.
2. Поскольку это система с двумя пультами
дистанционного управления (для внутреннего
блока и блока HRV), требуется установка
Главный/Подчиненный.

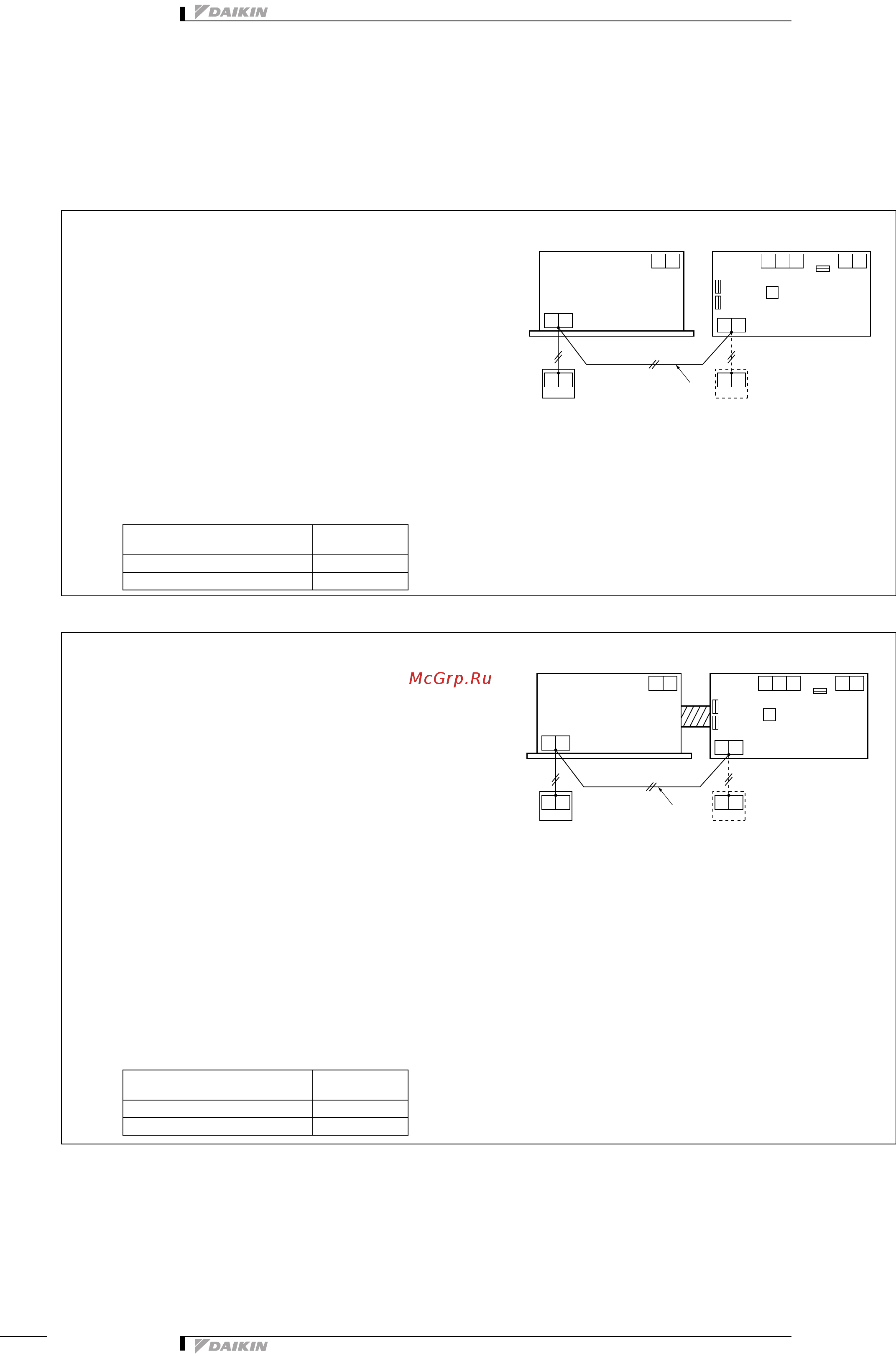

Пример проводки управления
Установка переключателей блока HRV
• Изменения не требуются. (в соответствии с заводской
установкой)
Требуемые дополнительные аксессуары
• Нет
Назначение и функции
• Работа блока HRV сблокирована с внутренним
блоком, подсоединенным через воздуховод,
имеющий впускное отверстие для забора
свежего воздуха.
• Это может уменьшить количество выпускных
отверстий для приточного воздуха.
• Блок HRV нельзя эксплуатировать независимо,
чтобы не допустить обратного потока свежего
воздуха к стороне всасывания внутреннего блока,
если не работает вентилятор внутреннего блока.
Примечание
1. Объем свежего воздуха, поступающего на
внутренний блок, должен быть менее 20 % общего
объема воздуха внутреннего блока. (Если объем
свежего
воздуха слишком большой, то мощность
внутреннего блока может снизиться, а шум при
работе - возрасти.)
2. Блок HRV можно эксплуатировать независимо,
если работает вентилятор внутреннего блока.
3. Поскольку это система с двумя пультами
дистанционного управления (для внутреннего
блока и блока HRV), требуется установка
Главный/Подчиненный.
Пример проводки управления
Установка переключателей блока HRV
Начальная установка с пульта дистанционного
управления
внутренним блоком
Установка прямого подсоединения к воздуховоду
“ВКЛ” [17(27)·5·02]
Требуемые дополнительные аксессуары
• Нет
Пульт дистанционного
управления для:
Установка
Внутренний блок Подчиненный
Блок HRV Главный
X9A
X10A
X11A
J1 J2 F1 F2
P1 P2
P1 P2
JC
SS1
F1 F2
P1 P2
P1 P2
(HC0025)
Блок HRVВнутренний блок
Максимум 500 м.
Пульт дистанционного
управления блоком HRV
Пульт дистанционного
управления для:
Установка
Внутренний блок Подчиненный
Блок HRV Главный
X9A
X10A
X11A
J1 J2 F1 F2
P1 P2
P1 P2
JC
SS1
F1 F2
P1 P2
P1 P2
(HC0026)
Блок HRV
Максимум 500 м
Пульт дистанционного
управления блоком HRV
Внутренний блок
Пульт дистанционного управления
внутренним блоком
