• Вентиляция • Вентиляция с рекуперацией тепла
115
• HRV • VAM-FA

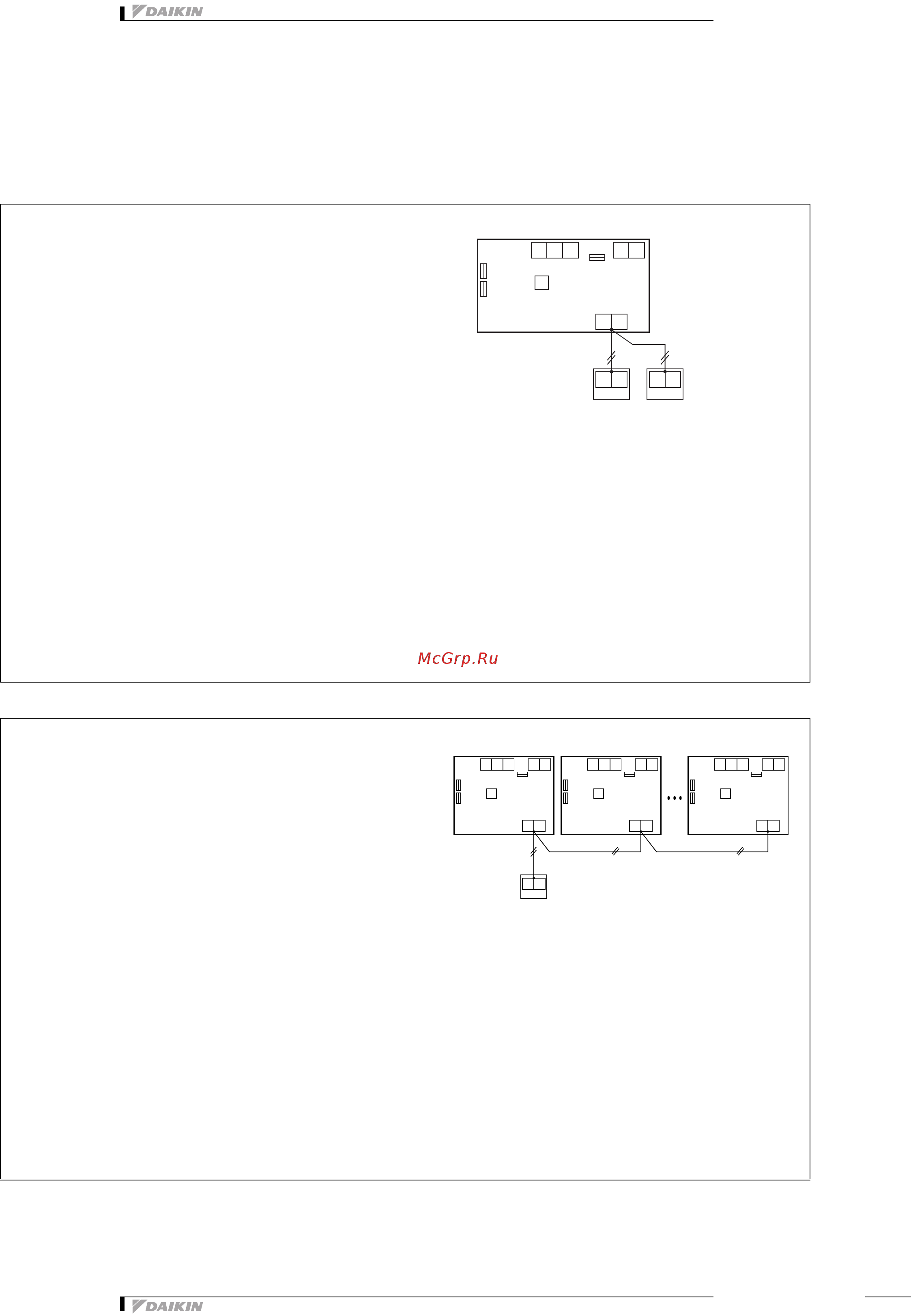

9 Система управления
9-2 Основные схемы
9-2-2 Независимая система
Управление с двух пультов дистанционного управления
Групповое управление
Назначение и функции
• Для управления одним блоком HRV (также возможно
управление одной группой)
Возможна многофункциональная работа и индикация
при локальной или дистанционной работе с помощью
двух пультов дистанционного управления с
жидкокристаллическим экраном.
• Каждый пульт дистанционного управления с
жидкокристаллическим экраном можно использовать
для всех операций и выводов на экран.
(Однако начальную установку можно выполнить только
с главного пульта дистанционного управления)
Рекомендации
• Проводку к пультам дистанционного управления
можно выполнить с ответвлением от блока, как
показано на схеме.
(Хотя допускается перекрестная проводка между
главным и подчиненным пультами дистанционного
управления, работа по прокладке двух проводов в
пульт дистанционного управления требует время.)
Пример проводки управления
Примечание
1. Максимально допустимая общая длина проводки к
пульту дистанционного управления
равна 500 м.
2. При управлении с двух пультов, упрощенные пульты
дистанционного управления не используются.
Требуется следующая установка
• Любой из двух пультов дистанционного управления
можно установить как подчиненный пульт.
Требуемые дополнительные аксессуары
• Пульт дистанционного управления с
жидкокристаллическим экраном × 2
BRC301B61
Назначение и функции
• Возможно одновременное управление несколькими
блоками HRV (макс. 16 блоков). (например, для
применения в большом помещении)
• Вся работа и индивидуальная установка могут
выполняться с одного пульта дистанционного
управления.
• Если на жидкокристаллическом экране выводится
информация о неисправности, то на экране
появляется № блока HRV.
(Если дополнительно устанавливается другой
пульт дистанционного управления, то возможно
управление с двух пультов.)
Рекомендации
• Установка адреса не требуется, поскольку адрес
устанавливается автоматически.
(Адрес назначается по выбору. № адреса можно
подтвердить, установив в режиме обслуживания
“Принудительная работа вентилятора” и проверив,
работает блок или нет.)
Пример проводки управления
Примечание
1. Максимально допустимая общая длина проводки к
пульту дистанционного управления равна 500 м.
2. Всегда требуется один пульт дистанционного
управления с жидкокристаллическим экраном.
3. При управлении
с двух пультов, упрощенные пульты
дистанционного управления не используются.
Требуется следующая установка
• Установка не требуется. (Система должна быть в том
же состоянии, что и при поставке с завода)
Требуемые дополнительные аксессуары
• Один комплект пульта дистанционного управления с
жидкокристаллическим экраном BRC301B61
X9A
X10A
X11A
J1 J2 F1 F2
P1 P2
P1 P2
JC
SS1
Principal
P1 P2
Secundario
(HC0023)
Блок HRV
Пульт дистанционного
управления блоком HRV
Пульт дистанционного
управления блоком HRV
X9A
X10A
X11A
J1 J2 F1 F2
P1 P2
P1 P2
JC
SS1
X9A
X10A
X11A
J1 J2 F1 F2
P1 P2
JC
SS1
X9A
X10A
X11A
J1 J2 F1 F2
P1 P2
JC
SS1
(HC0024)
Блок HRV
Пульт дистанционного
управления блоком HRV
Блок HRV Блок HRV
