• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
130
9 Система управления

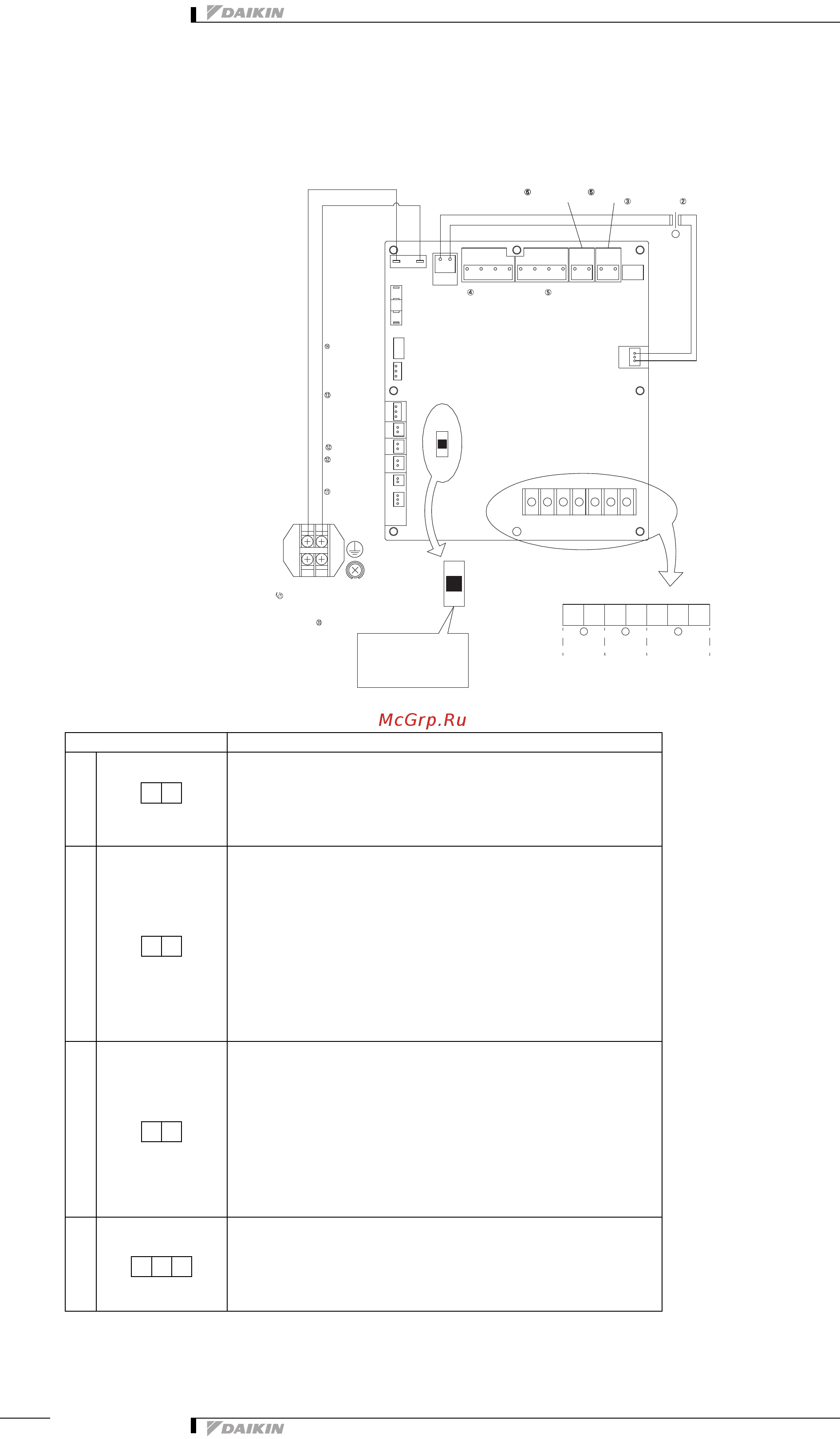

9-4 Функции печатной платы
9-4-1 Расположение переключателей на печатной плате
9-4-2 Назначение основной клеммной коробки
Клемма Описание функции
Электропитание
Однофазное 220 - 240 В
Клемма питания и заземления
Пульт дистанционного управления
Соединительная клемма для пульта дистанционного управления блоком HRV.
Эта клемма используется для получения информации внутреннего блока для
сблокированной работы.
Централизованное управление
Эта клемма используется для получения информации, когда подсоединен
централизованный пульт управления.
Внешний вход
Между клеммами (J1) ~ (JC)
Используется для “Подачи свежего воздуха” с внешнего входа.
Между клеммами (J2) ~ (JC)
Используется для Работы/Остановки с внешнего входа.
(HC0043)
X3A X4ACN2CN1
CN7
FuL 10A
CN13
CN8
CN12CN5 CN6CN9
KRP
50-2
SS1
CN11
CN10
LN
P2 P1 F1 F2 J1 J2 JC
P2
LN
P1 F1 F2 J1 J2 JC
SS1
1
16 17 18
(HC0110)
3P034928-2B
*: Только VAM1500FA5/7VE и VAM2000FA5/7VE
*
Заслонка Заслонка
Первичн. Вторичн.
Вентилятор
приточного
воздуха
Вентилятор
отработанного
воздуха
Термистор
температуры
наружного
воздуха
Термистор
температуры
воздуха в
помещении
Заслонка 1
Заслонка 2
Для
KRP50-2
Электропитание
Заводская установка
Необходимо
обеспечить
заземление.
ПУЛЬТ ДИСТАНЦИОННОГ
О УПРАВЛЕНИЯ
ЦЕНТРАЛИЗОВАННЫЙ
ПУЛЬТ УПРАВЛЕНИЯ
ВНЕШНИЙ
ВХОД
H
M
L
H
M
L
LN
TeS1
P1 P2
F1 F2
J1 J2 JC
