• HRV • VAM-FA
• Вентиляция • Вентиляция с рекуперацией тепла
128
9 Система управления
9-3 Применимые схемы

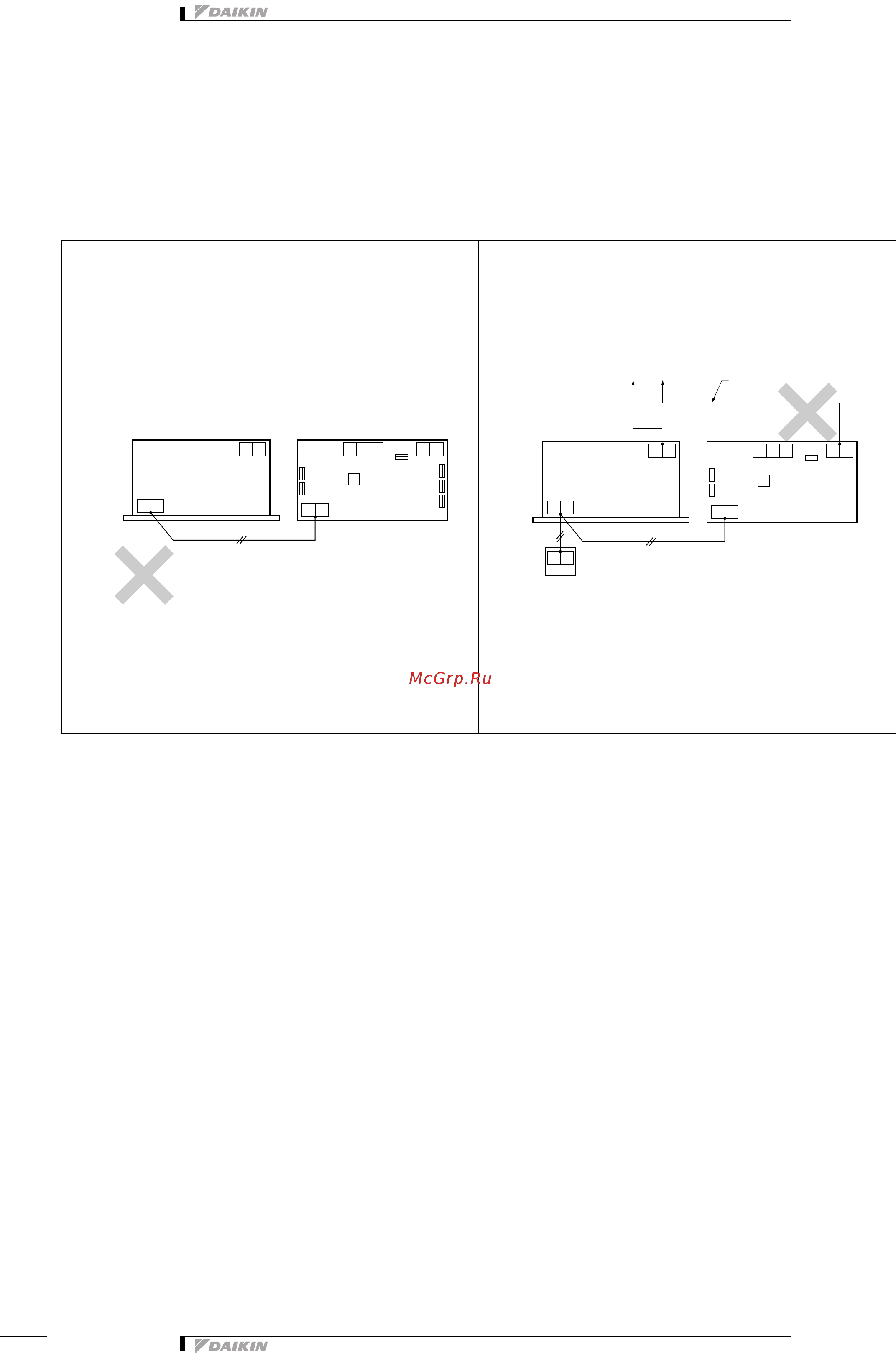

9-3-4 Примеры ошибок монтажа проводки и проектирования системы
Необходимо установить пульт дистанционного
управления для линии передачи данных.
Центральную линию передачи данных следует
подсоединить к внутреннему блоку.
<Часть 1>
• Для подсоединения линии передачи данных для
пульта дистанционного управления, пульт следует
установить на линии передачи данных.
Пример проводки управления
Основание
Поскольку сигнал по линии передачи идет от пульта
дистанционного управления, отсутствует сигнал
управления блоками
, если пульт дистанционного
управления не установлен.
<Часть 2>
• Если блок HRV сблокирован с централизованным
пультом управления, центральную линию передачи
данных следует подсоединить к клеммам № F1 и F2
внутреннего блока.
Пример проводки управления
Основание
Информацию от внутреннего блока невозможно
передавать на централизованный пульт управления
через блок HRV. Кроме того, информацию от
централизованного пульта управления невозможно
передавать на внутренний блок через блок HRV.
X9A
X14A
X15A
X17A
X10A
X11A
J1 J2 F1 F2
P1 P2
JC
SS1
F1 F2
P1 P2
(HC0041)
Без пульта дистанционного
управления
Блок HRVВнутренний блок
X9A
X10A
X11A
J1 J2 F1 F2
P1 P2
JC
SS1
F1 F2
P1 P2
P1 P2
(HC0042)
К централизованному управлению
Центральная линия
передачи данных
Блок HRVВнутренний блок
Пульт дистанционного управления
внутренним блоком
