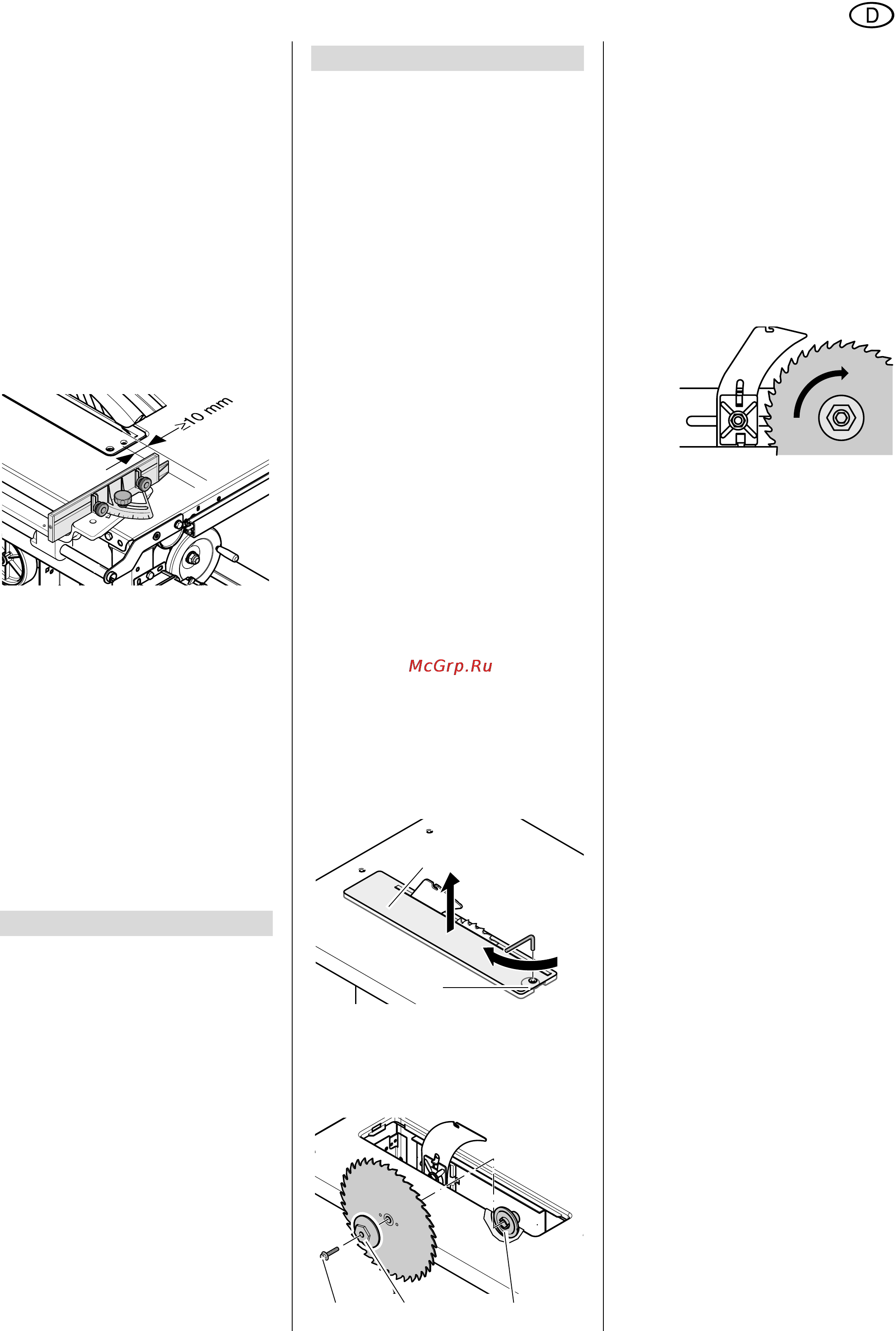

![Metabo TKHS 315 M [15/64] Deutsch](/views2/1076036/page15/bgf.png)
15
DEUTSCH
6. Neigungswinkel des Sägeblattes
einstellen und arretieren.
7. Motor einschalten.
8. Werkstück in einem Arbeitsgang
durchsägen.
9. Gerät ausschalten, wenn nicht
unmittelbar weitergearbeitet wer-
den soll.
8.5 Sägen mit Queranschlag
1. Queranschlag auf den Tisch klap-
pen.
2. Gewünschten Anschlagwinkel ein-
stellen und arretieren. Das
Anschlagprofil kann um maximal 45°
für Gehrungsschnitte verstellt wer-
den.
A
Achtung!
Die Kunststoffnase muss min-
destens 10 mm Abstand zur Schnittli-
nie haben.
3. Schnitthöhe des Sägeblattes ein-
stellen.
4. Neigungswinkel des Sägeblattes
einstellen und arretieren.
5. Motor einschalten.
6. Werkstück in einem Arbeitsgang
durchsägen.
7. Gerät ausschalten, wenn nicht
unmittelbar weitergearbeitet wer-
den soll.
• Vor dem Zuschneiden, Probe-
schnitte an passenden Reststücken
durchführen.
• Werkstück stets so auf den Säge-
tisch auflegen, dass das Werkstück
nicht umkippen oder wackeln kann
(z.B. bei einem gewölbten Brett, die
nach außen gewölbte Seite nach
oben).
• Bei langen Werkstücken, geeignete
Werkstückauflagen, zum Beispiel
Rollenständer oder Zusatztisch
(Zubehör) verwenden.
• Oberflächen der Auflagetische sau-
ber halten – insbesondere Harzrück-
stände mit einem geeigneten War-
tungs- und Pflegespray (Zubehör)
entfernen.
A
Gefahr!
Vor allen Wartungs- und Reini-
gungsarbeiten Netzstecker ziehen.
− Weitergehende Wartungs- oder
Reparaturarbeiten, als die in diesem
Kapitel beschriebenen, dürfen nur
Fachkräfte durchführen.
− Beschädigte Teile, insbesondere
Sicherheitseinrichtungen, nur gegen
Originalteile austauschen, da Teile,
die nicht vom Hersteller geprüft und
freigegeben sind, zu unvorherseh-
baren Schäden führen können.
− Nach Wartungs- und Reinigungsar-
beiten alle Sicherheitseinrichtungen
wieder in Betrieb setzen und über-
prüfen.
10.1 Sägeblatt wechseln
A
Gefahr!
Kurz nach dem Sägen kann
das Sägeblatt sehr heiß sein – Ver-
brennungsgefahr! Lassen Sie ein hei-
ßes Sägeblatt abkühlen. Reinigen Sie
das Sägeblatt nicht mit brennbaren
Flüssigkeiten.
Schnittgefahr besteht auch am ste-
henden Sägeblatt. Tragen Sie beim
Wechsel des Sägeblattes Hand-
schuhe.
Beim Zusammenbau unbedingt Dreh-
richtung des Sägeblattes beachten!
1. Sägeblatt ganz nach oben kurbeln.
2. Spanhaube abnehmen.
3. Senkschraube (141) im Tischeinle-
geprofil (142) 1/4 Umdrehung im
Uhrzeigersinn drehen und Tischein-
legeprofil abnehmen.
4. Spannschraube (143) mit Schrau-
benschlüssel lösen (Linksge-
winde!). Zum Gegenhalten Maul-
schlüssel am äußeren
Sägeblattflansch (144) ansetzen.
5. Äußeren Sägeblattflansch (144) und
Sägeblatt von der Sägeblattwelle
nehmen.
6. Spannflächen auf Sägeblattwelle
und Sägeblatt reinigen.
A
Gefahr!
Verwenden Sie keine Reini-
gungsmittel (z.B. um Harzrückstände
zu beseitigen), welche die Leichtme-
tallbauteile angreifen können; die
Festigkeit der Säge kann sonst beein-
trächtigt werden.
7. Neues Sägeblatt auflegen (Dreh-
richtung beachten!).
A
Gefahr!
Verwenden Sie nur geeignete
Sägeblätter (siehe "Lieferbares Zube-
hör") – bei ungeeigneten oder
beschädigten Sägeblättern können
durch die Fliehkraft Teile explosions-
artig weggeschleudert werden.
Nicht verwendet werden dürfen:
− Sägeblätter aus hochlegiertem
Schnellarbeitsstahl (HSS oder
HS);
− Sägeblätter mit sichtbaren
Beschädigungen;
− Trennscheiben.
A
Gefahr!
− Montieren Sie das Sägeblatt nur
mit Originalteilen.
− Verwenden Sie keine losen Redu-
zierringe; das Sägeblatt kann sich
sonst lösen.
− Sägeblätter müssen so montiert
sein, dass sie ohne Unwucht und
Schlag laufen und sich beim
Betrieb nicht lösen können.
8. Äußeren Sägeblattflansch (144) auf-
legen (die Mitnehmernase im inne-
ren Sägeblattflansch (145) muss in
die Nut im äußeren Sägeblattflansch
greifen).
9. Spannschraube (143) in die Säge-
blattwelle drehen (Linksgewinde!)
und festziehen. Zum Gegenhalten
Ringschlüssel am äußeren Säge-
blattflansch (144) ansetzen.
A
Gefahr!
− Werkzeug zum Festschrauben
des Sägeblattes nicht verlängern.
− Spannschraube nicht durch
Schläge auf das Werkzeug fest-
ziehen.
9. Tipps und Tricks
10. Wartung und Pflege
141
142
145143 144
