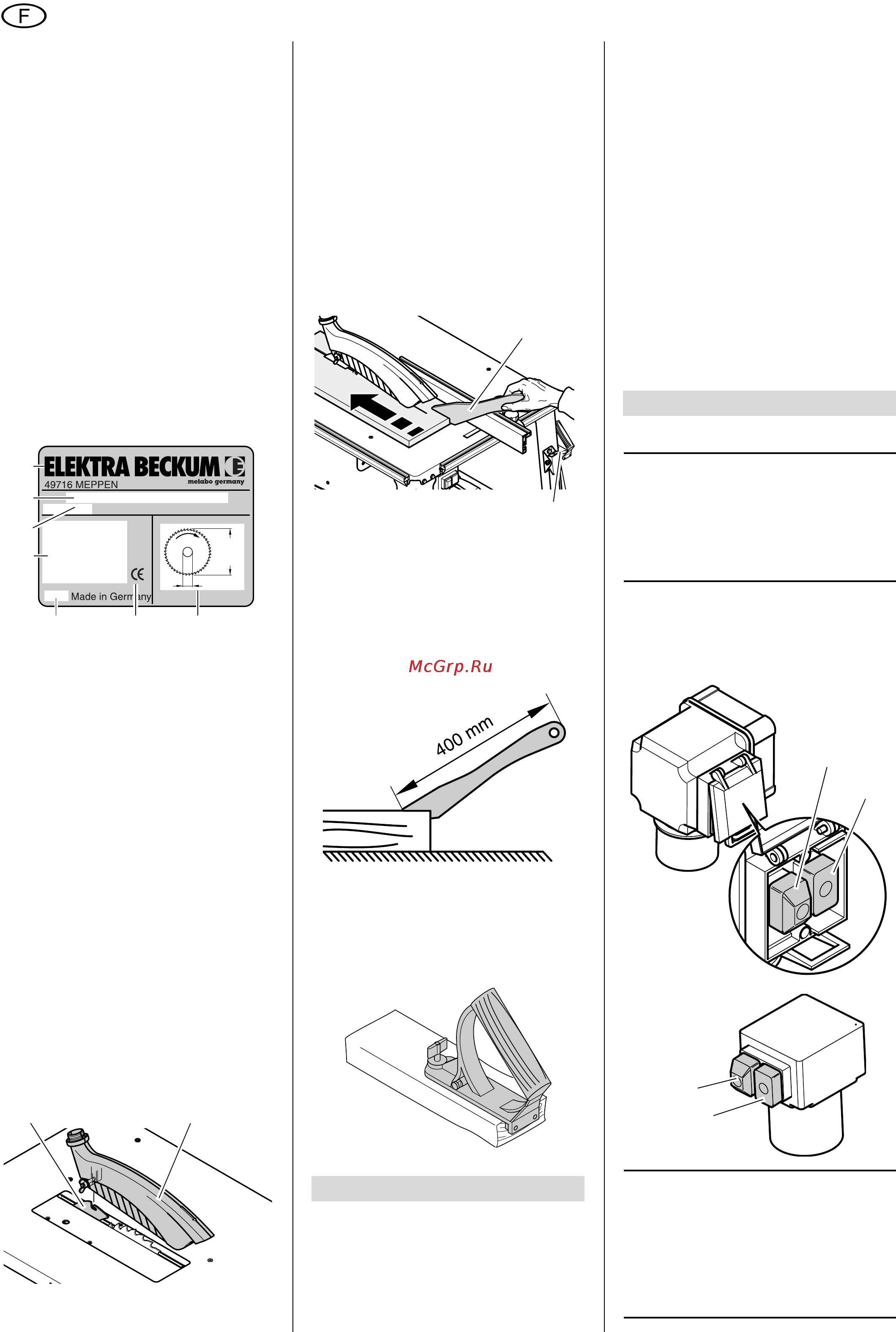

![Metabo TKHS 315 M [36/64] Français](/views2/1076036/page36/bg24.png)
36
FRANÇAIS
réparés ou remplacés dans les
règles de l'art par un atelier agréé.
Faites remplacer les interrupteurs
défectueux par un atelier de service
après-vente. N'utilisez pas cet appa-
reil si l'interrupteur est défectueux.
• Veillez à ce que les poignées res-
tent sèches et exemptes d'huile ou
de graisse.
A
Dangers dus au bruit !
• Portez une protection acoustique.
• Veillez à ne pas tordre le couteau
diviseur. Un couteau diviseur tordu
presse la pièce à usiner latérale-
ment contre la lame de scie. C'est
une source de nuisances sonores.
4.3 Symboles sur l'appareil
Plaque signalétique :
4.4 Dispositifs de sécurité
Couteau diviseur
Le couteau diviseur (44) empêche que la
pièce ne soit accrochée par les dents
lors du mouvement ascendant, puis pro-
jetée contre l’utilisateur.
Le couteau diviseur doit toujours être
installé lorsque vous utilisez la scie.
Capot de protection
Le capot de protection (45) prévient tout
contact involontaire avec la lame de scie
et empêche la projection de copeaux.
Le capot de protection doit toujours être
installé pendant le fonctionnement.
Poussoir
Le poussoir (46) prolonge la main et
empêche de toucher la lame involontai-
rement.
Le poussoir doit toujours être utilisé lors-
que l'écart entre la lame de scie et la
butée parallèle est inférieur à 120 mm.
Le poussoir doit être dirigé selon un
angle de 20° … 30° par rapport à la sur-
face de la table de sciage.
Lorsque vous ne vous servez pas du
poussoir, vous pouvez l'accrocher sur
son support (47).
Le poussoir doit être remplacé lorsqu'il
est endommagé.
Poignée pour bloc poussoir
Elle est vissée sur une planche adaptée
et permet de guider de manière sûre les
pièces à usiner de petite taille.
− Angle d'inclinaison réglable en con-
tinu de 0° à 47°.
− Hauteur de coupe ajustable en con-
tinu jusqu'à 85 mm.
− Un relais de sous-tension empêche
la remise en marche automatique
de l'appareil lorsque le courant est
rétabli après une coupure.
− Butée transversale avec profilé de
butée à angle réglable.
− Toutes les commandes importantes
se trouvent à l'avant de l'appareil.
− Livré avec une rallonge de table à
usage variable :
− vissée fixement sur le bâti ou
− juste accrochée au bâti pour pou-
voir la rabattre simplement sans
outils.
− Construction robuste en tôle – très
résistante et protégée durablement
contre les risques de corrosion.
− Butée parallèle réglable en continu.
Interrupteur "marche-arrêt"
3
Remarque :
Certains appareils sont fournis
avec un autre interrupteur pour des rai-
sons de fabrication. Les deux types
d'interrupteur sont reproduits ci-des-
sous.
• Mise en marche = appuyer sur
l'interrupteur vert (49), (51).
• Arrêt = appuyer sur l'interrupteur
rouge (48), (50).
3
Remarque :
Un relais de sous-tension se
déclenche en cas de chute de tension.
Cela évite que l'appareil ne se remette
en marche lorsque le courant est rétabli.
Pour rallumer l'appareil, il faut à nouveau
actionner l'interrupteur vert.
(37) Constructeur
(38) Numéro de série
(39) Désignation de l'appareil
(40) Caractéristiques du moteur (voir
aussi "Caractéristiques tech-
niques")
(41) Année de construction
(42) Label CE – Le certificat de confor-
mité atteste que cet appareil est
conforme aux directives de l'UE
(43) Dimensions permises des lames
de scie
38
39
40
41 42 43
37
44 45
5. Particularités du produit
46
47
6. Éléments de commande
48
49
50
51
