Metabo TKHS 315 M [39/64] Français

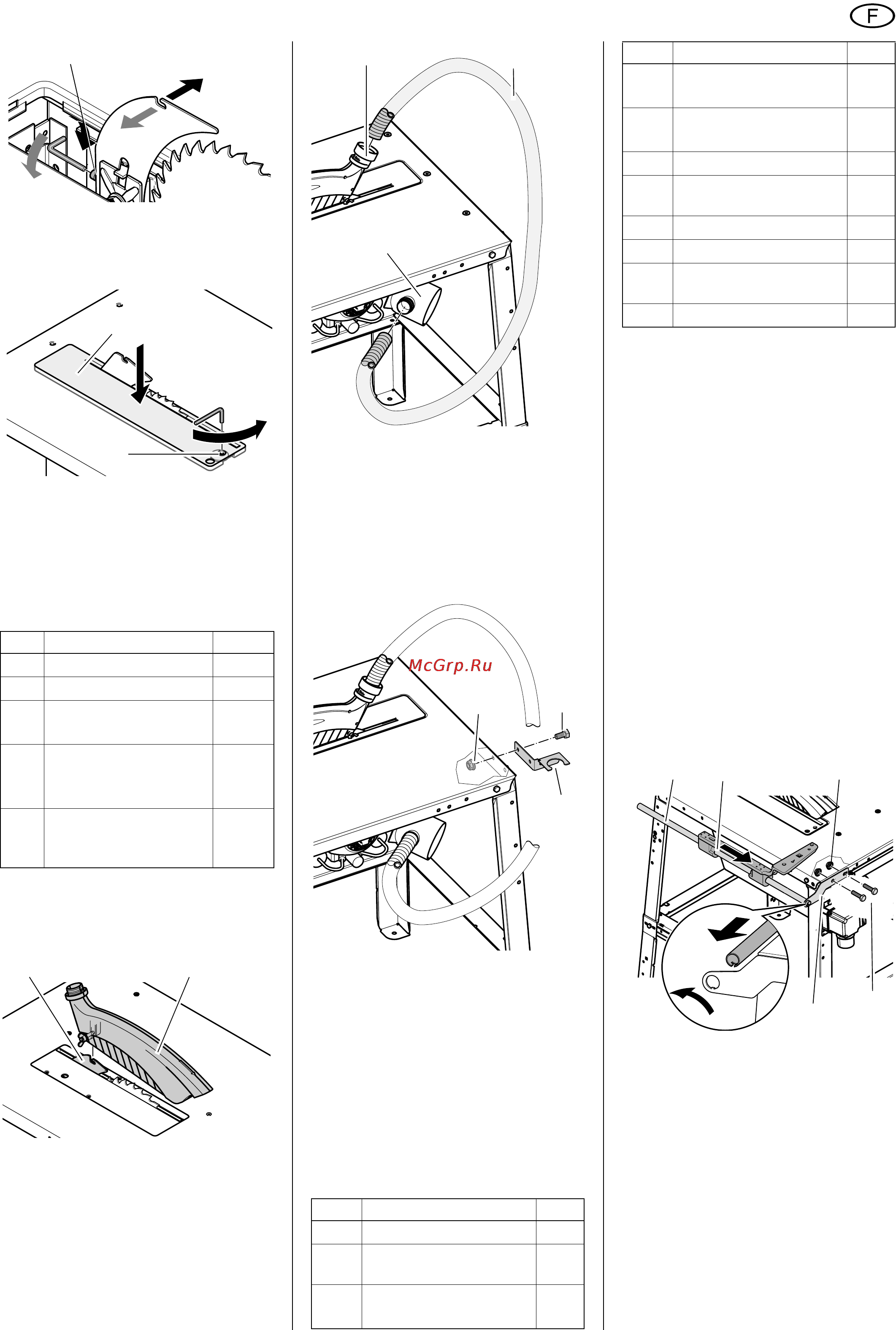

![Metabo TKHS 315 M [39/64] Français](/views2/1076036/page39/bg27.png)
39
FRANÇAIS
Après avoir effectué l'alignement :
1. Placer le profil de pose de table (77)
dans l'alignement avec la table de la
scie.
2. Tourner la vis à tête conique (78)
jusqu'à la butée dans le sens con-
traire des aiguilles d'une montre.
3. Monter de nouveau le capot de pro-
tection sur le coin à refendre.
Installation du dispositif d'aspiration
des copeaux
1. Remonter complètement la lame de
scie en tournant la manivelle.
2. Monter la coiffe à copeaux (79) sur
le coin à refendre (80).
3. Enficher le tuyau d'aspiration (82)
par une extrémité sur le manchon
d'aspiration (81) de la coiffe à
copeaux.
4. Enficher l'autre extrémité du tuyau
sur le manchon d'aspiration (83) du
boîtier protecteur de la lame de scie.
5. Monter le support de tuyau (86) :
− insérer deux vis hexagonales de
l'extérieur à travers le support de
tuyau et le plateau grande sur-
face ;
− visser les écrous à embase (84)
par l'intérieur, sans les serrer à
fond.
6. Aligner le support de tuyau, serrer à
fond les vis hexagonales et les
écrous à embase. Accrocher le
tuyau d'aspiration dans le support
de tuyau (86).
7. Raccorder le manchon d'aspiration
sur le boîtier protecteur de la lame
de scie à un dispositif d'aspiration
adapté (voir "Dispositif d'aspiration
de copeaux" dans le chapitre "Com-
mande").
Installation de la butée transversale
1. Monter la tôle de retenue avant (91)
sur la gauche de la scie :
− dévisser les vis hexagonales (90)
de gauche à l'avant et l'arrière du
plateau.
− Insérer deux vis hexagonales
(90) de l'extérieur à travers la tôle
de retenue (91) et le plateau
grande surface ;
− visser les écrous à embase (89)
par l'intérieur, sans les serrer à
fond.
2. Mettre en place la barre de guidage
(87). Ajuster la fente de la barre de
guidage sur le tenon de la tôle de
retenue (91). Tourner légèrement la
barre de guidage pour l'empêcher
de déraper.
3. Insérer la partie inférieure du porte-
butée (88) sur la barre de guidage
en plaçant l'angle vers l'avant de la
scie et la rabattre vers le bas.
4. Placer la tôle de retenue arrière (92)
sur la barre de guidage et tourner
légèrement pour la bloquer en posi-
tion.
5. Monter la tôle de retenue arrière en
angle (94) pour fixer la rallonge de
table sur la scie.
6. Placer la barre de guidage de
manière à ce qu'elle soit rigoureuse-
ment parallèle à la lame de scie.
7. Visser à fond les tôles de retenue.
8. Placer les bouchons (93) aux deux
extrémités de la barre de guidage.
Pos. Désignation Qté
79
Coiffe à copeaux
1
82
Tuyau d'aspiration
1
84
Écrou à embase M8
( ) = déjà monté
1
(1)
85
Vis hexagonale
M8 x 16
( ) = déjà monté
1
(1)
86
Support de tuyau avec
équerre de fixation
pour rallonge de table
1
76
77
78
7980
Pos. Désignation Qté
87
Barre de guidage
1
88
Partie inférieure du sup-
port de butée
1
89
Écrou à embase M8
( ) = déjà monté
2
(2)
81 82
83
84
85
86
90
Vis hexagonale M8 x 20
( ) = déjà monté
2
(2)
91
92
Tôle de retenue
2
93
Bouchon d'extrémité
2
94
Équerre de rallonge de
table
1
96
Vis à poignée M8
1
97
Rondelle 8,4
1
98
Partie supérieure du
porte-butée
1
99
Profilé de butée court
1
Pos. Désignation Qté
87 88 89
90
91
