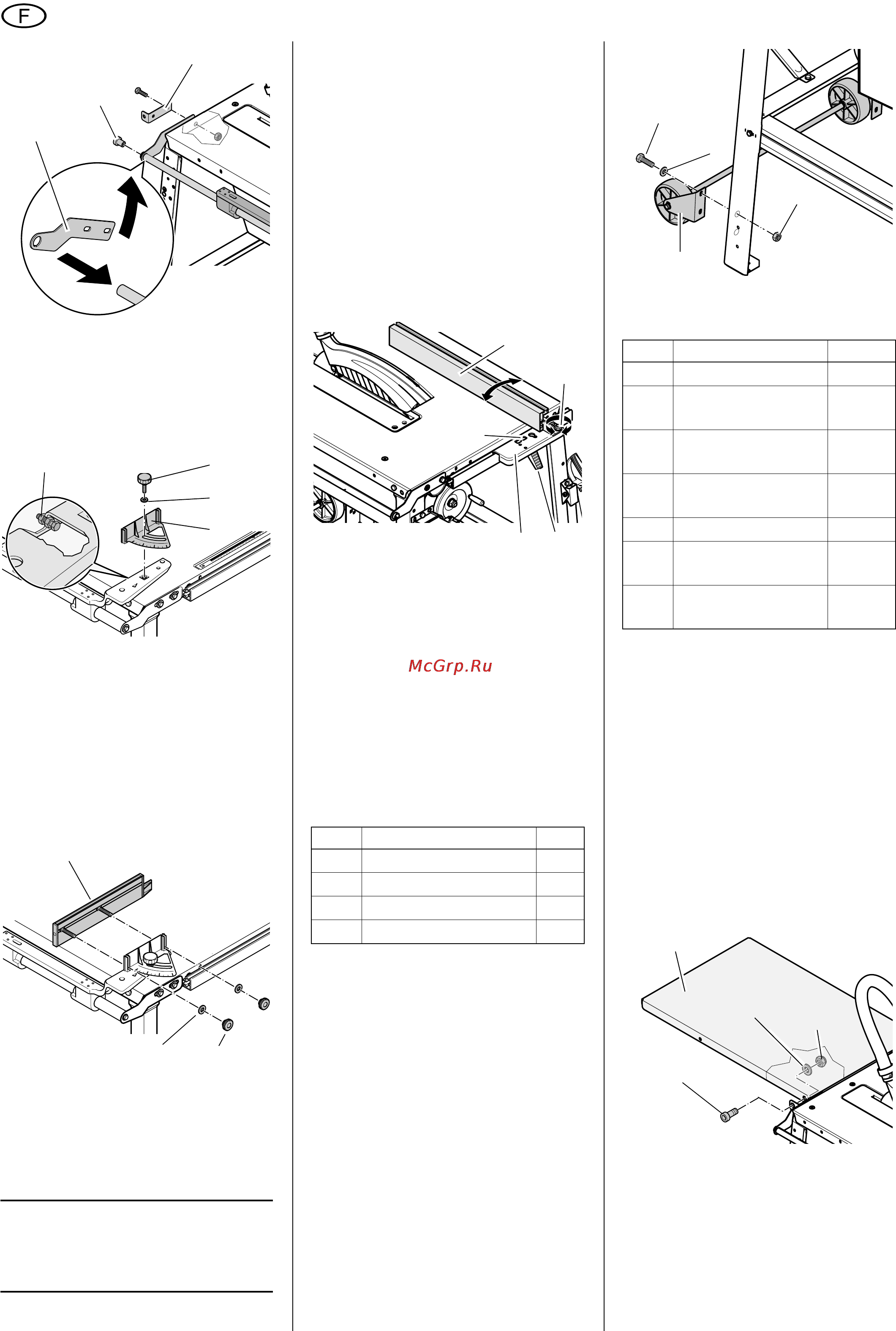

40
FRANÇAIS
9. Basculer la partie inférieure du sup-
port de butée vers le haut.
10. Monter la partie supérieure du sup-
port de butée (98) à l'aide de la ron-
delle (97) et de la vis à poignée-
étoile (96).
11. Mettre en place le profilé de butée
court (99) et le visser avec les
écrous moletés (100) :
− le tenon en plastique sur le profilé
de butée doit être tourné vers la
lame de scie ;
− les rondelles (101) doivent se
trouver entre la partie supérieure
du porte-butée et les écrous
moletés.
12. La vis d'ajustage (95) permet d'ali-
gner exactement le profilé de butée
à angle droit par rapport à la lame
de scie. Pour avoir accès à cette vis
(95), rabattre vers le bas la butée
transversale.
3
Remarque :
Lorsque vous ne vous servez pas
de la butée transversale, rabattez-la
vers le bas.
Ajustage de la butée parallèle
1. Faire glisser la butée parallèle (105)
sur le rail de guidage et la bloquer
avec le levier de serrage (104).
2. Monter le profilé de butée (102)
comme indiqué sur l'illustration sui-
vante et le visser avec les deux vis
moletées.
3. Desserrer légèrement les deux vis
d'ajustage (103) de la butée paral-
lèle et aligner le profilé de butée
parallèlement à la lame de scie.
Puis resserrer les deux vis d'ajus-
tage.
4. Placer la butée parallèle contre le
bord droit de la lame de scie sur tout
le diamètre. Si nécessaire, remonter
la lame de scie en actionnant la
manivelle.
5. Déplacer l'échelle graduée jusqu'à
ce que l'origine coïncide exactement
avec l'arête de lecture (106) de la
butée parallèle.
6. Serrer la vis de fixation de l'échelle
graduée et faire un essai pour véri-
fier le réglage.
Montage du kit roulettes
Le kit roulettes est vissé sur les pieds
arrière de la scie.
1. Insérer par l'arrière sur chaque sup-
port du kit roulettes (107) deux vis
hexagonales (108) avec rondelles
(109).
2. Visser de l'intérieur les écrous à
embase (110).
3. Positionner les supports de manière
que les roulettes soient environ à 1
mm du sol lorsque la scie est posée
sur ses quatre pieds.
4. Serrer les écrous à embase.
Installation de la rallonge de table
A
Attention !
Lors du montage de la rallonge
de table, maintenir la rallonge et les
étais tant que les pièces ne sont vis-
sées qu'à une extrémité.
1. Visser la plaque de rallonge (111)
sur les deux équerres de maintien
avec deux vis à palier (114), deux
rondelles (112) et deux écrous à
embase (113), comme indiqué sur
l'illustration.
Adapter si nécessaire la position
des équerres de maintien en fonc-
tion de la largeur de la rallonge de
table, puis resserrer les vis.
2. Visser les étais (117) sur la rallonge
de table en utilisant pour chaque
étai une vis à palier (118), une ron-
delle (115) et un écrou à embase
(116) (voir illustration).
92
93
94
96
97
98
95
99
101 100
Pos. Désignation Qté
107
Kit roulettes
1
108
Vis hexagonale M6 x 16
4
109
Rondelle 6,4
4
110
Écrou à embase M6
4
102
103
104
105
106
Pos. Désignation Qté
111
Plaque de rallonge
1
112
115
Rondelle 8,4
4
113
116
Écrou à embase M8
4
114
118
Vis de palier M8 x 10
4
117
Étai
2
119
121
Écrou hexagonal
indesserrable M6
2
120
122
Vis à tête conique
M6 x 10
2
107
108
109
110
111
113
114
112
