Metabo TKHS 315 M [7/64] Deutsch

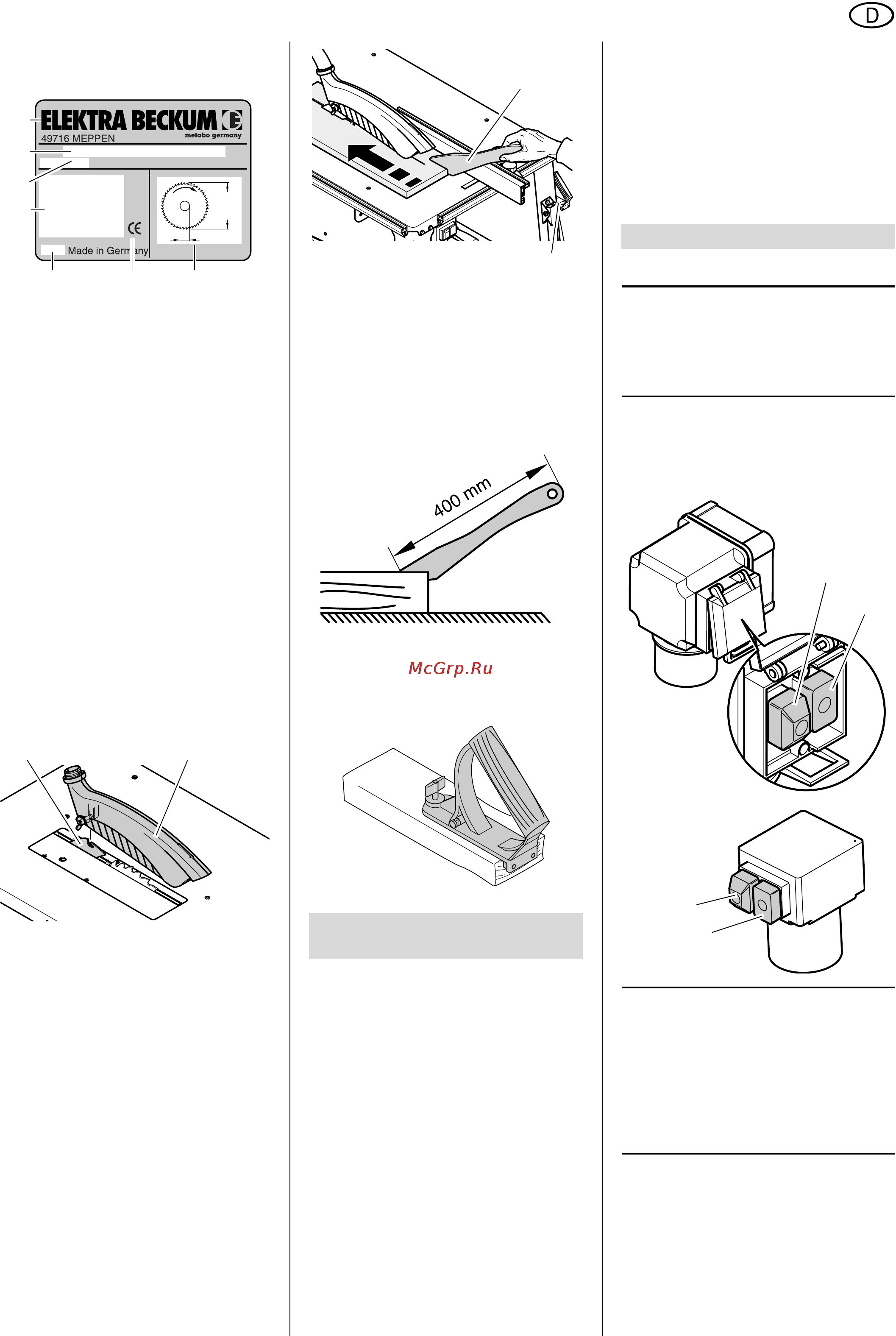

![Metabo TKHS 315 M [7/64] Deutsch](/views2/1076036/page7/bg7.png)
7
DEUTSCH
4.3 Symbole auf dem Gerät
Angaben auf dem Typenschild:
4.4 Sicherheitseinrichtungen
Spaltkeil
Der Spaltkeil (44) verhindert, dass ein
Werkstück von den aufsteigenden Zäh-
nen erfasst und gegen den Bediener
geschleudert wird.
Der Spaltkeil muss während des
Betriebs immer montiert sein.
Spanhaube
Die Spanhaube (45) schützt vor verse-
hentlichem Berühren des Sägeblattes
und vor herumfliegenden Spänen.
Die Spanhaube muss während des
Betriebs immer montiert sein.
Schiebestock
Der Schiebestock (46) dient als Verlän-
gerung der Hand und schützt vor verse-
hentlichem Berühren des Sägeblattes.
Der Schiebestock muss immer verwen-
det werden, wenn der Abstand zwischen
Sägeblatt und einem Parallelanschlag
kleiner ist als 120 mm.
Der Schiebestock muss in einem Winkel
von 20° … 30° zur Oberfläche des Säge-
tisches geführt werden.
Wenn der Schiebestock nicht gebraucht
wird, kann er an der Halterung (47) ein-
gehängt werden.
Wenn der Schiebestock beschädigt ist,
muss er ersetzt werden.
Griff für Schiebeholz
wird auf ein passendes Brett
geschraubt. Zum sicheren Führen klei-
nerer Werkstücke.
− Stufenlos verstellbarer Neigungs-
winkel von 0° bis 47°.
− Stufenlos einstellbare Schnitthöhe
bis 85 mm.
− Ein Unterspannungsrelais verhin-
dert, dass das Gerät von allein
anläuft, sobald nach einer Stromun-
terbrechung wieder Strom vorhan-
den ist.
− Queranschlag mit winkeljustierba-
rem Anschlagsprofil.
− Alle wichtigen Bedienfunktionen an
der Vorderseite.
− Variabel einsetzbare Tischverlänge-
rung im Lieferumfang:
− fest mit dem Untergestell ver-
schraubt oder
− nur im Untergestell eingehakt
zum bequemen Abklappen ohne
Werkzeug.
− Robuste Stahlblechkonstruktion –
hoch belastbar und dauerhaft gegen
Korrosion geschützt.
− Stufenlos verstellbarer Parallelan-
schlag.
Ein-/Aus-Schalter
3
Hinweis:
Einige Geräte werden produkti-
onsbedingt mit einem anderen Schalter
ausgeliefert. Beide Schaltervarianten
sind unten abgebildet.
• Einschalten = grünen Schalter (49),
(51) drücken.
• Ausschalten = roten Schalter (48),
(50) drücken.
3
Hinweis:
Bei Spannungsausfall wird ein
Unterspannungsrelais ausgelöst. Damit
wird verhindert, dass das Gerät von
allein anläuft, sobald wieder Spannung
vorhanden ist. Zum Wiedereinschalten
muss der grüne Ein-Schalter erneut
betätigt werden.
Verstelleinrichtung für Neigungswin-
kel
Das Sägeblatt kann mit dem Handrad
(52) stufenlos zwischen 0° und 47° ver-
stellt werden.
(37) Hersteller
(38) Seriennummer
(39) Gerätebezeichnung
(40) Motordaten (siehe auch "Techni-
sche Daten")
(41) Baujahr
(42) CE-Zeichen – Dieses Gerät
erfüllt die EU-Richtlinien gemäß
Konformitätserklärung
(43) Abmessungen zugelassener
Sägeblätter
38
39
40
41 42 43
37
44 45
5. Besondere Produkteigen-
schaften
46
47
6. Bedienelemente
48
49
50
51
